Ravon R4 Установка сигнализации

  • 66907 Просмотров

Точки подключения Равон Р4

Точки подключения на Равон Р4 с 2016 года в комплектации с АКПП

Устанавливаем Старлайн А93 эко с обходчиком BP3

Разбираем салон Равон Р4

Снять пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять крышку блока предохранителей (крепление на защёлках). Затем отвернуть два самореза крепления накладки под рулевой колонкой и снять её (на защёлках).

Разбираем салон Равон Р4

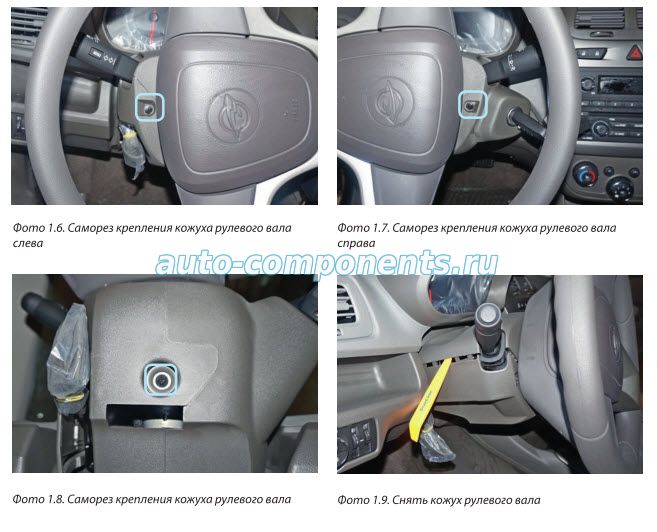

Для доступа к разъёму замка зажигания снять кожух рулевого вала. Для этого необходимо отвернуть три самореза крепления кожуха и снять его (на защёлках)

Разбираем салон Равон Р4

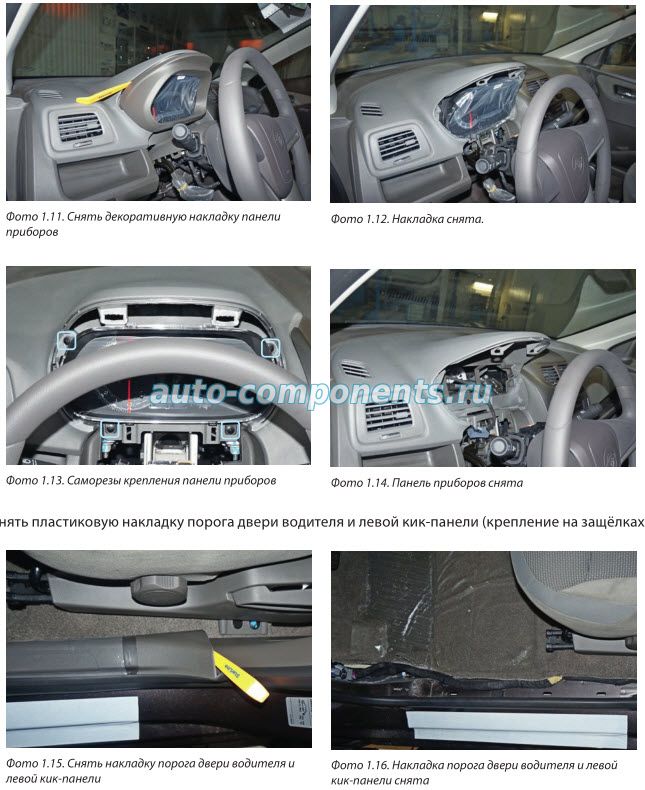

Снять панель приборов. Для этого необходимо сначала снять декоративную накладку панели приборов (крепление на защёлках). Затем отвернуть четыре самореза крепления панели приборов и вынуть панель, отсоединив разъём

Разбираем салон Равон Р4

Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

Разбираем салон Равон Р4

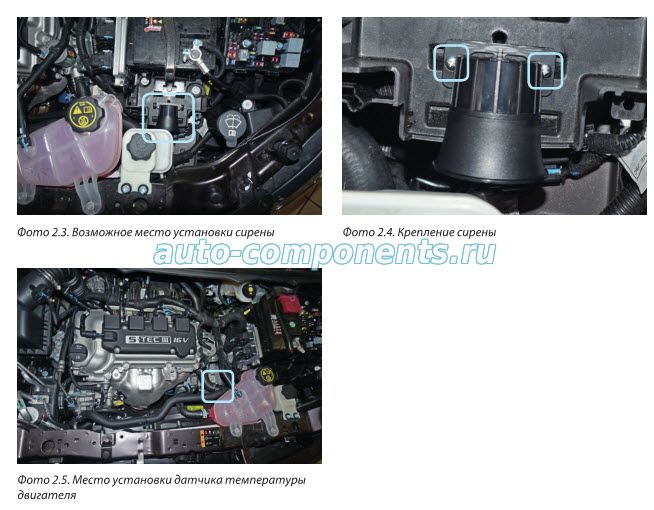

Установить под капотом сирену (крепить на саморезы) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита

Разбираем салон Равон Р4

Схема установки на Равон Р4



Выполнить подключение массы StarLine в левой кик-панели в штатное место.

Схема установки на Равон Р4

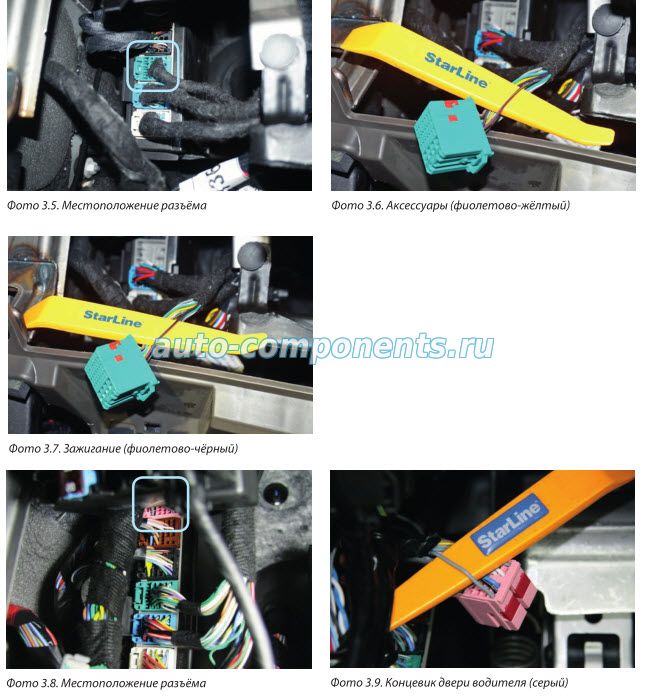

Выполнить подключения шины CAN-A и CAN-B StarLine в жгуте синего разъёма блока ВСМ.

В жгуте зелёного разъёма блока ВСМ подключить цепи автозапуска двигателя - аксессуары (синий провод модуля автозапуска) и зажигание (жёлтый провод модуля автозапуска). Провод стартера на данном автомобиле не используется.

Схема установки на Равон Р4

Для имитации открытия двери водителя после окончания работы автозапуска выполнить подключение жёлто-красного провода разъёма Х3 охранно-телематического комплекса StarLine к серому проводу в жгуте розового разъёма блока ВСМ.

Схема установки на Равон Р4

Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска в жгуте синего разъёма блока ВСМ. Данные соединения рекомендуется выполнять методом пайки.
