Сигнализация на Skoda Octavia A7 с 2017 года

  • 26391 Просмотр

сигнализация шкода октавия а7

Установка сигнализации Шкода Октавия а7 модель с 2017 года рестайлинг с механической коробкой передач

Разбираем переднею панель Октавия

Снимаем левую боковую накладку. Затем снимаем ручку отпирания капота, освободив фиксатор, отвернуть клипсу крепления за ней и снять пластиковую накладку порога водительской двери (на защёлках).

Разбираем переднею панель Октавия

Для доступа к антенне штатного иммобилайзера снять кожух рулевого вала. Для этого необходимо сначала снять верхнюю часть кожуха, отсоединив её от нижней, и декоративную накладку под панелью приборов (всё на защёлках). Затем отвернуть три винта крепления нижней части кожуха рулевого вала и снять её

Разбираем переднею панель Октавия

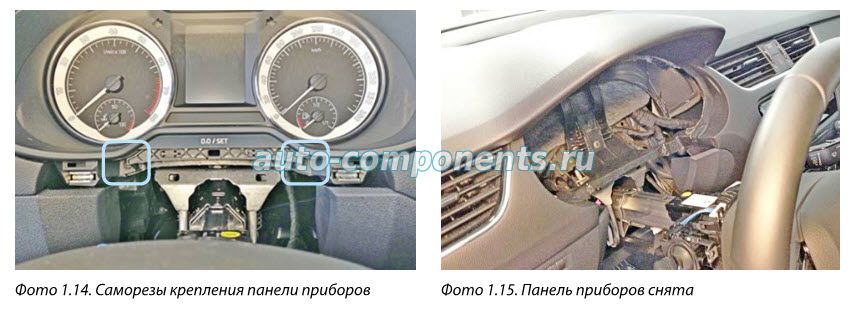

Чтобы снять панель приборов на Октавии А7. Для этого необходимо отвернуть два самореза крепления панели приборов и снять её, отсоединив разъём

Чтобы снять панель приборов на Октавии А7

Точки подключения Шкода Октавия А7

подключение массы под штатный болт в левой кик-панели.

Масса Шкода Октавия А7

Основные подключения выполнить на блоке ВСМ.

Кан Шкода Октавия А7

подключение шины СAN-А в жгуте разъёма А на блоке ВСМ. Шину CAN-B подключить в жгуте диагностического разъёма (OBD-II).

Автозапуск Шкода Октавия А7

В жгуте разъёма С на блоке ВСМ выполнить подключение альтернативного управления световыми сигналами

имитация сцепления Шкода Октавия А7

В жгутах разъёмов А и С на блоке ВСМ и разъёма педали сцепления выполнить подключение цепей автозапуска двигателя согласно схеме 1

схема автозапуска Шкода Октавия А7

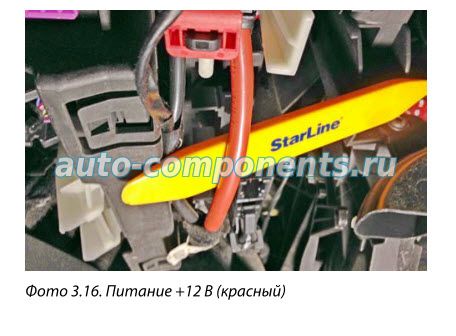

Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска на монтажном блоке предохранителей

Питание сигнализации Шкода Октавия А7
