Схема подключения бесключевого автозапуска на Toyota Land Cruiser 200 с 2008 по 2015 год

точки подключения Toyota Land Cruiser 200

точки подключения автозапуска с бесключевым обходчиком на Toyota Land Cruiser 200

Устанавливаем Pandora DX 50 B модернизированную с 2Can + Lin модулем на борту

Подключение CAN Toyota Land Cruiser 200

Витая пара CAN-шины и провода питания системы удобно подключить в жгуте проводов диагностического разъёма.

Подключение CAN Toyota Land Cruiser 200

оранжево-белый - к  синему ,6 пин(CAN-H);  оранжево-черный - к  розовому,14 пин(CAN-L). 4или 5 пин масса 16 пин +12В

Подключение автозапуска Land Cruiser 200

Для реализации функции автоматического запуска двигателя, необходимо произвести подключения к цепям автомобиля под рулем. Пластиковая накладка держится на клипсах.

Подключение автозапуска Land Cruiser 200

Зелёный Зажигание 1   (+12в). Разъем Е1,  3 контакт. Контакт 22 - АСС

Подключение автозапуска Land Cruiser 200

Черный Зажигание 1  (+12в).   Разъем Е2,  11 контакт.

Подключение автозапуска Land Cruiser 200

 Розовый  АСС  (+12в).В разъеме где подключается зажигание 1. Разъем Е1,  22 контакт.Контакт 3 – Зажигание 1

Подключение автозапуска Land Cruiser 200

Красный  Стартер       (+12в). Разъем Е4,  4 контакт

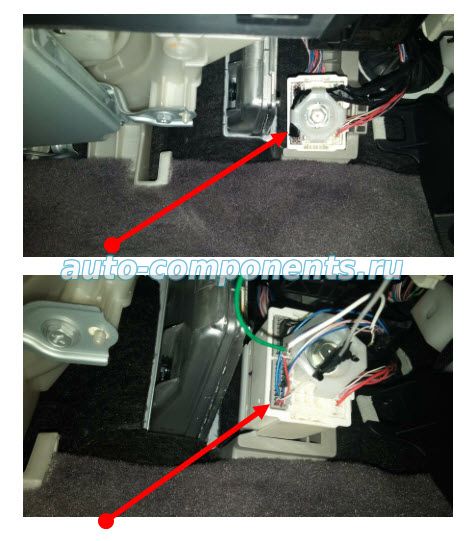

Для обхода штатного иммобилайзера подключитесь согласно схемы. Разъем EA3 с проводами иммобилайзера находится под бардачком, при этом разбирать бардачок  не нужно, достаточно снять пластиковую накладку под бардачком.

Для обхода штатного иммобилайзера
