Тойота Королла 2016 установка сигнализации с бесключевым обходчиком

  • 26727 Просмотров

Тойота Королла 2016 установка сигнализации

Точки подключения на Тойоту Королла с 2016 года рестайлинг

Устанавливаем Пандору с автозапуском и бесключевым обходчиком - список автомобилей поддерживаемый бесключевой обход

Разборка салона Тойота Королла

Разборка салона Тойота Королла

Для доступа к блоку BCM снимите пластиковую  накладку,  открутите два самореза для демонтажа пластиковой защиты снизу.

Подключение CAN Тойота Королла

Подключение CAN Тойота Королла

Подключения производятся под рулем в модуле BCM, (MAIN BODY ECU) в среднем разъеме

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый - к (CAN-H);
 оранжево-черный - к (CAN-L).

Питание можно взять с OBD разема 4 или 5 пин масса 16 пин +12В.

Подключение автозапуска Тойота Королла

Подключение автозапуска Тойота Королла

Для запуска двигателя необходимо подключиться к замку зажигания.

Розовый   провод Зажигание 1.
Белый      провод Зажигание 1.

Обязательно подавать +12В на оба Зажигания 1.
Зеленый   провод +12В.
Белый      провод +12В.
Белый      провод Стартер

Подключение  запуска двигателя  с ключом

Подключение запуска двигателя с ключом

Для обхода штатного иммобилайзера подключитесь к штатным цепям IMO IMI

Подключение запуска двигателя с ключом

TOYOTA ECU(Электронный Блок иммобилайзера), TOYOTA ECM(Электронный Блок управления двигателем).

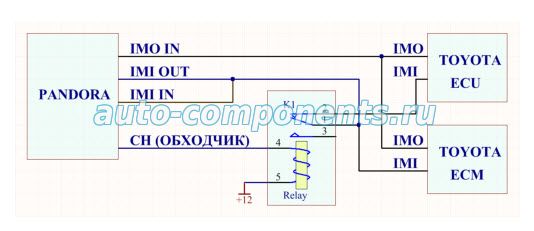

В момент запуска двигателя  провод IMI должен быть разомкнут (размыкание можно реализовать каналом назначенным как «Обходчик»). Провод от базового блока системы IMI OUT должен быть подключен к проводу идущего в сторону блока управления двигателем.

Подключение запуска двигателя с ключом

Подключение запуска двигателя с ключом

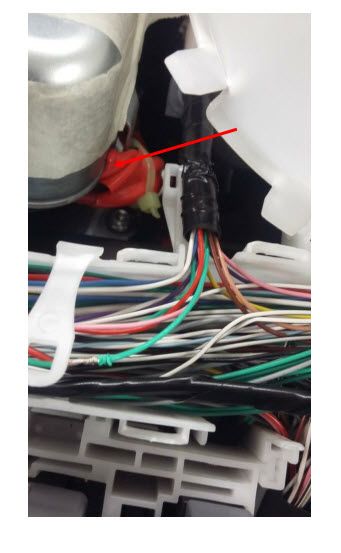

Провода цепей IMO IMI находятся за приборной панелью, жгут указан на фото.
  IMI- Розовый
 IMO- Зелёный
