Установка GPS, GSM модуля StarLine M32 на Volkswagen Jetta с 2010 года

  • 36372 Просмотра

Точки подключения StarLine M32 на Фольксваген Джетта

Точки подключения StarLine M32 на автомобиль Фольксваген Джетта с 2010 года, комплектация система Старт стоп и Автоматическая коробка передач

StarLine M32 сигнализация GPS, GSM а также с 2CAN модулем и микрофоном для прослушки салона автомобиля

1. Снять пластиковую накладку левой кик-панели. Для этого необходимо снять накладку порога водительской двери (крепление на защёлках). Далее снять ручку открытия капота (снять фиксатор), снять клипсу под ним и снять пластиковую накладку левой кик-панели (крепление на защёлках)

StarLine M32 на Volkswagen Jetta

2. Снять подторпедник. Для этого сначала снять накладку блока предохранителей (крепление на защёлках). Далее отвернуть три самореза крепления нижней накладки подторпедника, снять её (крепление на защёлках) и отвернуть два самореза крепления подторпедника под ней. Снять левую боковую накладку торпедо (крепление на защёлках) и отвернуть саморез крепления подторпедника под ней. Снять выключатель света (нажать на ручку переключения, повернуть её в положение «AUTO» и потянуть на себя), отвернуть саморез крепления подторпедника и снять его
(крепление на защёлках).

StarLine M32 на Volkswagen Jetta

StarLine M32 на Volkswagen Jetta

3. Снять рулевой кожух. Для этого необходимо снять верхнюю часть рулевого кожуха (крепление на защёлках). Отвернуть три винта крепления нижней части рулевого кожуха и снять её

StarLine M32 на Volkswagen Jetta

4. Для доступа к разъёму кнопки Старт-Стоп необходимо снять накладку рычага переключения передач (крепление на защёлках), отвернуть два самореза крепления блока кнопок и снять его.

StarLine M32 на Volkswagen Jetta

5. Установить микрофон на лобовом стекле, а светодиод на левой стойке.

StarLine M32 на Volkswagen Jetta

6. Центральный блок охранно-мониторингового комплекса StarLine M32 закрепить над блоком предохранителей за панелью с реле.

7. Выполнить подключение массы охранно-мониторингового комплекса StarLine M32 в левой кик-панели в штатное место.

StarLine M32 на Volkswagen Jetta

8. Выполнить подключение СAN-шины охранно-мониторингового комплекса StarLine M32 в коричневом разъёме блока BCM.

StarLine M32 на Volkswagen Jetta

9. В жгутах разъёма кнопки Старт-Стоп и коричневого разъёма блока BCM выполнить подключение цепей запуска двигателя согласно Схеме 1.

StarLine M32 на Volkswagen Jetta

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв белого провода штатной антенны, расположенной на рулевой колонке.

StarLine M32 на Volkswagen Jetta

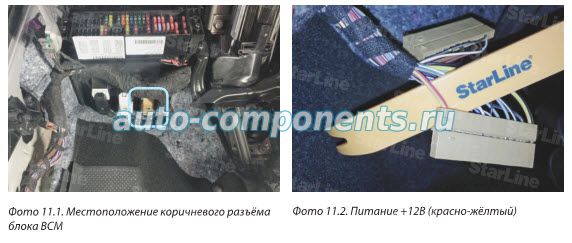

11. Выполнить подключение питания охранно-мониторингового комплекса StarLine M32 в жгуте коричневого разъёма блока BCM. Данное соединение рекомендуется выполнять при помощи пайки

StarLine M32 на Volkswagen Jetta
