Сигнализация с автозапуском Киа Сид с 2012 года JD

киа сид точки подключения сигнализации

Точки подключения Киа Сид с 2012 года с ключом и кнопкой старт - стоп

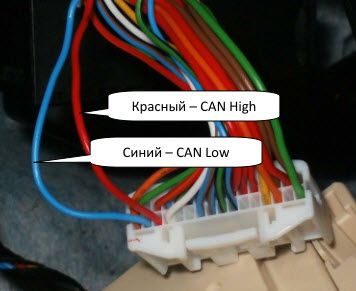

Подключение к CAN шине KIA Ceed (разъёмCN13).

Подключить:

  •  зелёный провод системы Scher-Khan – к красному проводу(контакт14) разъёма «F» блока предохранителей (CAN High)
  • синий провод системы Scher-Khan – к синему проводу (контакт 15) разъёма «F»блока предохранителей (CAN Low)

Установка сигнализации Киа Сид

Подключения для комплектаций с функцией «Smart Key»

Существует 2 способа подключения цепей запуска на автомобиле в даннойкомплектации:


1. Имитация нажатия на кнопку Start/Stop + обходчик иммобилайзера типа Scher-KhanBP-3.


2. С использованием силовых цепей + бесключевой обходчик.

Запуск имитацией нажатия кнопки Start/Stop

Подключить:

  • фиолетовые провода разъема CN3 системы Scher-Khan – к жёлтому/чёрному и кжёлтому/оранжевому проводам разъёма кнопки Start/Stop  (кнопка Start/Stop)
  • красный/белый провод разъема CN3 системы Scher-Khan – к «массе» автомобиля
  • зеленый провод разъема CN5 системы Scher-Khan – к розовому проводу (контакт 11) разъёма «B» с лицевой стороны блока предохраниетелей (статус«зажигание»)

Запрограммировать:
2-29 в значение 2 (выключение двигателя перед поездкой),
3-5 в значение 2 (имитация нажатия кнопки Start/Stop),
3-8 в значение 2 (автомобиль в комплектации со SmartKey).

Установка сигнализации Киа Сид

Установка сигнализации Киа Сид



Подключение цепи имитации нажатия педали тормоза

Для имитации нажатия педали тормоза перед запуском подключить:



  • серый провод разъема CN3 системы Scher-Khan – к красному проводу в разъёмена педали тормоза
  • серый/белый провод разъема CN3 системы Scher-Khan – к красному проводу(контакт 3) разъёма «C» с лицевой стороны блока предохраниетелей (+12В)


Запрограммировать:
2-21 в значение 3 (имитация нажатия педали тормоза).

Установка сигнализации Киа Сид

Запуск с использованием силовых цепей

Подключение цепей поддержки зажигания

Подключить:

  • зелёный провод разъема CN1 системы Scher-Khan – к красному проводу (контакт26) в разъёме «EM11» передней левой стойки (выход - зажигание 1)
  • белый провод разъема CN1 системы Scher-Khan – к белому проводу (контакт 32) вразъёме «EM11» передней левой стойки (выход - зажигание 2)
  • жёлтый провод разъема CN1 системы Scher-Khan – к зелёному проводу (контакт1) в разъёме «EM11» передней левой стойки (выход - стартер)
  • красный/чёрный провод из разъема CN1 системы Scher-Khan –к красному проводу (контакт 3) разъёма «C» блокапредохранителей (питание +12В)
  • зеленый провод разъема CN5 системы Scher-Khan – к красномупроводу (контакт 26) в разъёме «EM11» передней левой стойки(статус «зажигание»)
  • белый провод разъема CN5 системы Scher-Khan – к проводу управления бесключевым обходчиком.

Запрограммировать:
2-8 в значение 4, 2-15 в значение 4 (управление обходчиком),
2-20 в значение 2 (выход «Зажигание 2» в качестве «ACC»),
3-8 в значение 2 (автомобиль в комплектации со SmartKey).

Реализация перехвата зажигания

При подключении запуска с использованием силовых цепей при выключении режима охраны системы, находящейся в режиме «автозапуск» и последующем нажатии на педаль тормоза или выключении стояночного тормоза двигатель автомобиля заглохнет, и перед поездкой его снова нужно будет заводить. Чтобы этого не происходило, необходимо произвести нижеописанные подключения. После этого перед поездкой от владельца потребуется лишь двукратное нажатие кнопки Start/Stop, имея при себе SmartKey.

Подключить:

  • Серый и серый/чёрный провода разъема CN3 системы Scher-Khan в разрыв коричневого провода (контакт 52) в разъёме «EM11» передней левой стойки (выход - зажигание 1)
  • чёрный провод разъема CN13 системы Scher-Khan – к синему/оранжевому проводу (контакт 8) в разъёме «EM11» передней левой стойки,
  • жёлтый/чёрный провод разъема CN5 системы Scher-Khan – к синему проводу (контакт 51) в разъёме «EM11» передней левой стойки (датчик генератора)


Запрограммировать:
3-5 в значение 1, 3-7 в значение 2 (перехват зажигания),
2-30 в значение 2 (контроль двигателя по датчику генератора).

Подключения для комплектаций без функции «Smart Key»

Подключение цепей автоматического запуска

Подключить:

  • зелёный провод разъема CN1 системы Scher-Khan – к красному проводу (контакт 11) в разъёме «E» блока предохранителей (выход - зажигание 1)),
  • белый провод разъема CN1 системы Scher-Khan – к зелёному проводу (контакт 1) в разъёме «E» блока предохранителей (выход - зажигание 2)
  • жёлтый провод разъема CN1 системы Scher-Khan – к чёрному проводу (контакт 30) в разъёме «E» блока предохранителей (выход - стартер)
  • красный/чёрный провод из разъема CN1 системы Scher-Khan – к красномупроводу (контакт 3) разъёма «C» блока предохранителей (питание +12В)
  • зеленый провод разъема CN5 системы Scher-Khan – к красному проводу (контакт 11) в разъёме «E» блока предохранителей (статус «зажигание»)
  • жёлтый/белый провод разъема CN5 системы Scher-Khan – к жёлтому проводу (контакт 4) в 6-ти контактном разъёме антенны иммобилайзера (статус Key In)


Запрограммировать:
2-14 в значение 3 (статус Key In),
2-20 в значение 2 (выход «Зажигание 2» в качестве «ACC»),
3-8 в значение 1 (автомобиль в комплектации без SmartKey).

Установка сигнализации Киа Сид

Установка сигнализации Киа Сид

Подключение датчика работы двигателя

Подключить:
Жёлтый/чёрный провод разъёма CN5 системы Scher-Khan – к синему проводу (контакт 51) в разъёме «EM11» на передней левой стойке (датчик генератора)

Запрограммировать:
o 2-30 в значение 2 (контроль двигателя по датчику генератора).

 Подключение датчика педали тормоза

Подключить:
черно/белый провод разъёма CN5 системы Scher-Khan – к зелёному проводу (контакт 17) в разъёме «EM11» на передней  левой стойке (датчик педали тормоза) (см. рис. 9).

Установка сигнализации Киа Сид

Подключение цепи имитации нажатия педали сцепления (для МКПП)

Подключить:

  • серый провод разъема CN3 системы Scher-Khan – к жёлтому проводу на датчикепедали сцепления (см. рис. 10),
  • серый/белый провод разъема CN3 системы Scher-Khan – к зелёному проводу надатчике педали сцепления (см. рис. 10).


Запрограммировать:
2-21 в значение 3 (встроенное реле багажника используется для имитации нажатия педали сцепления).

Установка модуля обходчика иммобилайзера

Подключить:



  • красный провод обходчика – к красному проводу (контакт 3) разъёма «C» блокапредохранителей (питание +12В) (см. рис. 4),
  • чёрный провод обходчика – к белому проводу разъема CN5 системы Scher-Khan(доп. канал №1).
  • В обходчике иммобилайзера должен находиться чип (без элемента питания).
  • Внешнюю антенну обходчика иммобилайзера Scher-Khan BP-2 на моделях без системы "Smart Key" размещаем около штатной антенны  на замке зажигания.
  • Внешнюю антенну обходчика иммобилайзера Scher-Khan BP-3 (для комплектации с системой "Smart Key" и запуском с использованием имитации нажатия кнопки Start/Stop) размещаем вокруг корпуса кнопки Start/Stop.


Запрограммировать:
2-8 в значение 4 (длительность импульса на доп. канале 1 в значении триггер),
2-15 в значение 4 (событие для включения доп. Канала 1 – перед автоматическим запуском).

Цепь блокировки

В качестве блокировки можно использовать блокировку цепи управления топливным насосом – чёрный провод в 2-х контактном разъёме на передней левой стойке (см. рис. 11).

В разрыв этого провода подключить:
желто/черные провода разъема CN2 системы Scher-Khan

Запрограммировать:
2-6 в значение 2 (встроенная блокировка в качестве блокировки зажигания).

Установка сигнализации Киа Сид

Установка датчика удара

Выбрать место на прочной поверхности в салоне и установить датчик удара при помощи двух винтов (пластиковых стяжек или двусторонней липкой основы). Убедиться в наличии свободного доступа к датчику для его регулировки. Кабель датчика удара установить в разъем системы Scher-Khan.

Установка антенного модуля

Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм. Рекомендуется близкая к вертикальной ориентация антенного блока, при этом обеспечивается максимальная дальность связи во всех направлениях вокруг автомобиля.

Установка сирены

Провести в моторный отсек и подключить:

коричневый провод разъема CN3 системы Scher-Khan и соединить его с красным проводом сирены.
чёрный провод сирены соединить с «массой» автомобиля.

Подключение питания блока сигнализации

Подключить:
красный провод разъема CN3 системы Scher-Khan – к красному проводу разъёма«C» блока предохранителей (питание +12В)  (см. рис. 4),
черный провод разъема CN3 системы Scher-Khan – к «массе» автомобиля.
