LADA X-RAY Установка сигнализации, Лада х рей

  • 18569 Просмотров

Точки подключения Лада х рей

Точки подключения Лада х рей, модель 2016 года

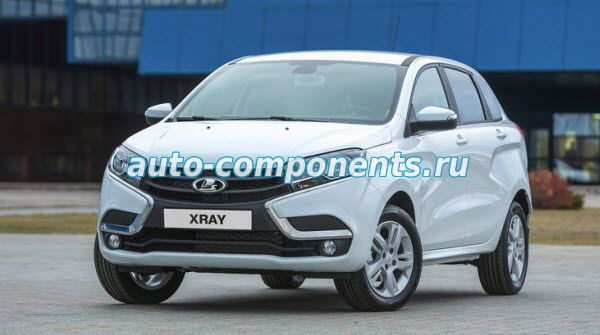

Лада х рей Первый паркетник Автоваза, за последние 30 лет с нормальным мотором 1.8 литра

Устанавливаем сигнализацию с запуском Pandora DX 50 с 2Can модулем и датчиком удара, наклона и движения



Подключение Can LADA X-RAY

Подключение к CAN  в разъеме диагностики  за бардачком.
CanHigh –6 контакт , CanLow- 14 контакт.

Подключение Can LADA X-RAY

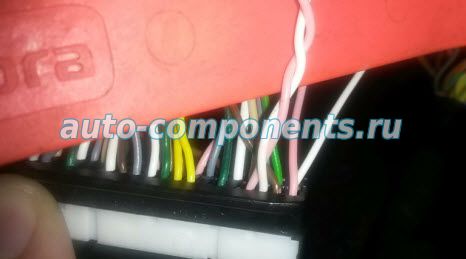

Так же CAN возможно подключить и в черном разъеме блока BCM.
Розовый - Can High.
Белый – Can Low

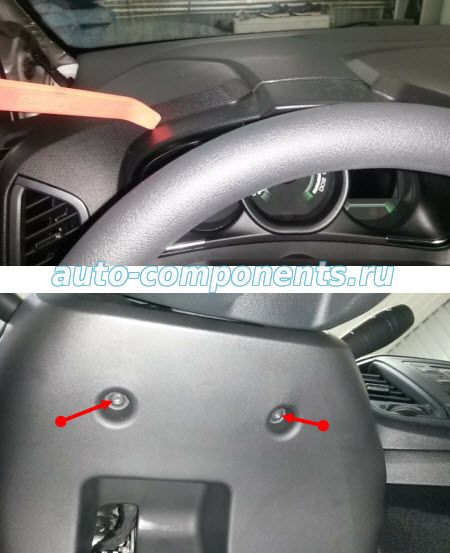

Демонтаж пластиковых панелей торпедо LADA X-RAY

Для демонтажа подрулевого кожуха требуется снять накладку, открутить два  винта TORX-20 держащую её. Далее демонтируйте накладку приборной панели и саму панель.

Демонтаж пластиковых панелей торпедо LADA X-RAY

Подключение питания: +12В. Лада х рей



Подключения питания сигнализации производится в белом разъеме блока BCM.

Подключение питания: +12В. Лада х рей



 красный  провод  -   к  красному  (+12В).
 черный  провод  -   к  черному (масса).



Подключение световой сигнализации LADA X-RAY

Световая сигнализация подключается к кнопке аварийной сигнализации или в черном разъеме блока BCM в кик панели, розовый провод, управление импульсное отрицательным потенциалом.

Подключение световой сигнализации LADA X-RAY

Подключение автозапуска LADA X-RAY

Подключение автозапуска LADA X-RAY



  +12В.
  Жёлтый (рядом с красным) Зажигание 1.
  Коричневый Стартер.
  Жёлтый (рядом с коричневым) ACC
