Москвич 3 подключение сигнализации - ключ, кнопка старт стоп , электричка

  • 4782 Просмотра

москвич 3

Установка сигнализации с автозапуском на Москвич 3 модель с 2022 года

Москвич 3 кнопка Start-Stop

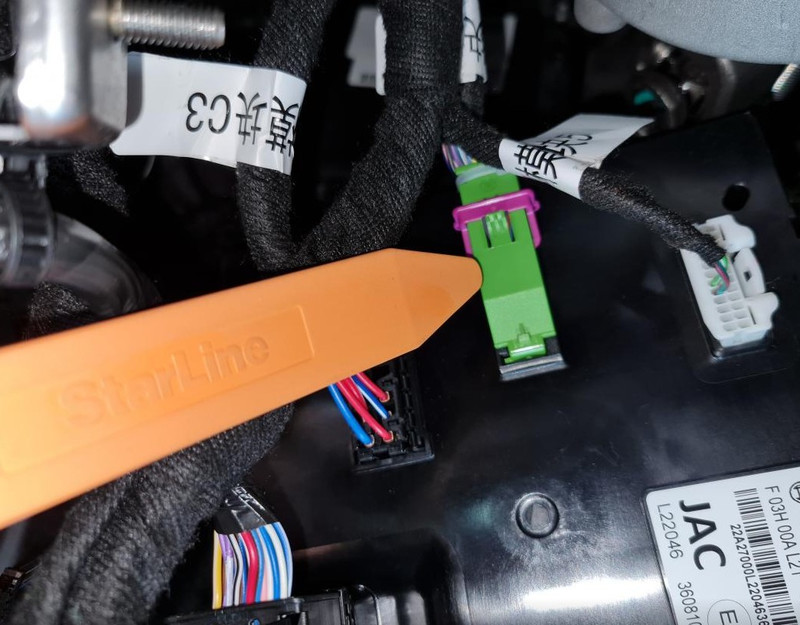

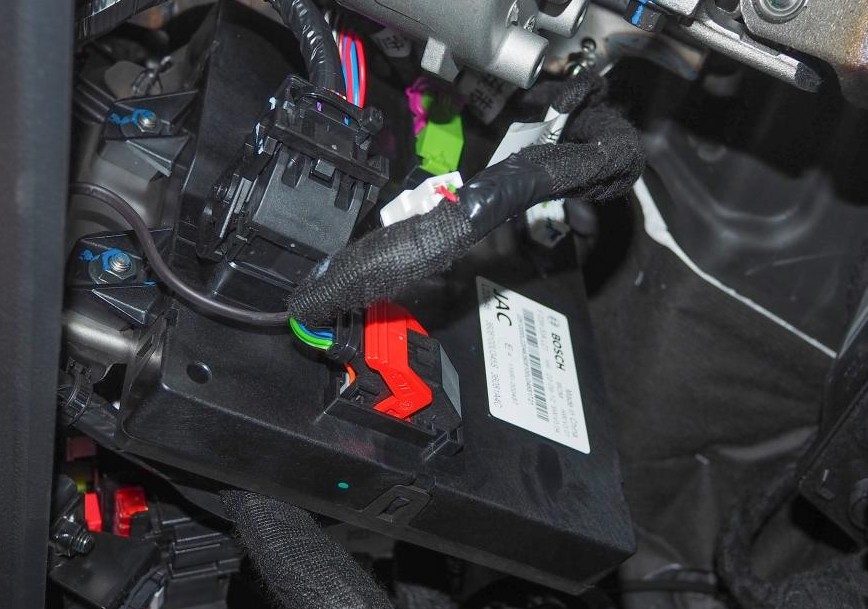

CAN-A Чёрная вставка чёрного разъём блока BCM.

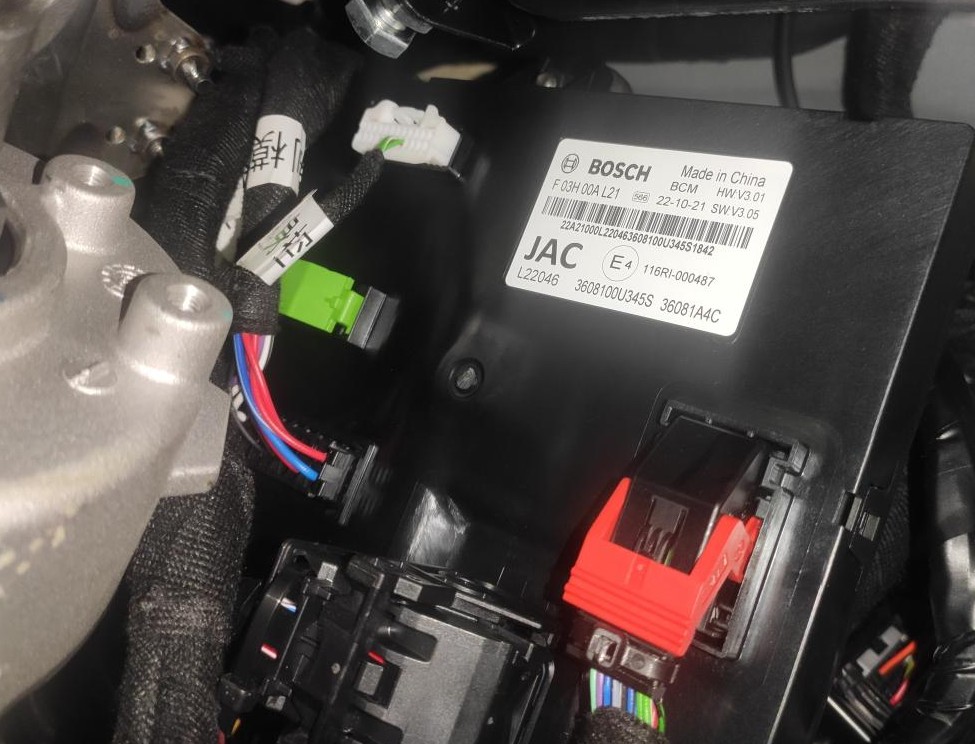

блок BCM

CAN-H Пин №42 (оранжево-чёрный)
CAN-L Пин №41 (оранжево-белый)

CAN-B Серая вставка чёрного разъёма блока BCM.

блок BCM

CAN-H Пин №14 (оранжево-красный)
CAN-L Пин №1 (оранжево-синий)

LIN-AB 48-контактный чёрный разъём блока BCM. В разрыв чёрно-белого провода (пин №34).

разъём блока

LIN по направлению в разъём
LIN по направлению в авто

Управление светом Серая вставка чёрного разъёма блока BCM.

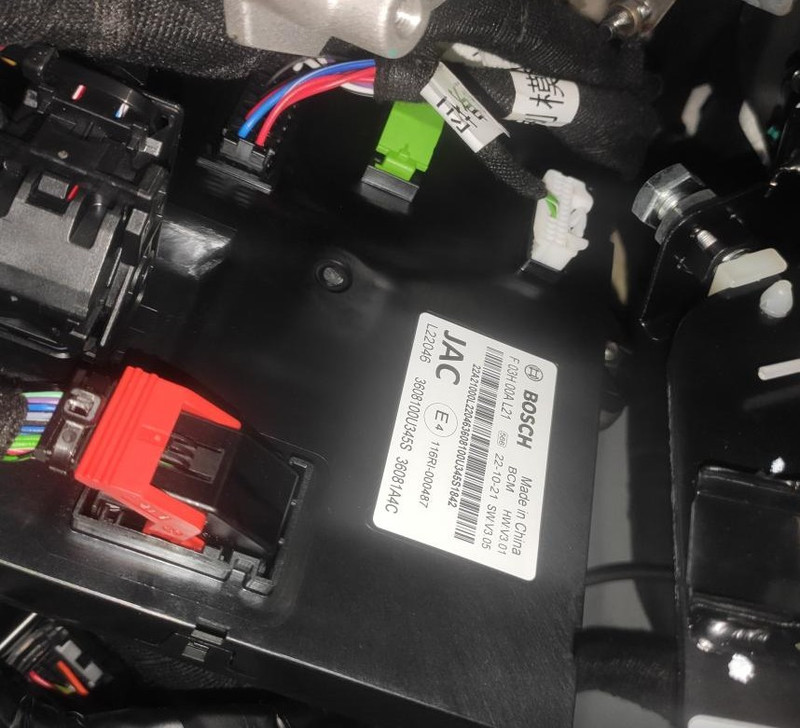

блок BCM

управление Пин №9 (чёрно-белый)

Автозапуск Москвич 3

Зелёный разъём блока BCM.

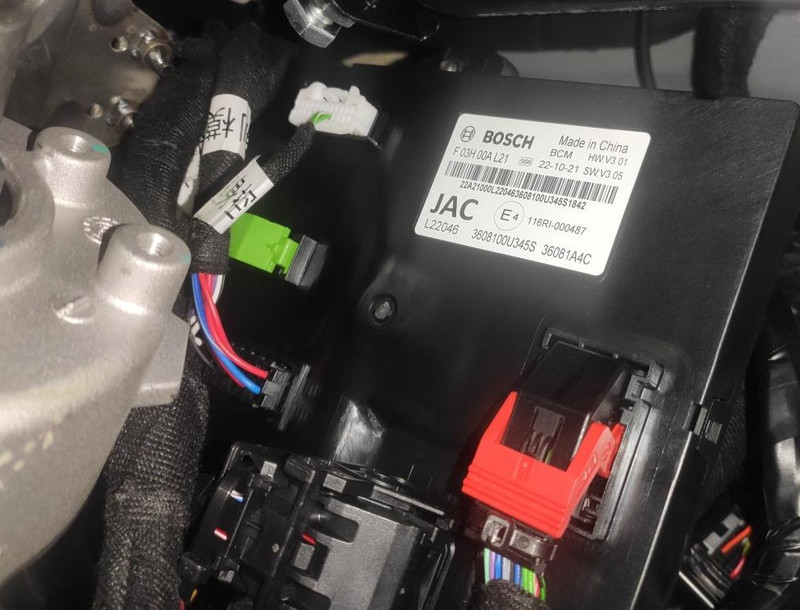

разъём блока BCM

Зажигание 1 (+) Пин №15 (красно-чёрный)

Поднятие стекол Разъём блока кнопок в двери водителя.
Функция доступна только для стекла двери водителя.

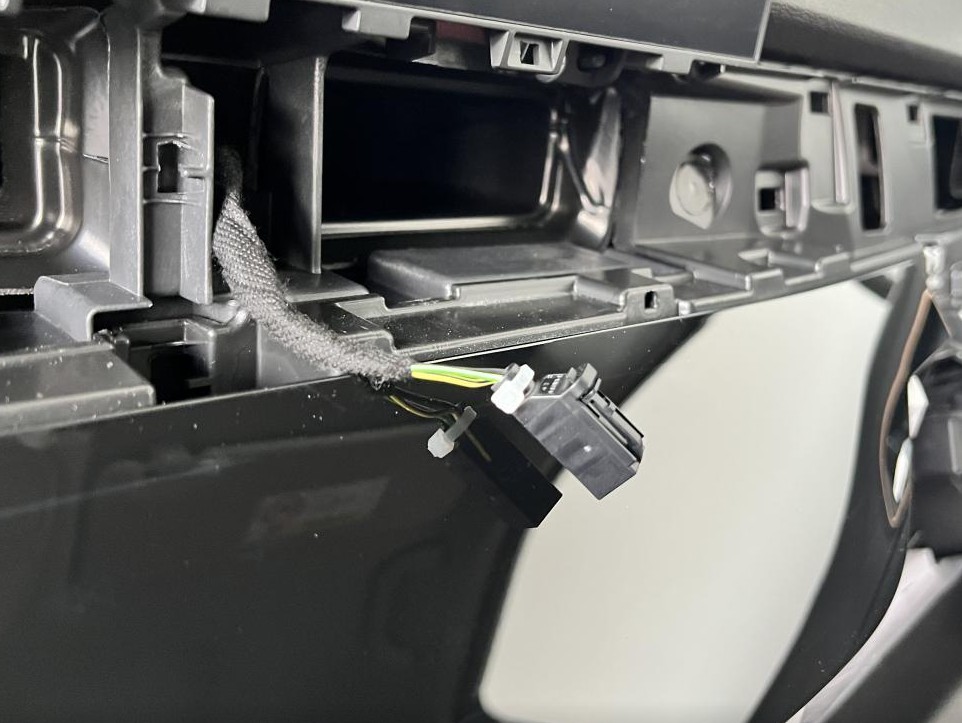

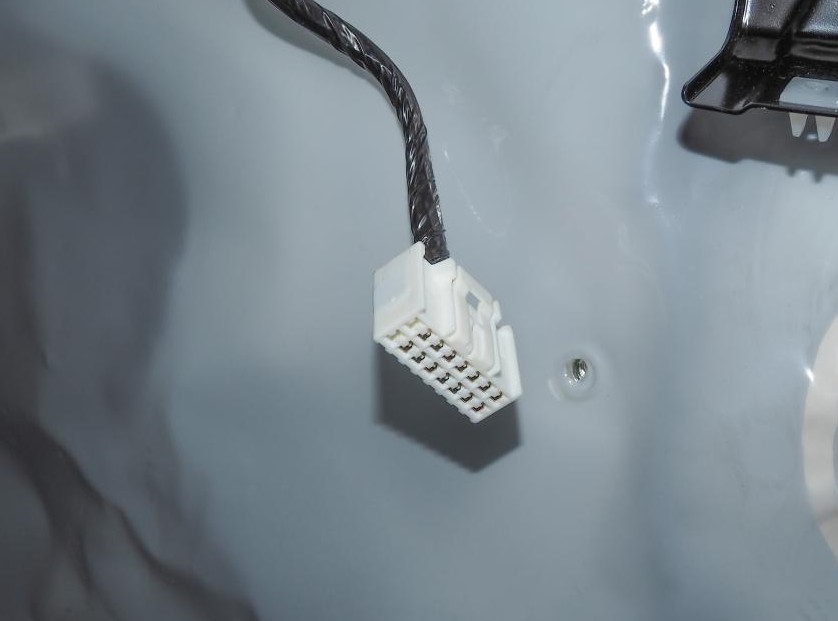

блок кнопок в двери

Управление стеклом водителя (-) Пин №5 (красно-белый)

Закрытие люка Разъём блока кнопок управления люком.

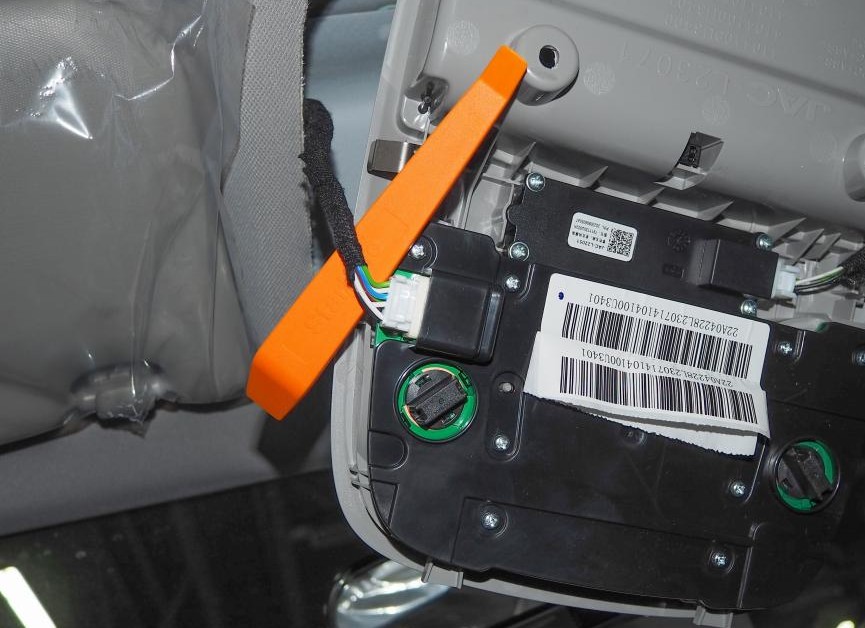

Разъём блока кнопок управления люком

управление люком (-) Пин №4 (сине-белый)
управление люком (-) Пин №10 (зелёный)

Москвич 3 ключ зажигания

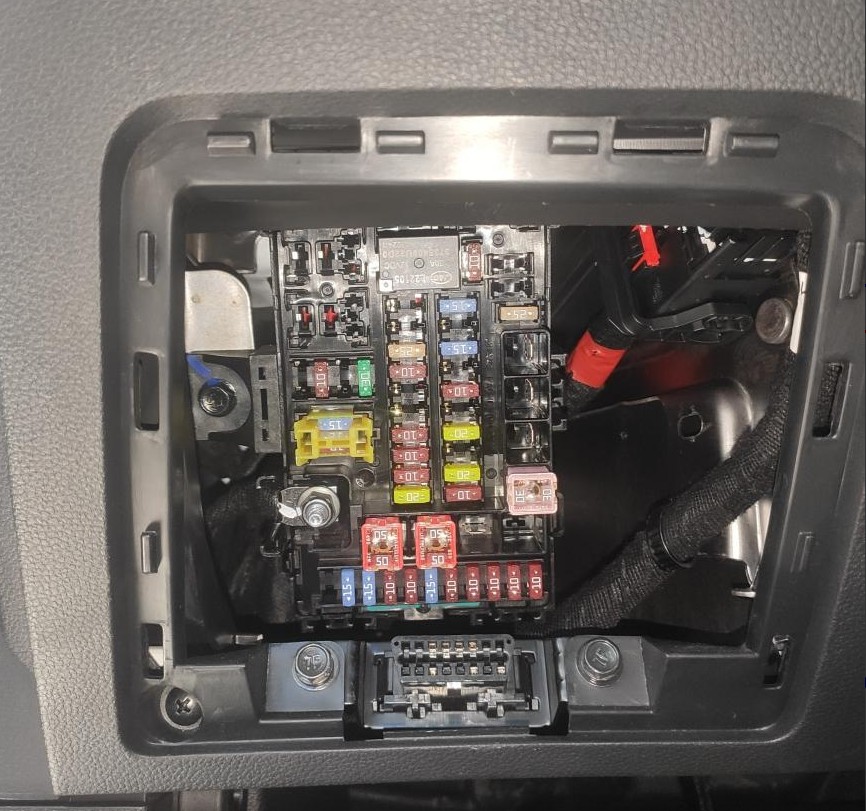

CAN-A Диагностический разъём

Диагностический разъём

CAN-H Пин №3 (оранжево-чёрный)
CAN-L Пин №11 (оранжево-белый)

CAN-B Диагностический разъём

Диагностический разъём

CAN-H Пин №6 (оранжево-красный)
CAN-L Пин №14 (оранжево-зелёный)

Управление светом

Серая вставка чёрного разъёма блока BCM.

разъём блока BCM

управление Пин №9 (чёрно-белый)

Зелёный разъём блока BCM.

разъём блока BCM

Зажигание 1 (+) Пин №15 (красно-чёрный)

Москвич 3 Electric

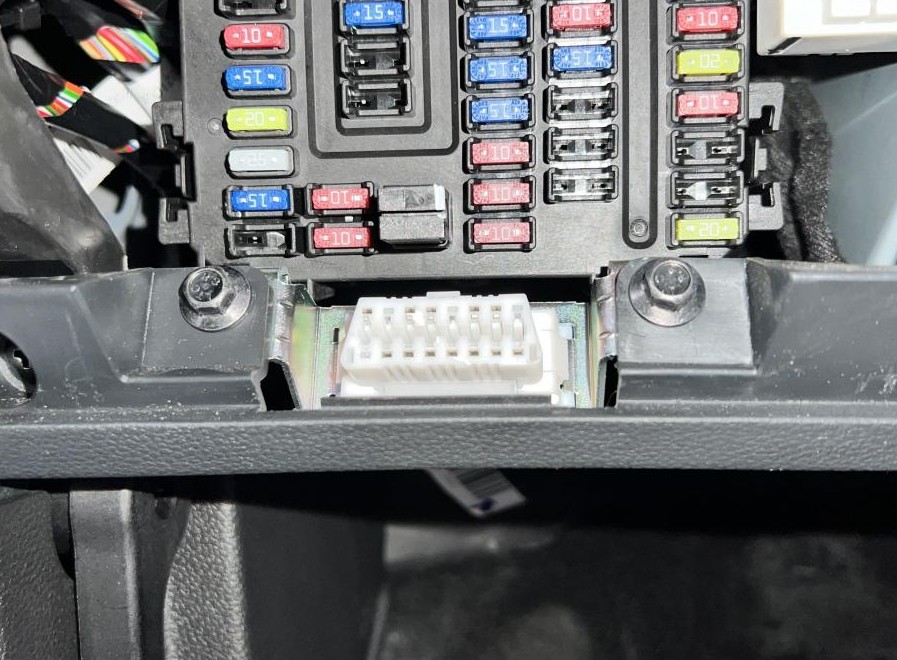

CAN-A Диагностический разъём

Диагностический разъём

CAN-H Пин №6 (красно-белый)
CAN-L Пин №14 (красно-жёлтый)

CAN-B Разъём приборной панели.

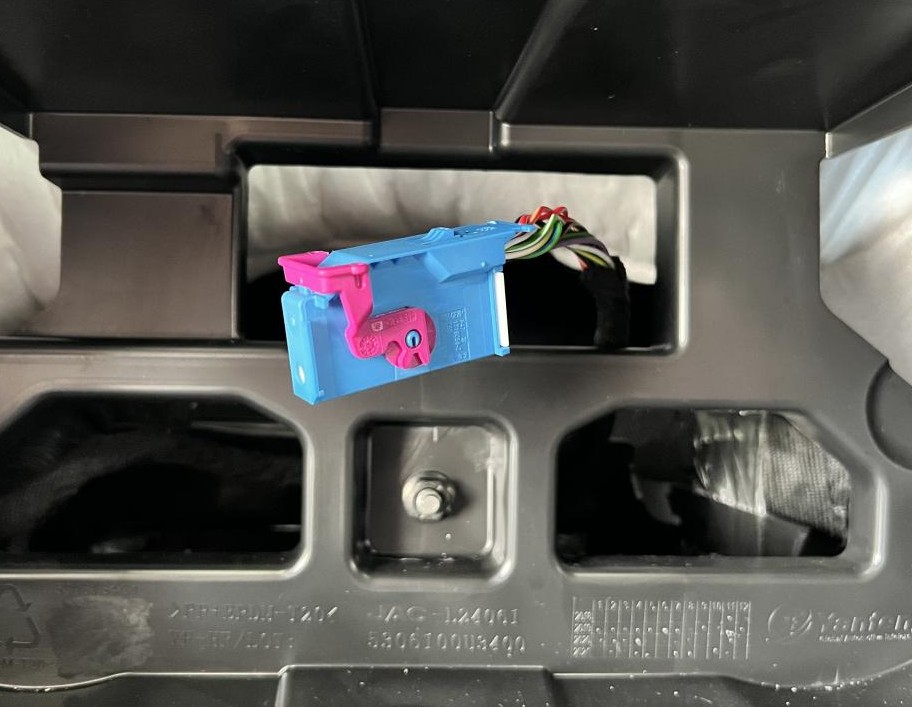

Разъём приборной панели

CAN-H Пин №8 (красно-белый)
CAN-L Пин №9 (красно-жёлтый)

Управление светом Разъём кнопки аварийной сигнализации.

кнопка аварийной сигнализации

управление Пин №1 (зелёно-белый)
