Nissan Sentra с 2014 года схема установки сигнализации - бесключевой обходчик

  • 85192 Просмотра

Ниссан Сентра схема установки

Точки подключения Nissan Sentra модель с 2014 года - комплектация АКПП и механический ключ

Устанавливаем StarLine A93 F1  модель сигнализации с автозапуском двигателя и бесключевым обходчиком

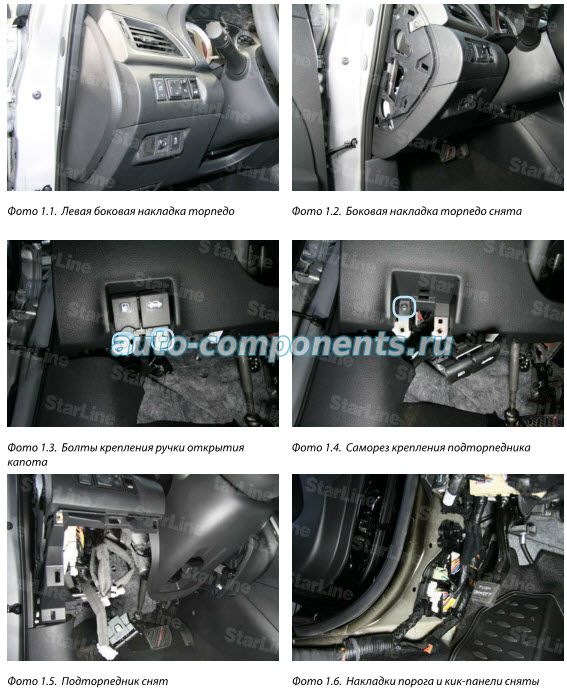

1. Снять подторпедник, для этого необходимо сначала снять левую боковую накладку торпедо (на защёлках). Затем отвернуть два болта ручки открытия капота и снять её, отвернуть саморез крепления подторпедника за ней и вынуть подторпедник (на защёлках). Затем снять пластиковую накладку левого порога и накладку левой кик-панели (на защёлках).

Точки подключения Nissan Sentra

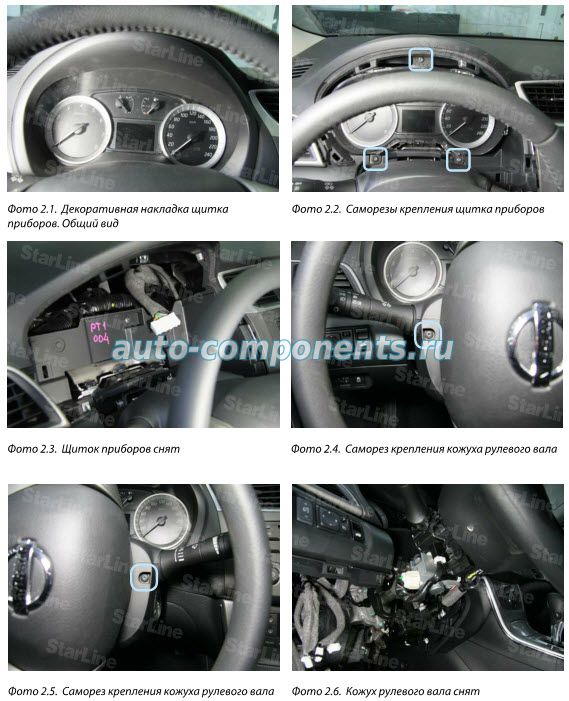

2. Снять щиток приборов и кожух рулевого вала. Для этого необходимо снять декоративную накладку щитка приборов (на защёлках), отвернуть три самореза крепления щитка приборов и вынуть его, отсоединив разъёмы. Затем, отвернув два самореза, снять кожух рулевого вала (на защёлках).

Точки подключения Nissan Sentra

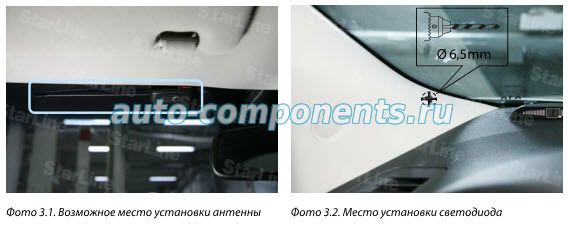

3. Установить антенну со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку установить в любом удобном месте

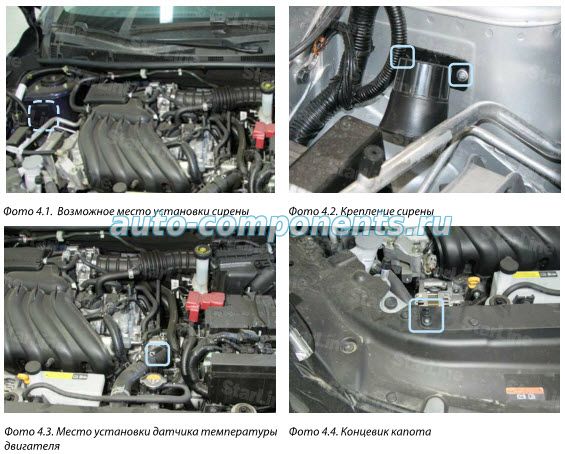

4. Установить под капотом сирену (крепить на саморезы), датчик температуры (с помощью хомутов) и концевик капота. Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

Точки подключения Nissan Sentra

5. Блок StarLine A93 закрепить за щитком приборов.

6. Подключить массу StarLine A93 в штатное место за щитком приборов.

7. Подключить CAN-шину в жгуте диагностического разъёма OBDII.

8. В жгуте разъёма штатного иммобилайзера на замке зажигания выполнить подключение шины данных модуля временного отключения иммобилайзера StarLine F1 согласно схеме ниже.

Точки подключения Nissan Sentra

9. Запрограммировать модуль временного отключения иммобилайзера StarLine F1 согласно процедуре программирования ниже:

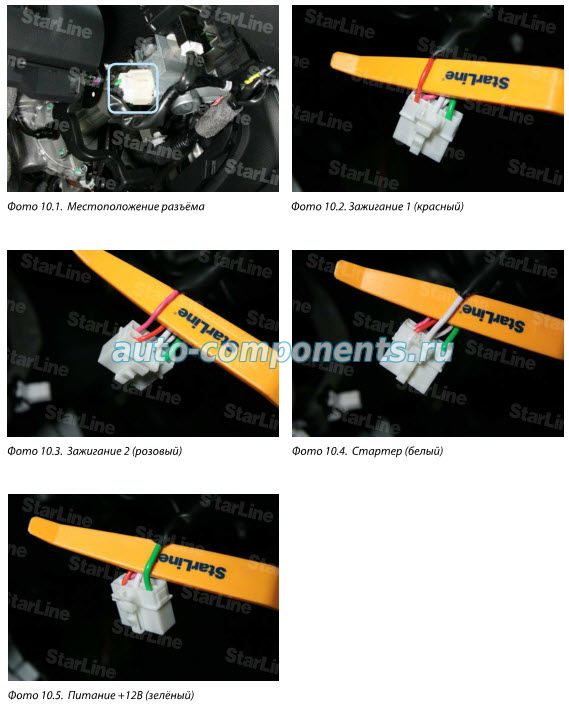

10. В жгуте разъёма замка зажиания выполнить подключения цепей запуска и питание охранно- телематического комплекса StarLine A93.

11. Сигнал педали тормоза на данном Nissan Sentra присутствует в шине CAN. Поэтому на Nissan Sentra с АКПП необходимо в настройках CAN-интерфейса отключить сигнал стояночного тормоза и подсоединить к массе сине-красный провод разъёма Х4 охранно-телематического комплекса.
