Новый VW Tiguan с 2017 года Установка сигнализации

  • 11045 Просмотров

Новый Тигуан точки подключения

Схема установки сигнализации с автозапуском на Новый Тигуан с 2017 года в комплектации с ключом зажигания и кнопкой запуска двигателя

Подключение Can на Tiguan

Встроенный модуль CAN, позволяющий получать необходимую информацию из цифровой CAN-шины, а так же передавать в шину команды исполнительным устройствам

Для мигания аварийными огнями автомобиля, подключить к проводу коричневый/красный (Разъем“С”- pin 42) «Кнопка аварийки»

Подключение Can на Tiguan

Подключение автозапуска на Tiguan

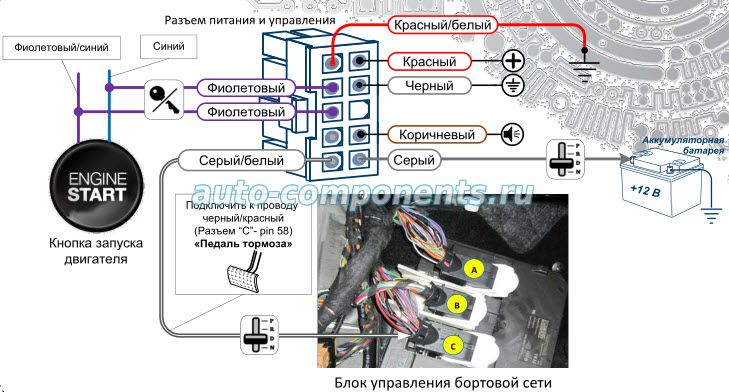

комплектация KeyLess - Схема автозапуска для Тигуана 2017 с кнопкой запуска двигателя

Подключение автозапуска на Tiguan

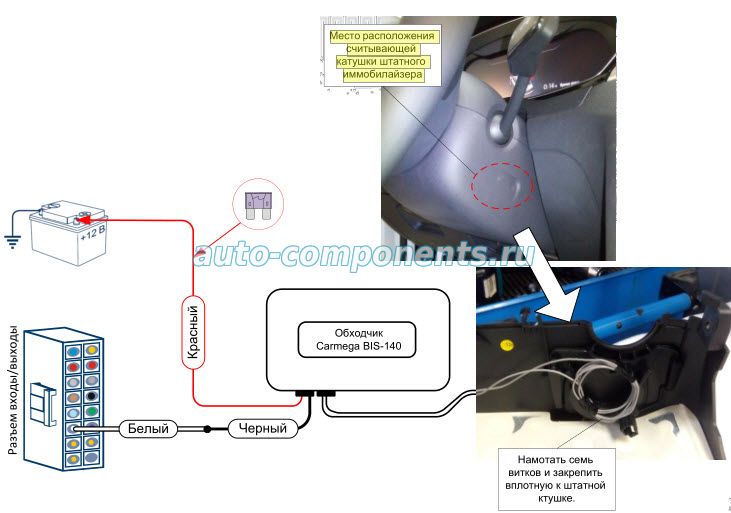

Подключение обходчика

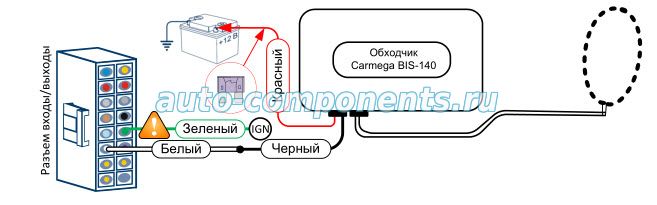

Подключение обходчика на тигуане

Подключение обходчика на тигуане

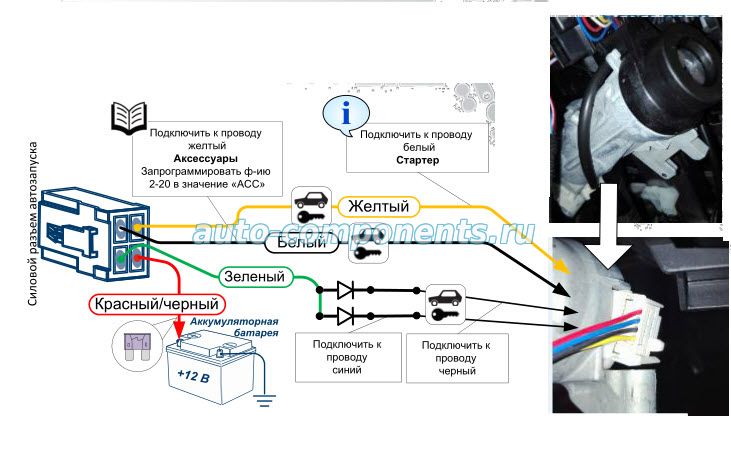

комплектация ключ зажигания

Подключение автозапуска на Tiguan

Имитация педали тормоза выполняется аналогично схеме запуска Тигуана с кнопкой. А именно: серый провод разъема «питания и управления» подключить к +12Вольт. Серый/белый провод разъема «питания и управления» подключить к цепи датчика педали тормоза (черный/красный провод разъема «С» блока ВСМ.

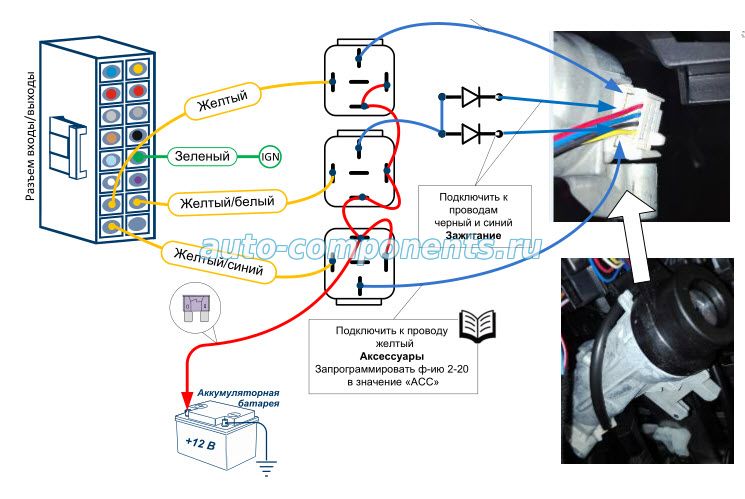

Схема подключения блоков сигнализации не имеющих разъема силовых выходов автозапуска

Подключить к проводу белый Стартер

Схема подключения блоков сигнализации
