Установка газовые упоры на Уаз Патриот

  • 521 Просмотр

упоры капота патриот

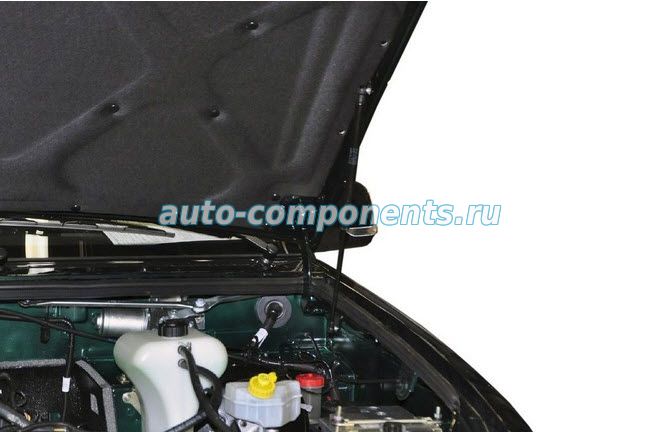

Устанавливаем упоры капота на Уаз Патриот рестайлинг

Установочный комплект газовых амортизаторов подойдет на весь модельный ряд Уаз Патриот начиная с 2005 года

Комплектация комплекта

упор капота уаз патриот

Схема установки на Патриота

Схема установки упоров на патриота

1. Открутить штатные болты креплении крыла торцевой головкой 10 закрутить ы резьбовые отверстия болт М6х25 торцевой головкой 10

2. Установить кронштейн крыла (Рис 2) Совместить отверстия в кронштейне с приваренными гайками на крыле. Плотно прижать кронштейн к кузову Подвинуть до упора в сторону крыла и в сторону лобового стекле. Затянуть через втулку гайкой М6 торцевой головкой 10

3. Демонтировать пластиковые пистоны А. Б. В.

упоры капота уаз патриот купить

4. Завести гайку в специальную полость капота расположенную между пистонами А и Б как показано на рис. 4 Совместить резьбовое отверстие Г в гайке специальной со .штатным отверстием Д (Рис 4) Вкрутить на 5 оборотов болт M8x25 с шайбой 8

5. Совместить отверстие в кронштейне капота с резьбовым отверстием в гайке специальной, ранее установленной в капот. Вкрутить болт М8х25 с шайбой 8 на 5-10 оборотов. Надеть па3 в кронштейне капота на болт M8x25. Расположить шайбу 8 рядом с головкой болта (Рис.7)

Сдвинуть кронштейн в сторону моторного отсека, таким образом. чтобы край шумоизоляции капота упирался в подгиб кронштейна.
Закрутить болты торцевой головкой 13

6.    Установить пластиковые пистоны в свободные штатные места.

газовые упоры на уаз патриот

Штатный упор Патриота можно демонтировать
