Установка Старлайн на Geely Tugella

  • 122 Просмотра

Автозапуск Джили Тугелла

Точки подключение охранной системы с автозапуском на Джили Тугелла

Разбираем переднюю панель Geely Tugella

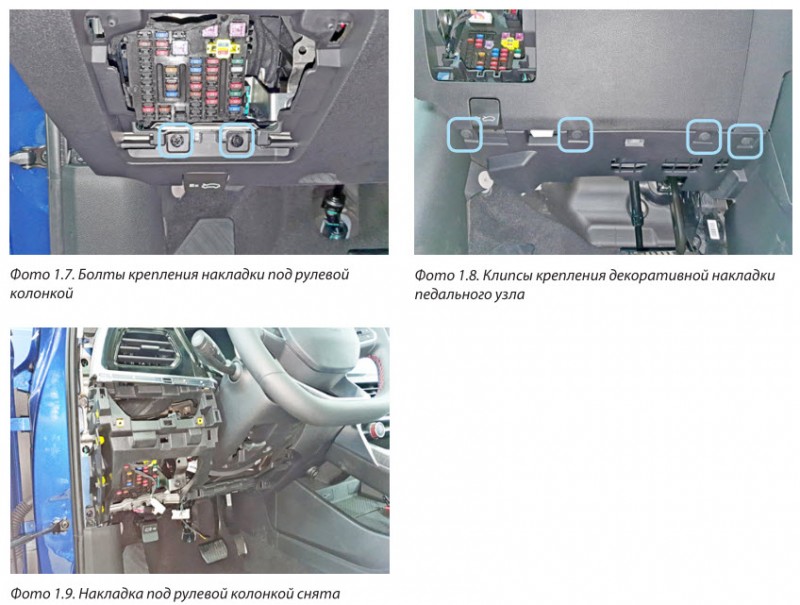

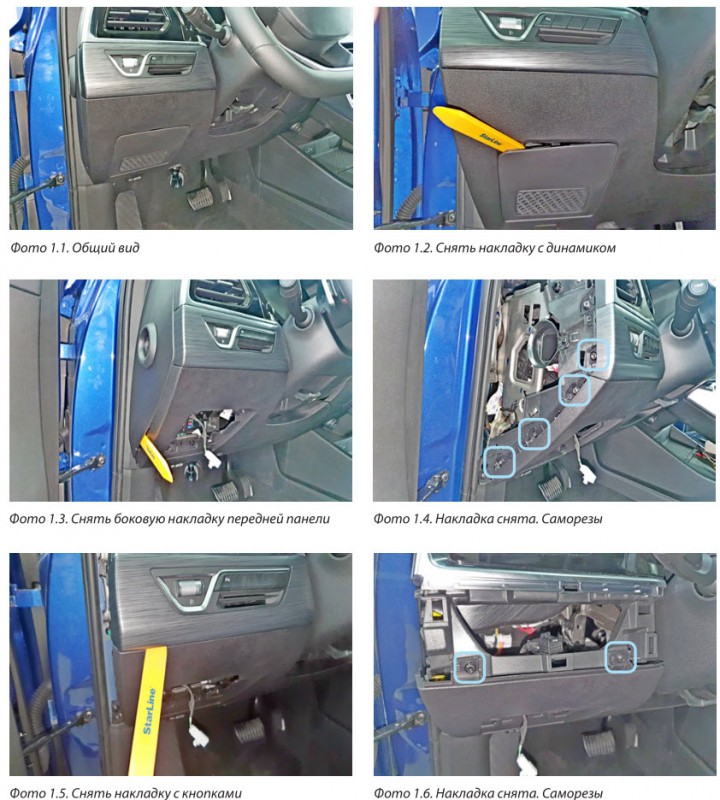

Снимаем пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять накладку с динамиком, левую накладку передней панели (на защёлках) и отвернуть четыре самореза за ней. Снимаем накладку с кнопками слева от рулевой колонки и отвернуть два самореза, затем отвернуть два болта крепления в нижней части накладки под рулевой колонкой. Снимаем накладку педального узла (крепление на клипсах) и снять пластиковую накладку под рулевой колонкой (на защёлках).

джили tugella панель

Накладка под рулевой колонкой

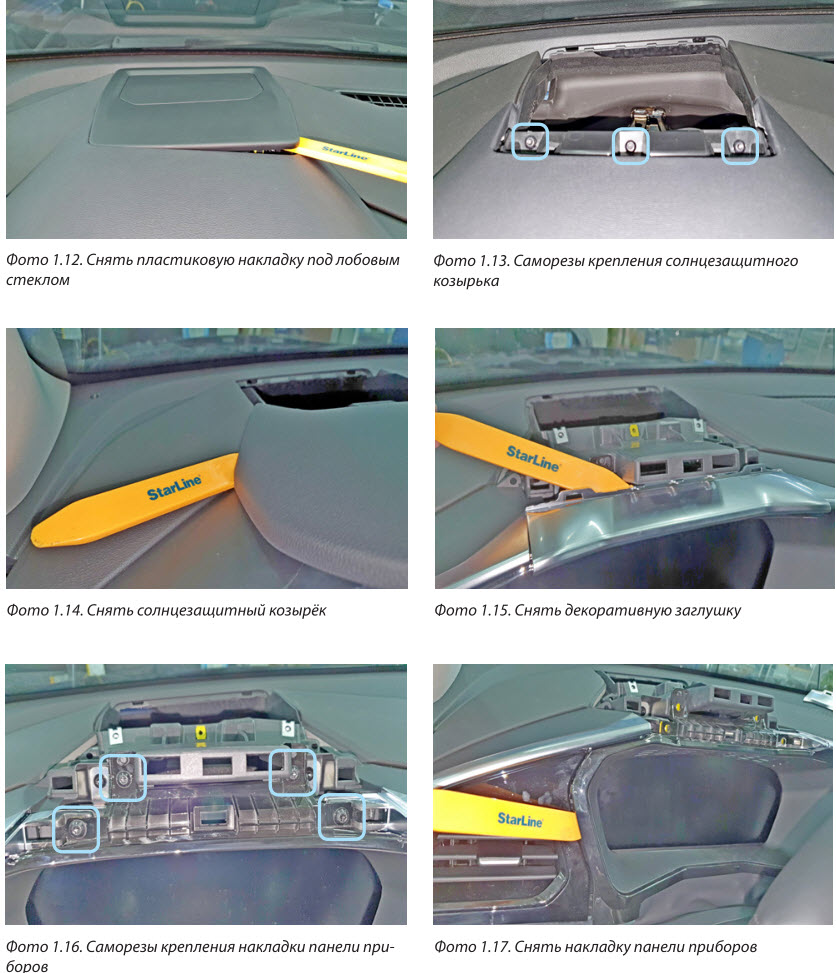

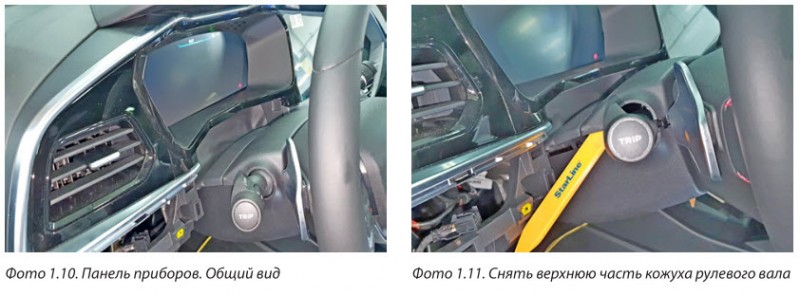

Снимаем панель приборов. Для этого сначала снять верхнюю часть кожуха рулевого вала (на защёлках). Снимаем пластиковую накладку под лобовым стеклом, отвернуть три самореза крепления солнцезащитного козырька и снять его (на защёлках). Снимаем декоративную заглушку над панелью приборов, отвернуть четыре самореза крепления накладки панели приборов и снять её (на защёлках). Затем отвернуть четыре самореза крепления панели приборов и снять её, отсоединив разъём.

Панель приборов

солнцезащитный козырёк

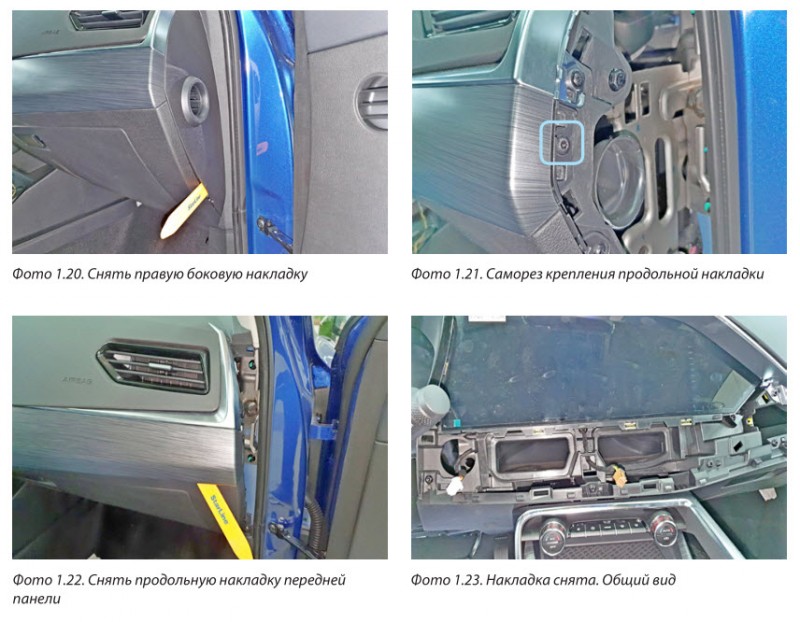

Для доступа к жгуту разъёма кнопки Старт-Стоп снимаем правую боковую накладку передней панели, отвернуть саморез крепления продольной декоративной накладки и снять её (на защёлках).

накладка передней панели

Подключение автозапуска Geely Tugella

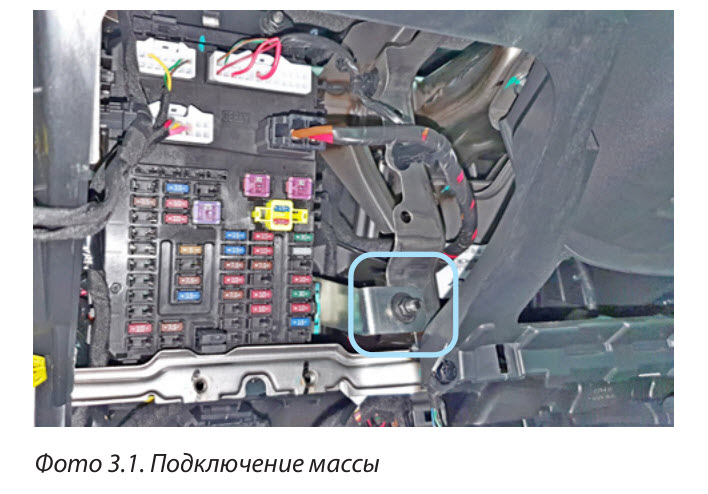

Подключение массы под штатную гайку слева от рулевой колонки.

Подключение массы

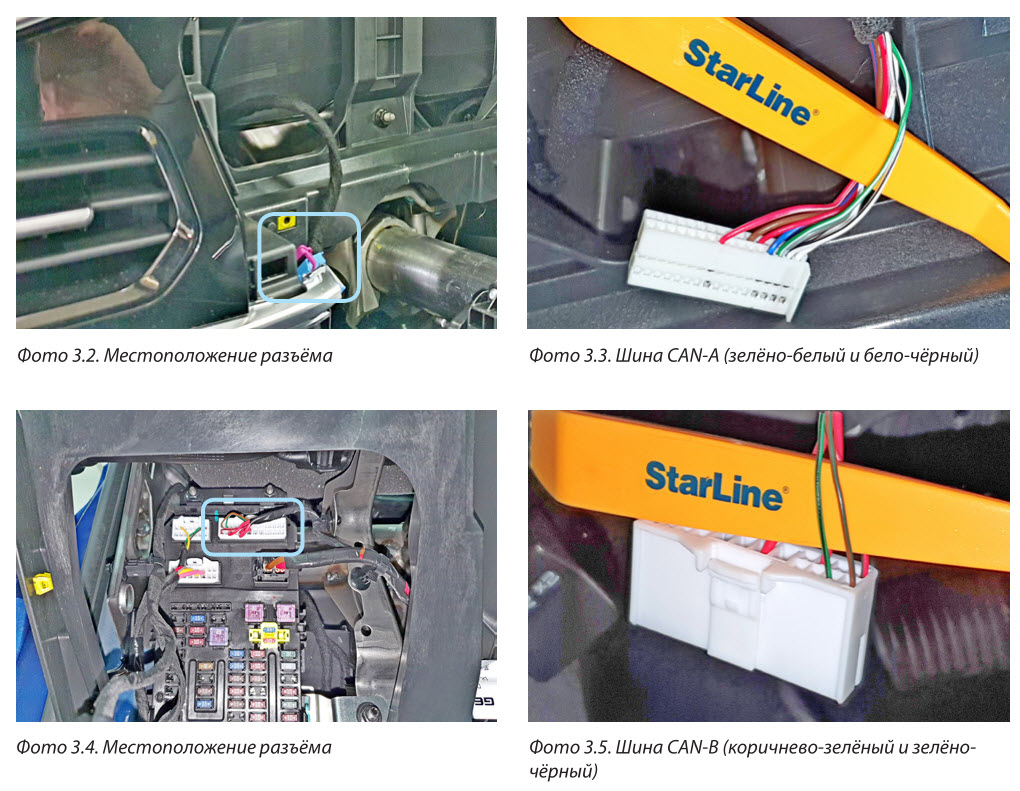

Подключение шины СAN-А в жгуте разъёма панели приборов. Шину CAN-B подключить в жгуте разъёма В на передней стороне монтажного блока предохранителей.

Подключение СAN

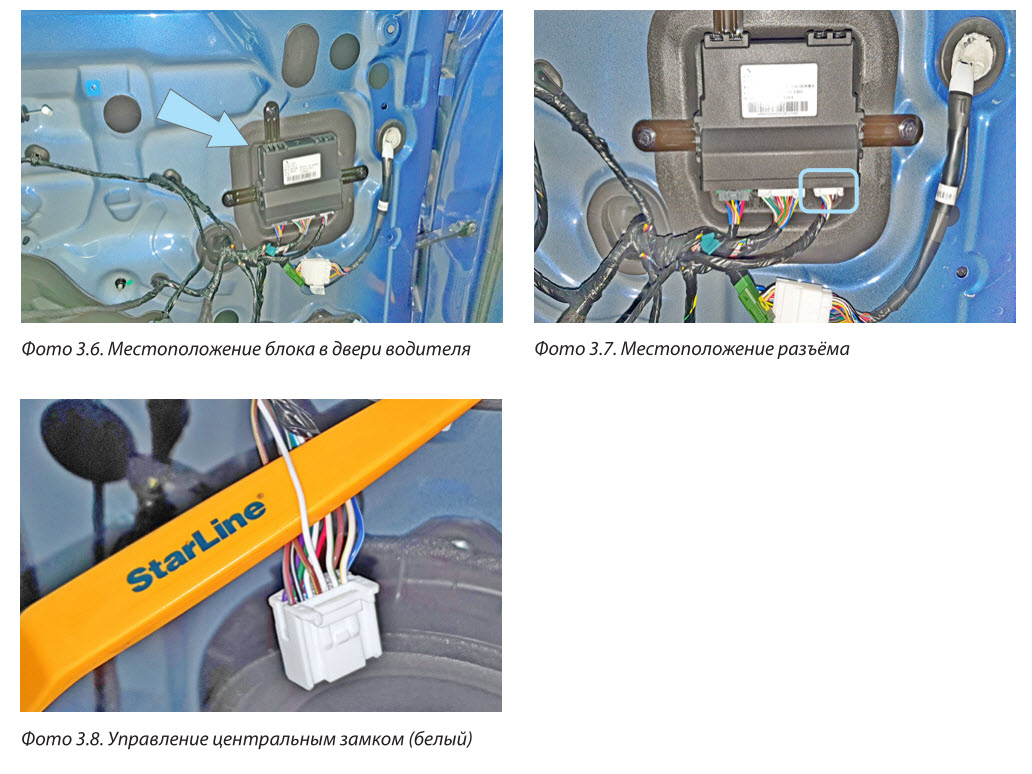

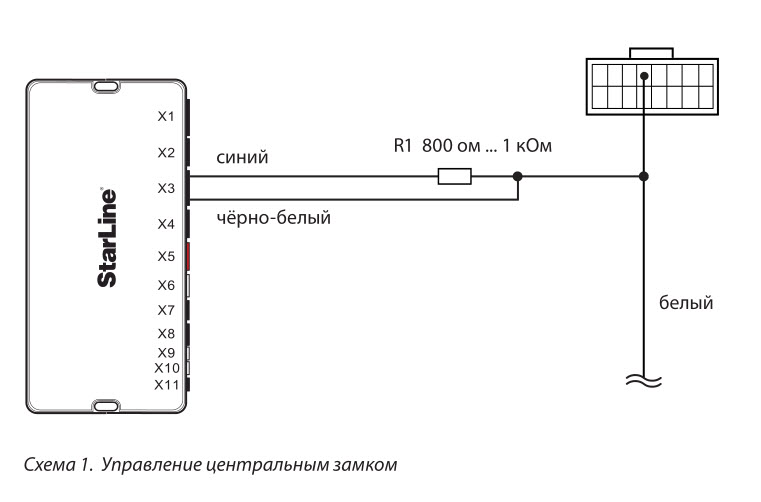

подключение управления центральным замком на блоке комфорта в двери водителя согласно Схеме 1.

geely tugella fy11

Управление центральным замком

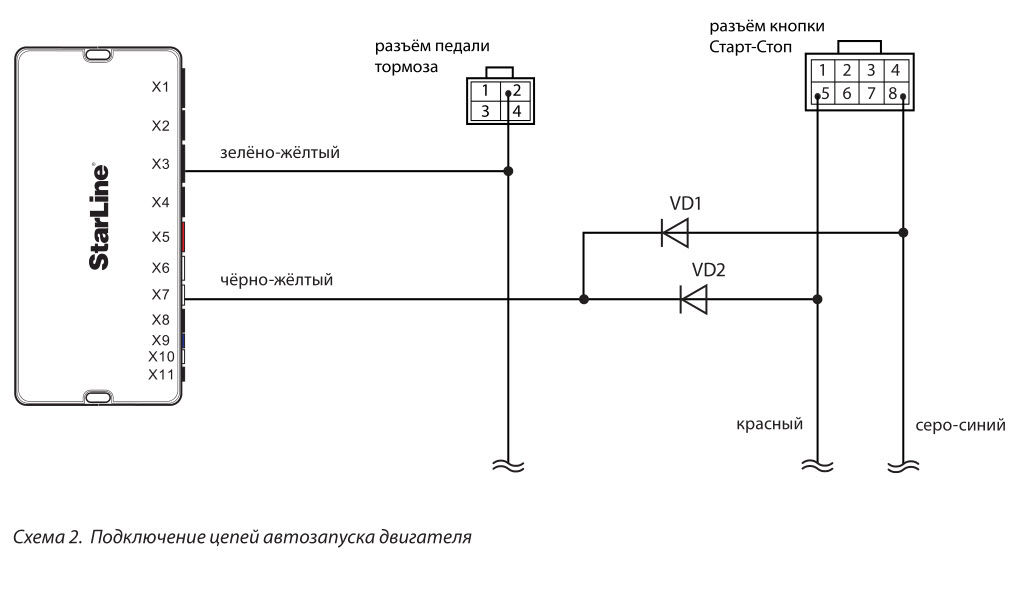

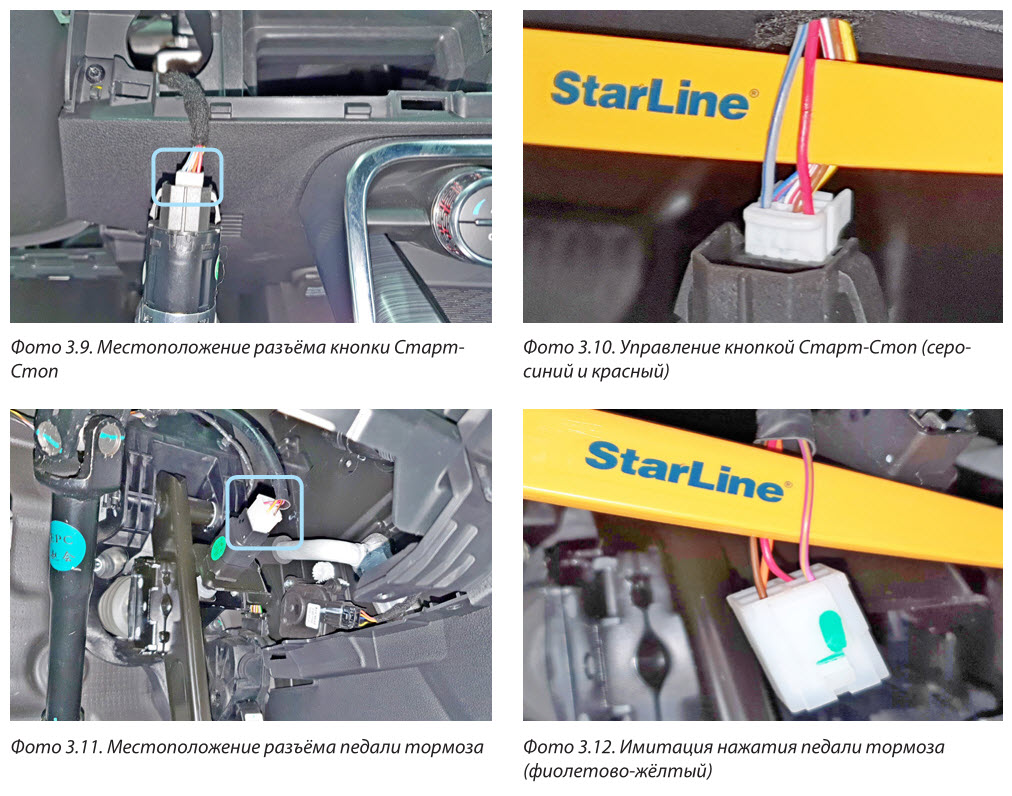

В жгутах разъёмов кнопки Старт-Стоп и концевика педали тормоза выполнить подключение цепей автозапуска двигателя согласно Схеме 2

Управление кнопкой Старт-Стоп

автозапуск двигателя

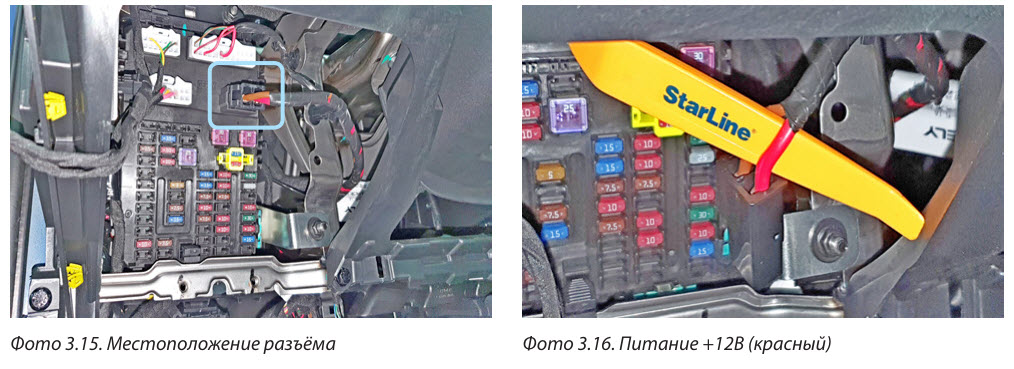

Подключение питания в жгуте разъёма А на передней стороне монтажного блока предохранителей. Данное соединение рекомендуется выполнять методом пайки.

блок предохранителей
