Nissan X-Trail T32 установка сигнализации, модель с 2015 года с АКПП

Nissan X-Trail T32 установка сигнализации

Точки подключения на Nissan X-Trail T32 модель автомобиля с 2015 года с Автоматической коробкой передач

Устанавливаем сигнализацию с запуском двигателя и CAN модулем - StarLine A93 CAN

1. Снять пластиковую накладку под рулевой колонкой Nissan X-Trail. Для этого необходимо сначала отвернуть два болта крепления ручки отпирания капота и снять её. Снять накладку с левой стороны передней панели (крепление на защёлках). Затем снять пластиковую накладку под рулевой колонкой (на защёлках).

Точки подключения на Nissan X-Trail T32

2. Для доступа к замку зажигания Nissan X-Trail, снять рулевой кожух. Для этого сначала необходимо снять пылезащитный кожух рулевой колонки (крепление на защёлках), затем отвернуть два самореза со стороны руля и снять его

Точки подключения на Nissan X-Trail T32

3. Снять панель приборов Nissan X-Trail. Для этого необходимо сначала снять левую декоративную накладку воздуховода (крепление на защёлках), затем снять блок управления климат-контролем (крепление на защёлках). Снять правую декоративную накладку панели, затем снять декоративную накладку панели приборов, отвернуть два самореза крепления и вынуть панель, отсоединив разъёмы.

Точки подключения на Nissan X-Trail T32

4. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте

5. Установить под капотом сирену (крепить на саморезы), датчик температуры двигателя (с помощью пластиковых стяжек) и концевик. Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита. Для доступа к месту установки сирены снять воздуховод.

Точки подключения на Nissan X-Trail T32

Точки подключения на Nissan X-Trail T32

6. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за панелью приборов над воздуховодом.

7. Выполнить подключение массы охранно-телематического комплекса StarLine на штатный болт слева от монтажного блока предохранителей.

Точки подключения на Nissan X-Trail T32

8. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте диагностического разъёма  (OBD II).



Точки подключения на Nissan X-Trail T32



9. В жгуте разъёма замка зажигания выполнить подключение цепей автозапуска двигателя согласно Схеме 1.

Точки подключения на Nissan X-Trail T32

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем разместить антенну модуля обхода ВР-03 на штатной антенне, расположенной на замке зажигания

Точки подключения на Nissan X-Trail T32

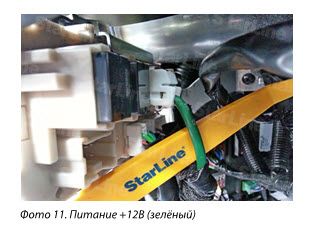

11. Выполнить подключение питания охранно-телематического комплекса на монтажном блоке предохранителей. Данное соединение рекомендуется выполнять методом пайки.

Точки подключения на Nissan X-Trail T32
