BAIC U5 Plus подключение сигнализации Пандора

  • 257 Просмотров

BAIC U5 Plus запуск двигателя

Установка охранной системы Пандора с автозапуском двигателя на BAIC U5 Plus в комплектации с кнопкой Start Stop и АКПП

Точки подключения

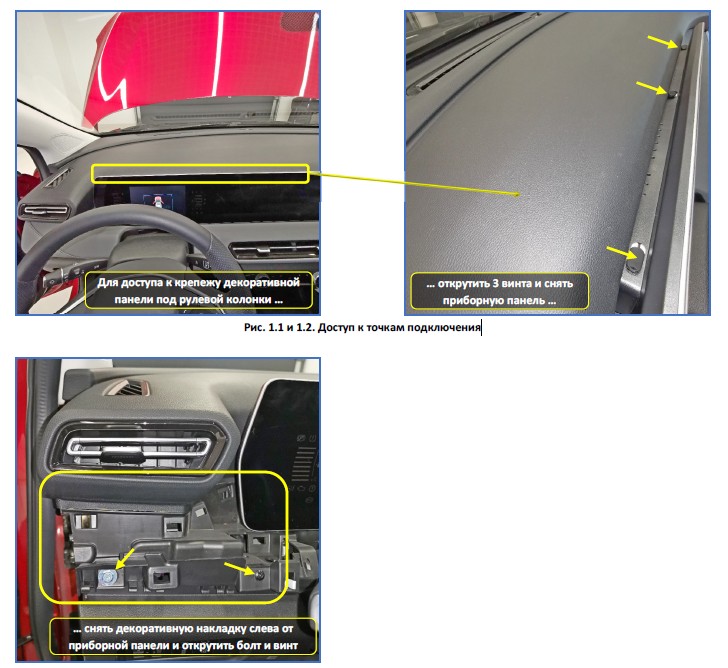

Доступ к точкам подключения

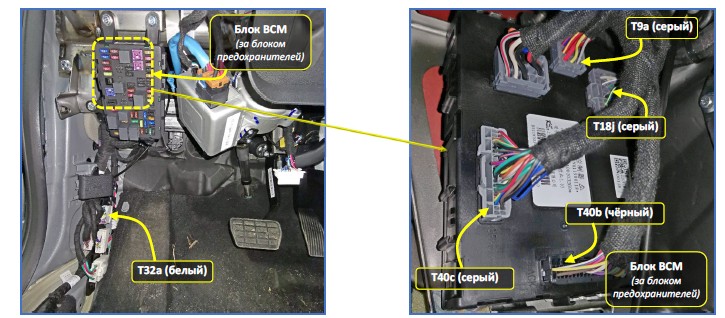

Точки подключений СЛЕВА от рулевой колонки

Блок BCM

Точки подключений СЛЕВА от рулевой колонки

разъём T40c

Серый разъём T40c блока BCM СЛЕВА от рулевой колонки за блоком предохранителей

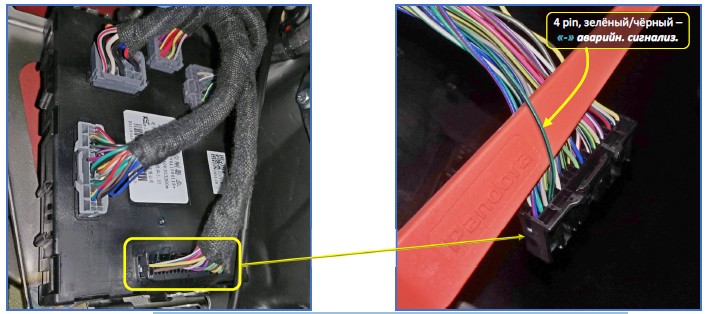

аварийная сигнализация

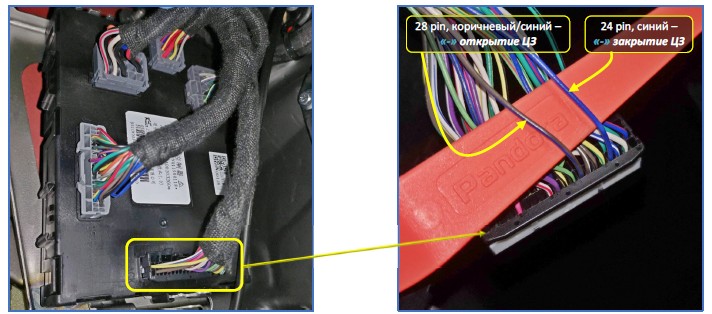

открытие ЦЗ

Чёрный разъём T40b блока BCM СЛЕВА от рулевой колонки за блоком предохранителей

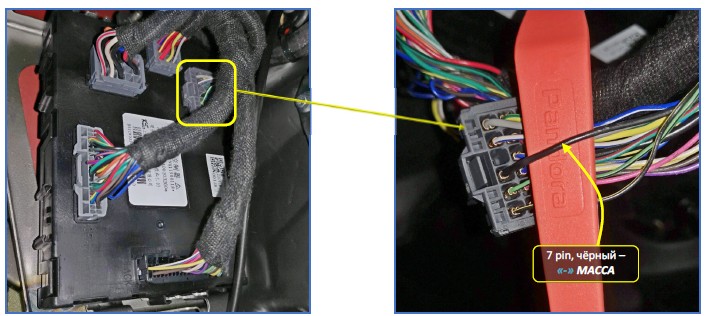

МАССА

Серый разъём T18j блока BCM СЛЕВА от рулевой колонки за блоком предохранителей

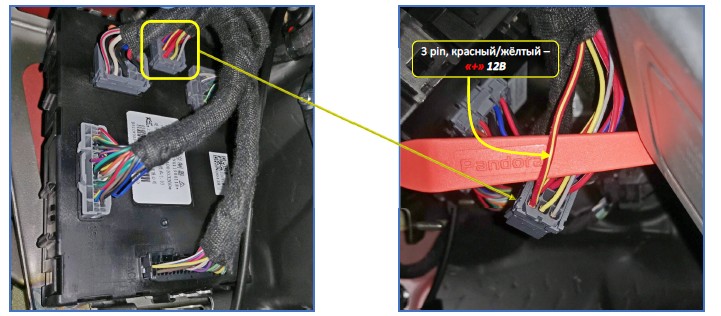

12В

Серый разъём T9a блока BCM СЛЕВА от рулевой колонки за блоком предохранителей

зажигание

зажигание

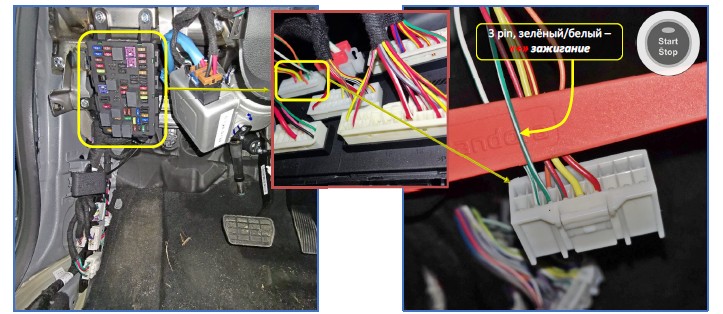

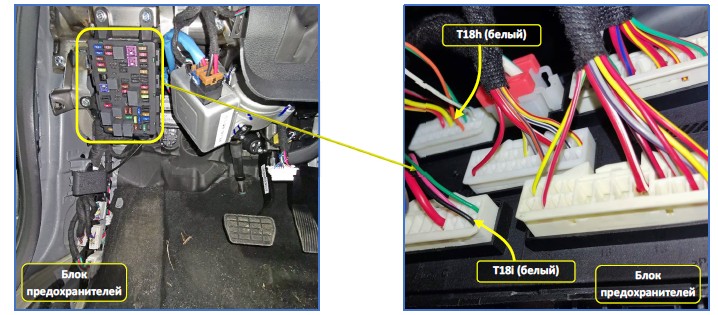

Белый разъём T18h блока предохранителей СЛЕВА от рулевой колонки

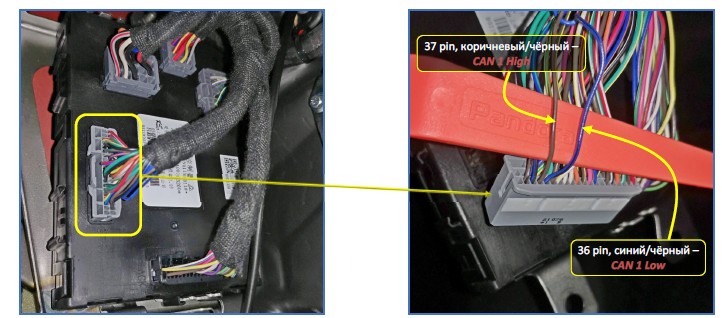

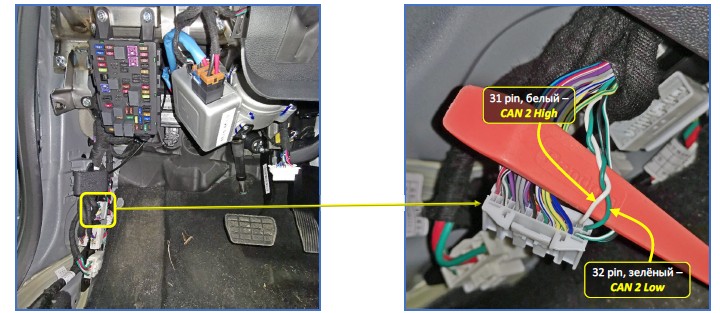

CAN

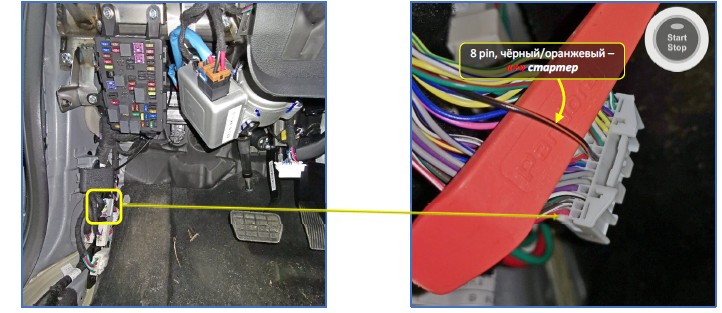

стартер

Белый переходной разъём T32a за передней левой кик‐панелью
