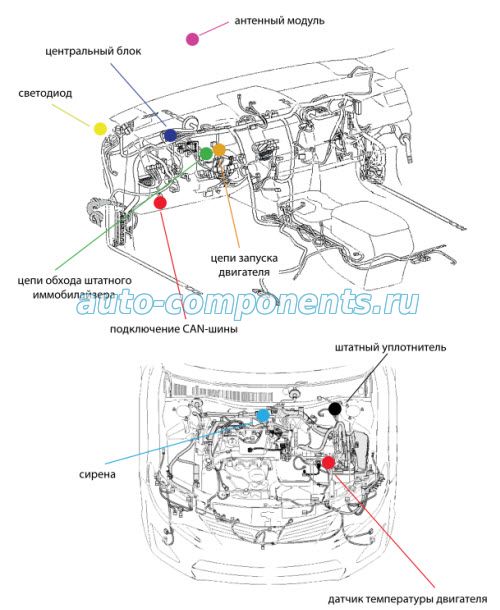

Точки подключения бесключевого обходчика Starline F1 на Chevrolet Cruze
Как установить сигнализацию старлайн и разобрать пластиковые накладки, а также установить сирену, антенну и датчик удара на Шевроле Круз описано в этой статье точки подключения Шевроле Круз, Руководство по ремонту Шевроле Круз
Starline F1 отдельно не продается, входит в комплект StarLine A93 F1 модели сигнализации с запуском двигателя и не сканируемым кодом управления
Выполнить подключение СAN-шины сигнализации StarLine в жгуте диагностического разъёма OBD 2
.
В случае установки охранно-телематического комплекса на а/м с РКПП выполнить подключение имитации нажатия педали сцепления в режиме автозапуска согласно Схеме 1

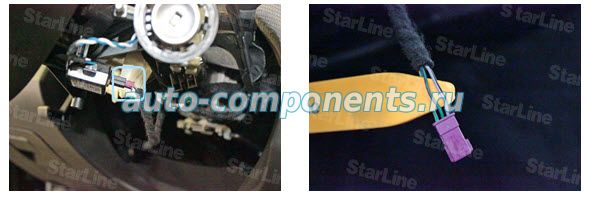

В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя - аксессуары (зелёный провод модуля автозапуска) и зажигание (желтый провод модуля автозапуска). Провод стартера (чёрно-жёлтый) на данном автомобиле не используется. Данные соединения рекомендуется выполнять методом пайки

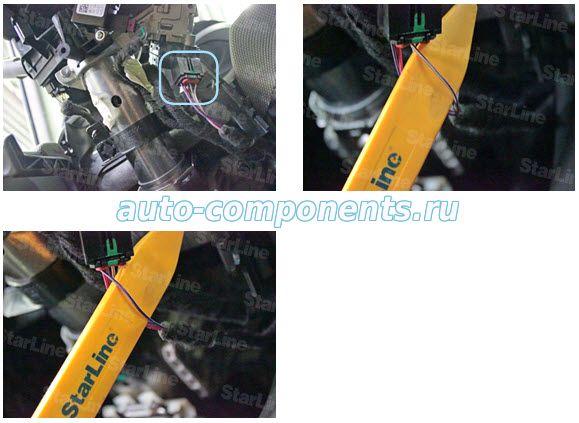

Выполнить подключение модуля временного отключения иммобилайзера StarLine F1 в жгуте разъёма штатного иммобилайзера на замке зажигания

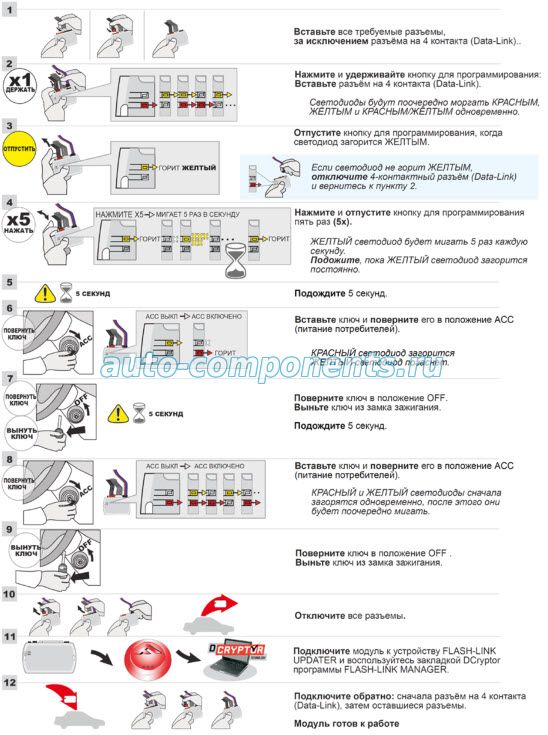

Запрограммировать модуль временного отключения штатного иммобилайзера StarLine F1 согласно процедуре программирования ниже
Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска на монтажном блоке предохранителей. Данные соединения рекомендуется выполнять методом пайки
