Suzuki SX4 с 2016 года установка сигнализации

Точки подключения Suzuki SX4 с 2016 года

Точки подключения Suzuki SX4 с 2016 модельного года, в комплектации с ключом или кнопкой запуска

Схема установки сигнализации с запуском двигателя

Подключение питания и контроля включенного зажигания Suzuki SX4

Подключение питания и контроля включенного зажигания Suzuki SX4

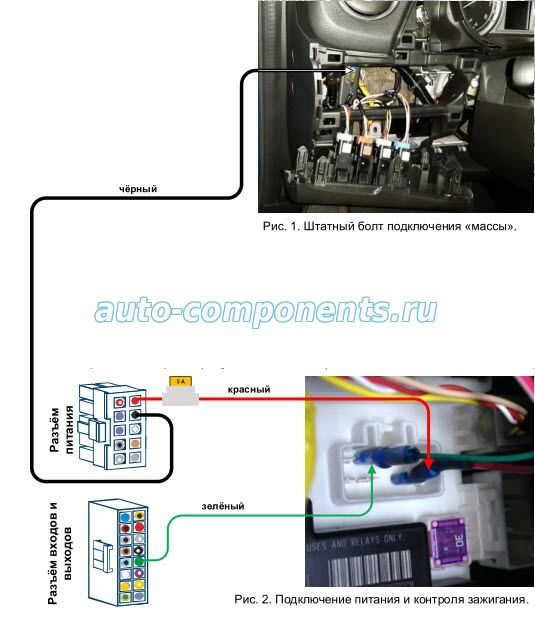

 Подключить чёрный провод разъёма питания к «массе». В качестве «массы» можно использовать любую удобную точку подключения на корпусе автомобиля, или штатный провод «массы». Пример подключения точки «массы» под болт за съёмной панелью штатных кнопок управления автомобиля (включение противотуманных фар и др., слева от рулевой колонки)

Подключить красный провод разъёма питания к постоянному источнику +12В. Возможная точка подключения – на неиспользуемом для комплектации с кнопкой запуска двигателя Старт Стоп 6-контактном разъёме, под пластиковой заглушкой, на блоке BCM. Снять заглушку, под ней находятся 6 клемм контактов, см. рис 2. Крайние правые клеммы – «+12В». Подключение контроля зажигания можно выполнить на том же 6-контактном разъёме. Контроль включенного зажигания осуществляется с помощью  тонкого зеленого провода разъёма входов и выходов. Подключите этот провод к средней клемме разъёма в верхнем ряду

Подключение зеленого тонкого провода (контроль зажигания) обязательно, для всех систем Suzuki SX4

Подключение к шине CAN Suzuki SX4

Подключение к шине CAN Suzuki SX4

Подключение к шине CAN можно выполнить на диагностическом разъёме OBD2.

Подключить зелёный провод разъёма CAN и K-Line - CAN High системы Scher-Khan - к красному проводу, pin 6 разъёма диагностики, см. рис. 3.
Подключить синий провод разъёма CAN и K-Line  - CAN Low системы Scher-Khan - к белому проводу, pin 14 того же разъёма.

Подключение к шине CAN Suzuki SX4

 Подключение к шине CAN можно также выполнить в жгуте разъёма панели приборов, см. рис. 4.

    Подключить зелёный провод разъёма CAN и K-Line - CAN High системы Scher-Khan - к красному проводу, pin 23 разъёма панели приборов, см. рис. 4.
     Подключить синий провод разъёма CAN и K-Line  - CAN Low системы Scher-Khan - к белому проводу, pin 11 того же разъёма.

Подключение блокировки Suzuki SX4

Для выполнения блокировки двигателя применяем внешнее нормально-замкнутое (при заводском значении функции 2-6=1) реле
блокировки

 Это реле контактами 30 и 87а устанавливаем в разрыв блокируемой цепи. Управляющим минусом реле является синий провод разъёма входов и выходов системы Scher-Khan. Этот провод подключаем к контакту 86 реле. Контакт 85 реле подключаем к проводу приходящего питания +12В до разрыва цепи блокировки, см. схему на рис. 5.

Подключение блокировки Suzuki SX4

 В качестве блокируемой цепи можно использовать, например, цепь топливного насоса - розовый провод на разъёме слева от BCM или в жгуте проводов в левом пороге, см. рис. 6 и рис. 7.

Подключение блокировки Suzuki SX4

Подключение цепей автозапуска на Suzuki SX4

Подключение цепей автозапуска на Suzuki SX4

 Для имитации нажатия кнопки Старт Стоп  в CAN программе L4_Suzuki_2016_v2.5.MGF используется встроенное реле, которое в заводских настройках системы Scher-Khan по умолчанию служит для управления аварийной сигнализацией (2 фиолетовых и красный/ белый провода разъёма питания). При значении функции 3-5=2  это реле передаётся под управление встроенного в сигнализацию CAN модуля. Фиолетовые провода подключаются к двум контактам кнопочного выключателя зажигания - на красный, (pin 1) и розовый (pin 5)  провода белого 10-контактного разъёма кнопки, см. рис. 10 на стр. 13. Это провода кнопки
Старт Стоп, на которых в состоянии «не нажата» присутствует сигнал «+12В», а в состоянии «нажата»  подаётся сигнал отрицательной полярности ("-" ). Красный/белый провод, НР контакт реле, подключается к «массе».

Схема подключения модуля обхода иммобилайзера

Схема подключения модуля обхода иммобилайзера

Подключение имитации открытия двери водителя

Для корректного завершения режимов автозапуска, резервирования автозапуска для комплектации с механической КПП, а также «Pit-Stop» и «Турбо», (при их использовании), на модели Suzuki SX4 New в комплектации с кнопкой запуска двигателя Старт Стоп следует сымитировать открывание двери водителя автомобиля и вынос из салона чип-ключа при завершении этих режимов.

Подключение имитации открытия двери водителя

Автозапуск с ключом Suzuki SX4

Автозапуск с ключом Suzuki SX4

Подключение входа «+ питания выходов автозапуска», контроля включенного зажигания и цепей автозапуска на автомобиле в комплектации с ключом зажигания удобно осуществлять в жгуте проводов на разъёме замка зажигания. Подключить красный/чёрный провод разъёма автозапуска – вход «Питание выходов автозапуска» - к постоянному источнику +12В - красному проводу, pin 3 на разъёме замка зажигания.
