Сузуки Витара с 2015 года, установка сигнализации

  • 18491 Просмотр

Сузуки Витара 2 установка сигнализации

Точки подключения Suzuki Vitara с 2015 года

Устанавливаем сигнализацию Пандора с запуском двигателя

Подключение к CAN Suzuki Vitara

Подключение к CAN Suzuki Vitara

Витая пара CAN-шины находится в жгуте разъёма блока OBD II или панели приборов.

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый - к  красному ( CAN-H)
 оранжево-черный - к  белому ( CAN-L).

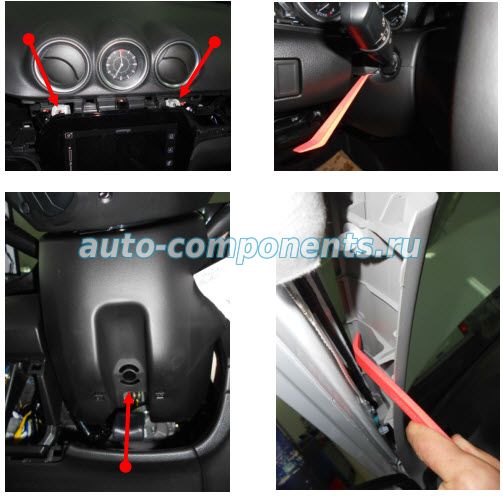

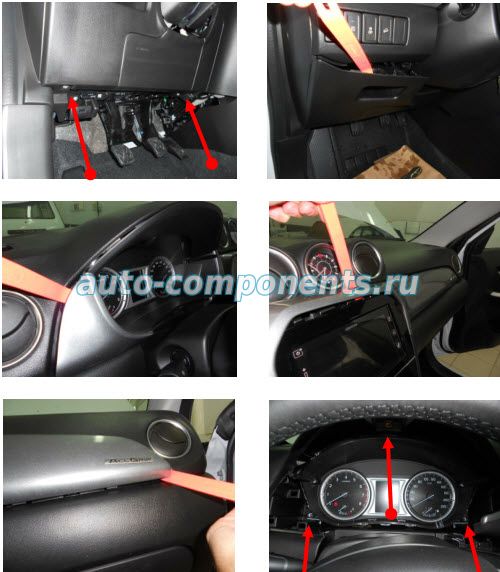

Демонтаж пластиковых панелей Suzuki Vitara

Демонтаж пластиковых панелей Suzuki Vitara

Демонтаж пластиковых панелей Suzuki Vitara

Подключение цепи световой сигнализации

Подключение цепи световой сигнализации

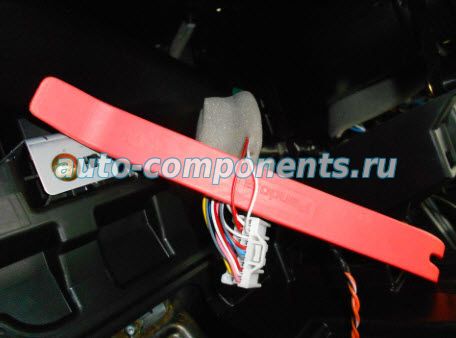

Подключение цепей для автозапуска Сузуки Витара с ключом

Подключение цепей для автозапуска Сузуки Витара с ключом



  •  красный-  +12 В
  •  желтый-  зажигание/2
  •  синий-  АСС
  •  коричневый- стартер
  •  зелёный- зажигание/1
  •  белый-  +12 В

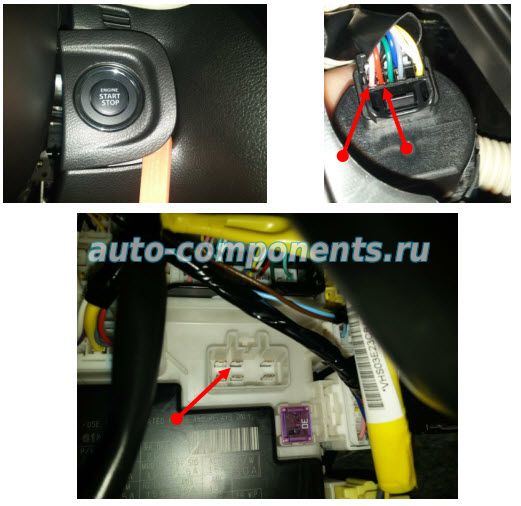

Подключение цепей для автозапуска Suzuki Vitara с кнопкой START/STOP

Подключение цепей для автозапуска Suzuki Vitara с кнопкой START/STOP

 Розовый провод и  Красный провод управление отрицательным импульсом.


Для контроля зажигания подключитесь  в свободном  разъеме  на блоке BCM

Имитации нажатия педали тормоза

Имитации нажатия педали тормоза

Для имитации нажатия педали тормоза, подключитесь к концевику педали тормоза

Светло зелёный провод управление положительным потенциалом.

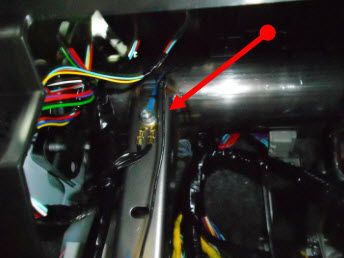

Подключение массы в штатное место

Подключение массы в штатное место
