AUDI A7 с 2012 года Установка сигнализации - Пандора

  • 17339 Просмотров

AUDI A7 Установка сигнализации

Точки подключения AUDI A7 в кузове Sportback, с автоматической коробкой передач

Устанавливаем сигнализацию Pandora с запуском двигателя, для обхода штатного иммо используем обходчик DI-02 или DI-03

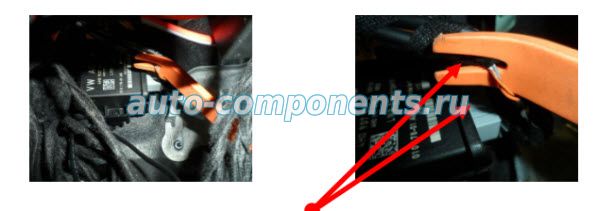

Подключение к CAN AUDI A7

Подключение к CAN AUDI A7

Подключитесь к витой паре в следующей последовательности:
 оранжево-белый - к  оранжево-зеленому  ( CAN-H);
 оранжево-черный - к  оранжево-коричневому  ( CAN-L).

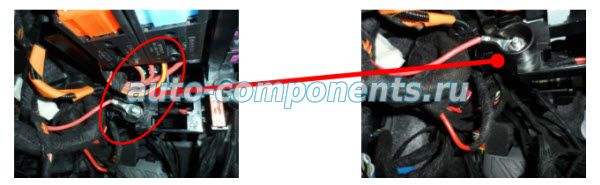

Подключение питания: +12В AUDI A7

Подключение питания: +12В AUDI A



Для подключения +12В .

Подключение проводов :
 красный провод  - к силовому
 красному (+12В)

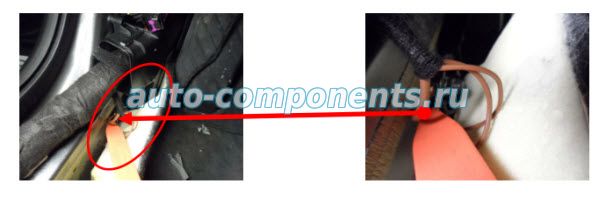

Подключение питания массы AUDI A7

Подключение питания массы AUDI A7

Черный провод  - к силовому коричневому проводу.
Массу подключаем в штатном месте.

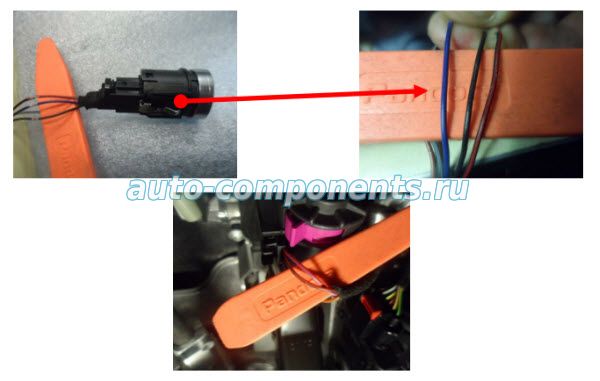

Подключение Автозапуска AUDI A7

Подключение Автозапуска AUDI A7

На три провода через диоды подключаем канал (CH-Зажигание1) настроенный как кнопка Start/Stop, управление кнопкой отрицательным потенциалом.

Для обхода штатного иммобилайзера используйте обходчик DI-03, Разрешите пункт в настройках канала обходчика, (Включать обходчик во время работы двигателя).

Для имитации нажатия педали тормоза подключите нормально разомкнутые контакты реле к проводам указанных на рисунке, управление реле осуществляется каналом АСС.
