Mazda CX-9 2 установка сигнализации - бесключевой обход

Точки подключения сигнализации на Мазда СХ 9 второе поколение - модель с 2016 года - настройка бесключевого обходчика штатного иммо

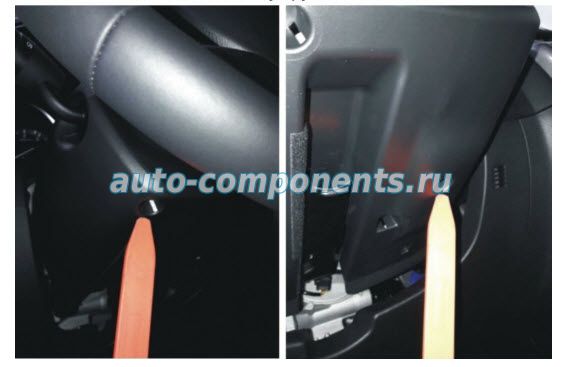

Для установки базового блока и подключения основных цепей снимите кожух рулевой колонки.

Основные подключения выполняются к разъемам блока под рулевой колонкой

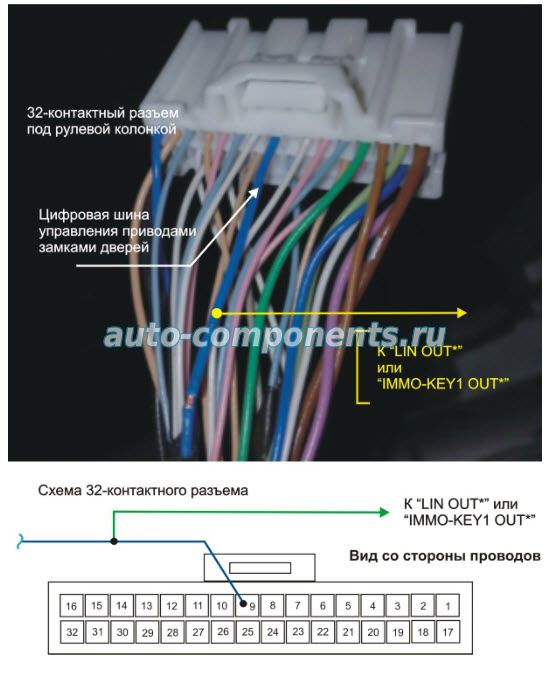

Под рулевой колонкой располагается блок с двумя белыми разъемами: 24-контактным и 32-контактным. Показаны контакты проводов 24-контактного разъема, провода которых используются для основных подключений устанавливаемой системы. К одному из проводов 32 – контактного разъема подключается управление по LIN-шине для отпирания/запирания замков дверей.

Точка подключения Мазда Сх9

Витая пара проводов CAN-шины находится в OBD II разъеме или под рулевой колонкой. Возможны оба варианта подключения.

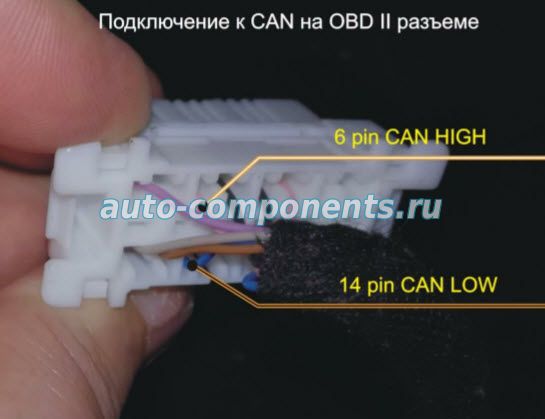

Подключение на OBD II разъеме: 6 контакт – CAN HIGH, 14 контакт– CAN LOW.

Подключитесь к витой паре CAN в следующей последовательности:
Провода системы Провода автомобиля
оранжево/белый – CAN1 HIGH Розовый 6 Pin  OBD II CAN HIGH
оранжево/черный – CAN1 LOW Синий 14 Pin OBD II CAN LOW

Управление отпиранием/запиранием замков дверей осуществляется через цифровую шину

В системах где присутствует порт «IMMO KEY» подключение происходит к выходу «IMMO KEY 1 OUT».
В системах, где порт IMMO KEY отсутствует, но присутствует LIN, подключение производится к выходу «LIN OUT».

Подключение цепей автозапуска выполняются в белом разъеме блока под рулевой колонкой.

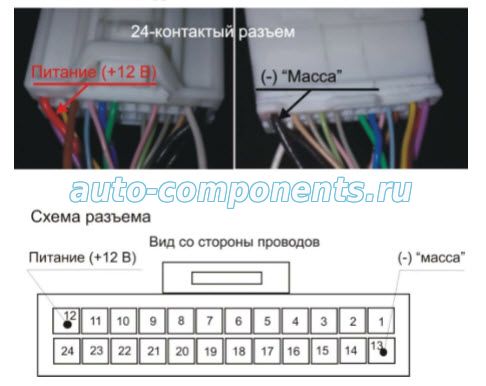

Питание системы можно подключить в том же разъеме – белый 24-контактный разъем под рулевой колонкой.

настраивается на обычную логику работы с ключом.

1. В настройках системы «автозапуск», «обходчик штатного иммобилайзера»,«вариант бесключевого обхода» разрешите пункт: «обход по CAN».
2. «Общие настойки», «использовать LIN для реализации бесключевого обхода штатного иммобилайзера» - Запрещено
