Hyundai Santa Fe с 2013 года Установка сигнализации - АКПП, установка бесключевого обходчика

  • 6982 Просмотра

Hyundai Santa Fe Установка сигнализации

Точки подключения Hyundai Santa Fe 3 с 2013 года комплектация Старт стоп и АКПП

Устанавливаем StarLine B94 с 2CAN модулем в комплекте, а также интеллектуальный автозапуск двигателя, StarLine F1 - бесключевой обходчик

1. Снять коленный буфер со стороны водителя. Для этого необходимо демонтировать левую накладку торпедо и отвернуть два самореза под ней, затем отвернуть два самореза в нижней его части и вынуть его (на защёлках). Затем снять коленную подушку безопасности, отвернув три гайки её крепления.

Точки подключения Hyundai Santa Fe

Разъём подушки не отсоединять

2. Снять комбинацию приборов. Для этого необходимо снять верхнюю и нижнюю декоративные накладки (на защёлках), отвернуть два самореза крепления комбинации приборов и вынуть её, отсоединив разъёмы.

Точки подключения Hyundai Santa Fe

3. Установить антенну со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте

4. Установить под капотом сирену (крепить на болт М6 и саморез) и датчик температуры (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

Точки подключения Hyundai Santa Fe

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за комбинацией приборов.  Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.

6. Выполнить подключение массы охранно-телематического комплекса StarLine в штатное место за комбинацией приборов.

Точки подключения Hyundai Santa Fe

7. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте нижнего разъёма в левой кик-панели

Точки подключения Hyundai Santa Fe

8. Выполнить подключение модуля временного отключения иммобилайзера StarLine F1 в жгуте верхнего разъёма в левой кик-панели согласно схеме подключения ниже. Затем запрограммировать модуль согласно процедуре программирования.

Точки подключения Hyundai Santa Fe

Точки подключения Hyundai Santa Fe

9. В жгуте этого же разъёма выполнить подключение силовых цепей запуска двигателя. Данные соединения рекомендуется выполнять методом пайки.

Точки подключения Hyundai Santa Fe

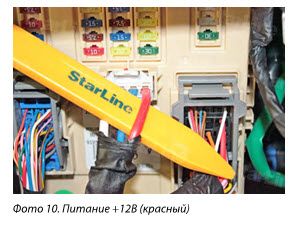

10. Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска на монтажном блоке предохранителей. Данное соединение рекомендуется выполнять методом пайки.

Точки подключения Hyundai Santa Fe
