Подключение сигнализации на Hyundai Creta с 2022 года SU2

  • 7681 Просмотр

Автозапуск Крета 2022

Точки подключения на Хендай Крета 2 поколение с 2022 года в кузове SU2 комплектация с кнопкой Старт-Стоп и АКПП

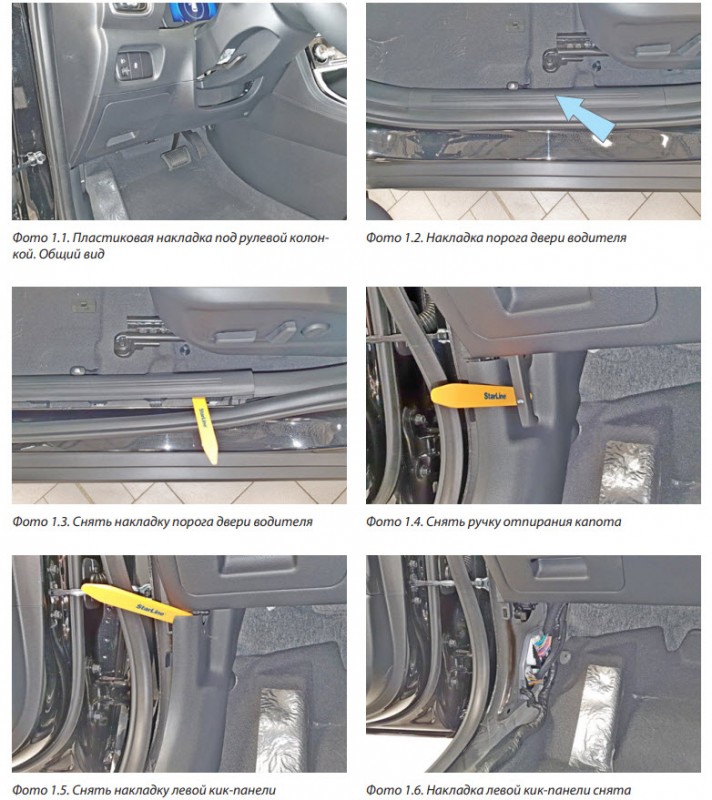

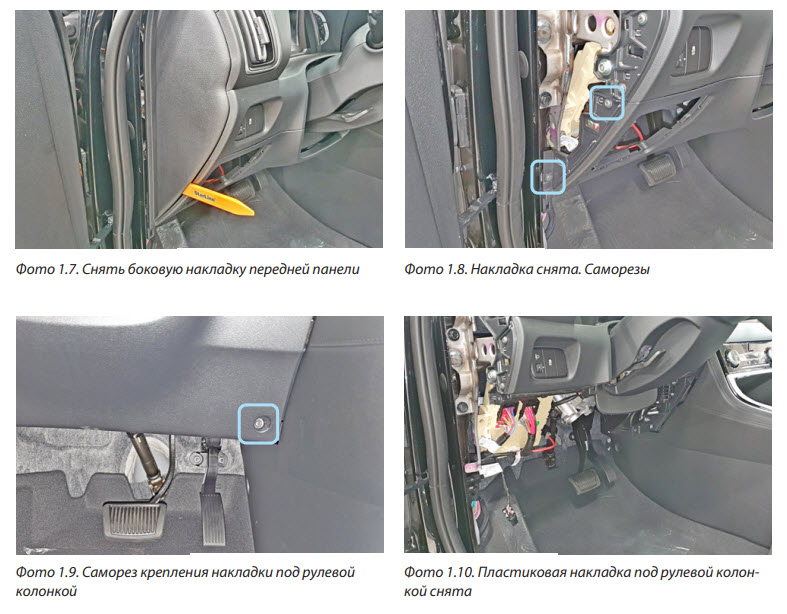

Снимаем пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять накладку порога двери водителя, ручку отпирания капота и накладку левой кик-панели (крепление на защёлках). Затем снимаем левую боковую накладку передней панели и отвернуть два самореза за ней, отвернуть саморез и два болта в нижней части накладки и снять её (на защёлках)

накладка порога двери

накладка передней панели

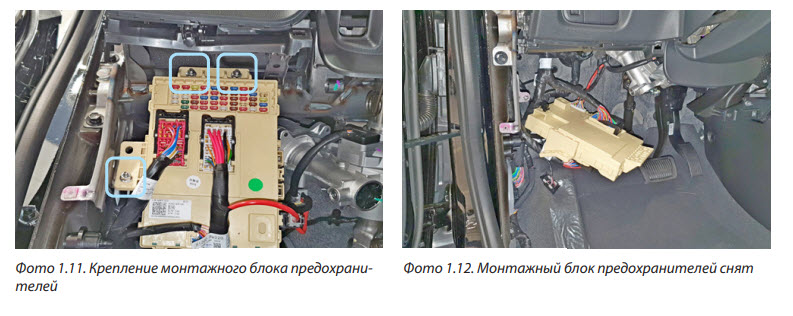

Снимаем монтажный блок предохранителей, отвернув три гайки его крепления

блок предохранителей

Подключения автозапуска Крета 2

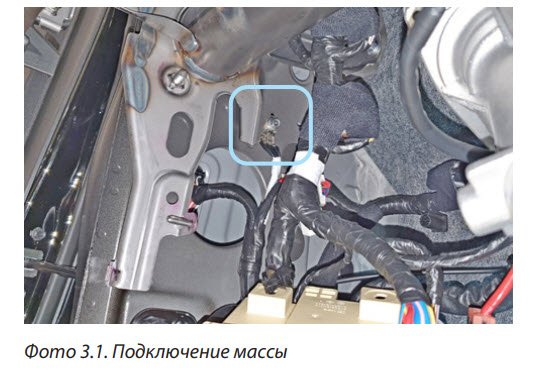

Подключение массы под штатный болт в левой кик-панели

Подключение массы

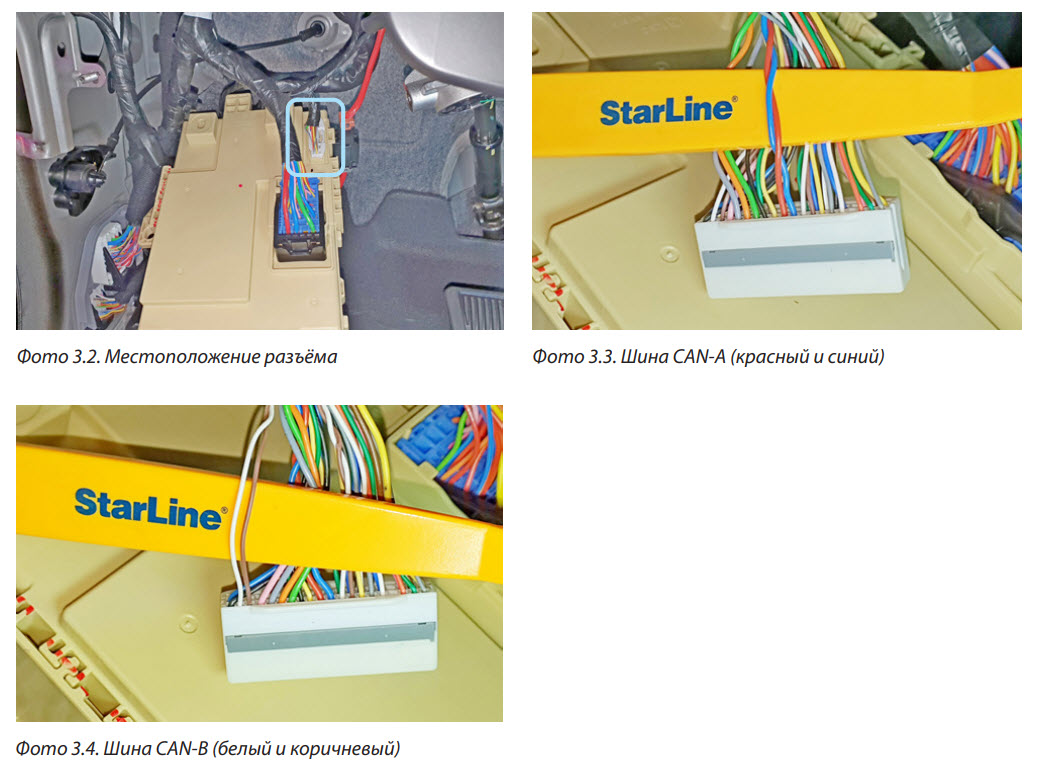

Подключение шины СAN-А и CAN-B в жгуте разъёма ICU-E на задней стороне монтажного блока предохранителей.

Подключение СAN

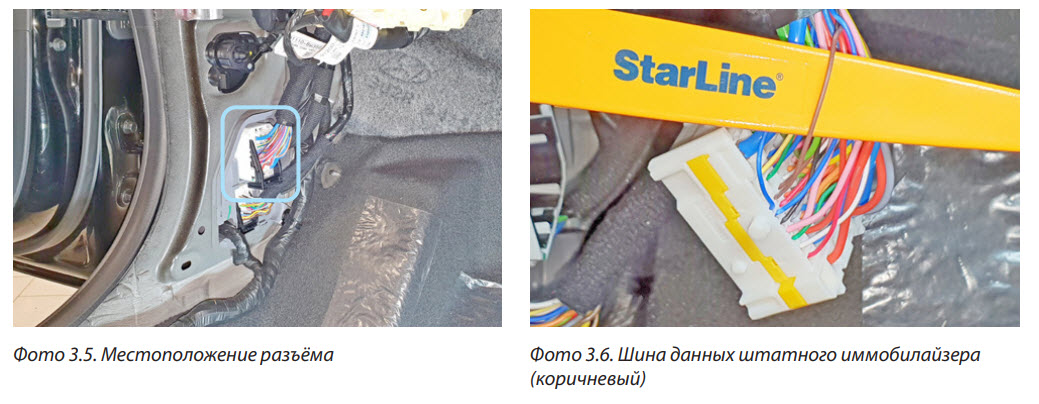

Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение LIN-шины в разрыв коричневого провода шины данных в жгуте разъёма ЕМ11 в левой кик-панели.

разъём ЕМ11

Подключение автозапуска

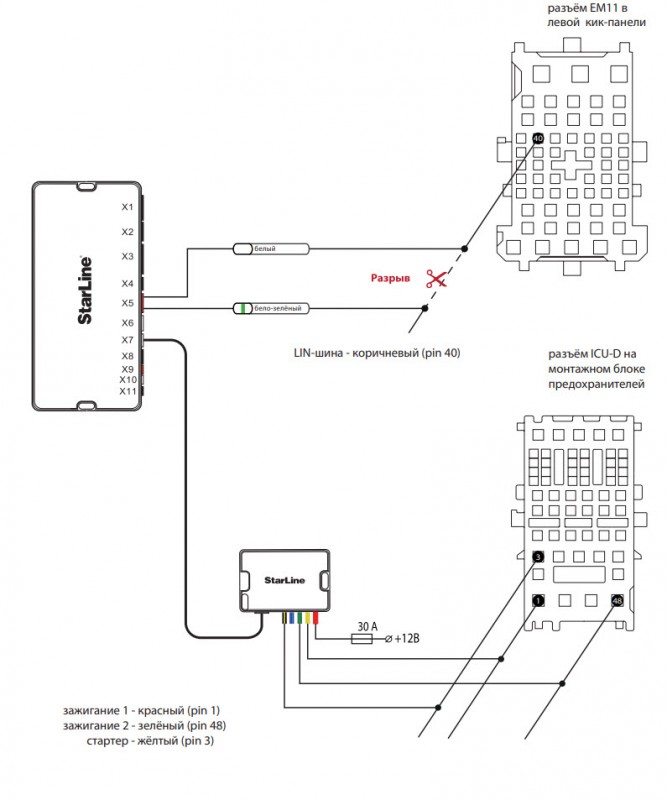

Подключение автозапуска двигателя и обхода штатного иммобилайзера

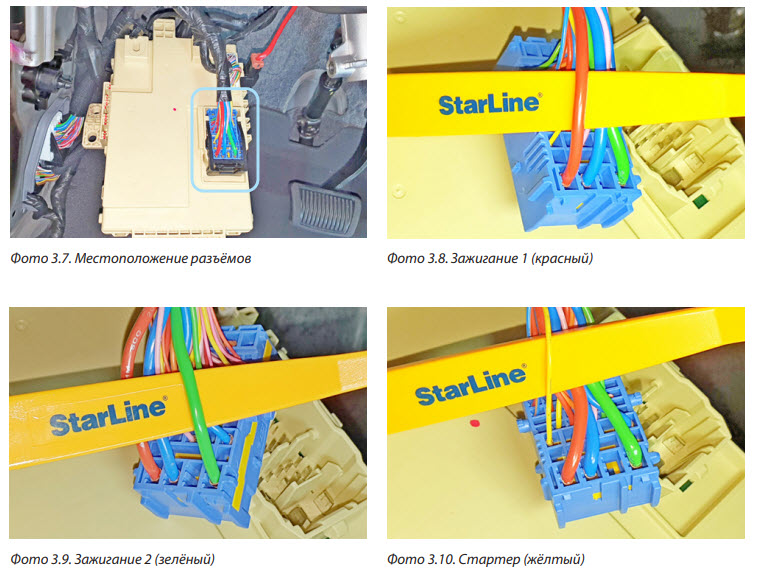

В жгуте разъёма IСU-D на задней стороне монтажного блока предохранителей подключить силовые цепи автозапуска двигателя.

разъёма IСU-D

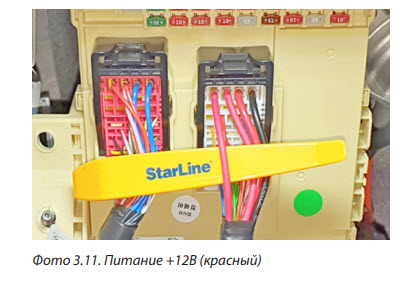

Подключение питания охранно-телематического комплекса и силового модуля автозапуска в жгуте разъёма IСU-А на передней стороне монтажного блока предохранителей.

разъём IСU-А
