Мазда сх 5 с 2017 года установка сигнализации

  • 12238 Просмотров

мазда сх 5 установка

Подключаем сигнализацию на Mazda cx 5 в кузове KF с 2017года в комплектации АКПП и система Старт Стоп

Устанавливаем охранную систему StarLine А93 с 2can 2Lin модулем и запуском двигателя

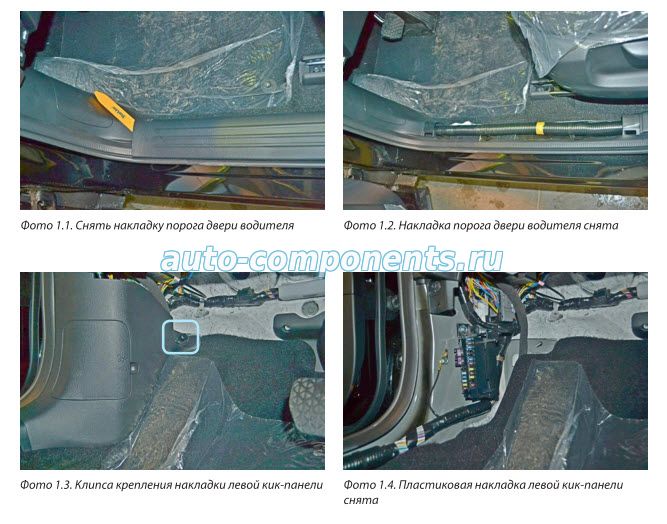

Снять пластиковую накладку левой кик-панели. Для этого сначала необходимо снять накладку порога двери водителя (крепление на защёлках), затем отвернуть клипсу крепления пластиковой накладки левой кик-панели и снять её.

Разбираем переднюю панель mazda cx 5

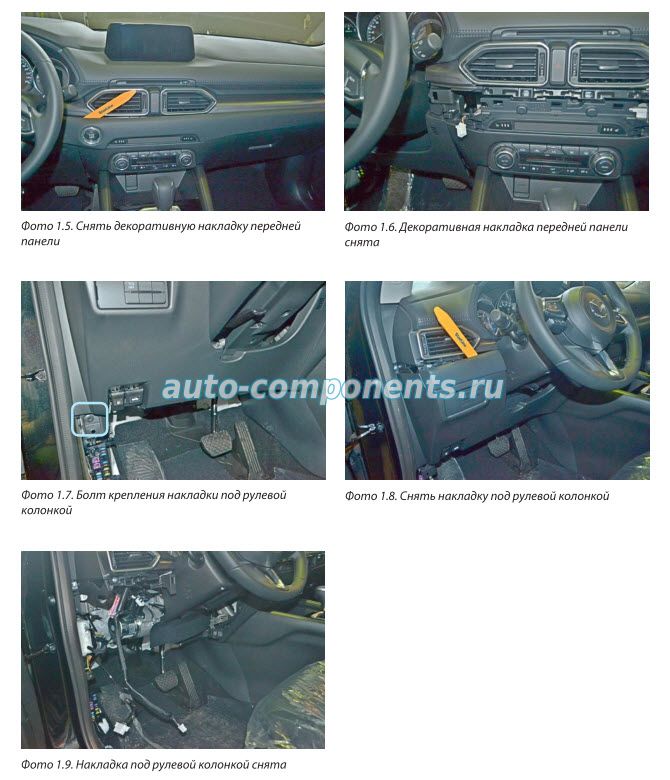

Снять пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять декоративную накладку передней панели (на защёлках) и отсоединить разъём. Отвернуть левый нижний болт накладки под рулевой колонкой и снять её (на защёлках)

Разбираем переднюю панель mazda cx 5

Снять пластиковую накладку передней панели (на защёлках) и отсоединить разъём. Далее снять накладку передней панели над левым воздуховодом. Затем отвернуть три самореза крепления панели приборов и снять её

Разбираем переднюю панель mazda cx 5

Точки подключения новая Мазда сх 5

 Подключение массы под штатный болт под верхним воздуховодом.

Подключение Can Мазда Сх5

Подключение шины СAN-А в жгуте диагностического разъёма (ОВD-2). Шину LIN-А подключить в белом верхнем разъёме над блоком предохранителей. Шину LIN-B подключить в жгуте за блоком предохранителей согласно Схеме 1

Точки подключения новая Мазда сх 5

Подключение автозапуска двигателя в чёрном разъёме над блоком предохранителей.

автозапуск mazda cx 5

Подключение питания и силового модуля автозапуска над монтажным блоком предохранителей
