Схема установки сигнализации на Renault Logan 2 модель с 2014 года
Устанавливаем сигнализацию Pandora DX 50 B с автозапуском и Can - Lin модулем в комплекте
Подключение к CAN Рено Логан
Витая пара CAN-шины находится в жгуте диагностического разъема OBD-2 в разъеме приборной панели или блока BCM.
Подключитесь к витой паре в следующей последовательности:
оранжево-белый - к белому, 6 пин ( CAN-H);
оранжево-черный - к коричневому, 14 пин ( CAN-L)
Разборка салона логан 2
Для подключения к кнопке аварийки требуется снять пластиковую накладку, накладка крепится на пластиковых клипсах.
Снимаем подрулевой пластик для подключения автозапуска
Подключение автозапуска Логан 2
Подключение проводов за приборной панелью или на блоке BCM:
красный провод (+12В).
Черный масса.

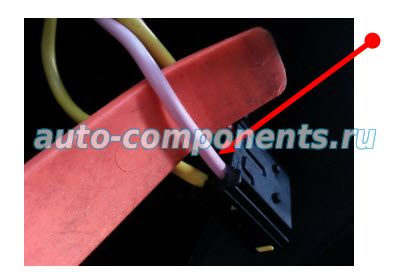

АСС желтый провод напротив розового. Зажигание желтый провод напротив красного на замке зажигания.

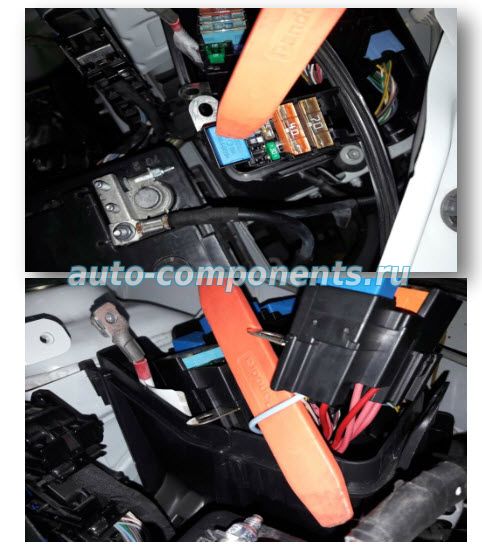

К стартеру подключаемся к силовому реле управления стартера под капотом, Светло синий провод

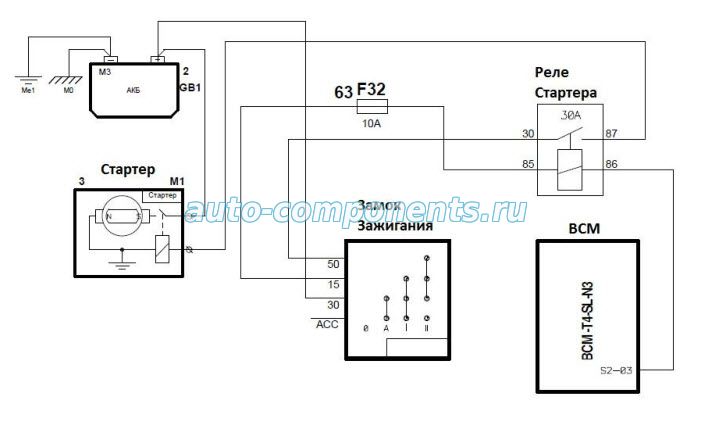

Второй вариант подключения стартера в салоне на замке зажигания
Если присутствует реле стартера, Для этого не обходимо еще использовать один канал настроенный как стартер отрицательного потенциала для управления реле стартера от блока BCM контакт 3 разъема S2
В настройках Автозапуск сигнализации, Обходчик штатного иммобилайзера разрешите пункт Обходчик штатного иммобилайзера по CAN.
