Сигнализация на Kia Soul 3 SK3

  • 8031 Просмотр

Автозапуск Киа Соул

Подключение охранной системы на Киа Соул 3 поколение в кузове SK3 с 2019 года в комплектации кнопка старт стоп и автоматическая трансмиссия

Разбираем салон Киа Соул 3

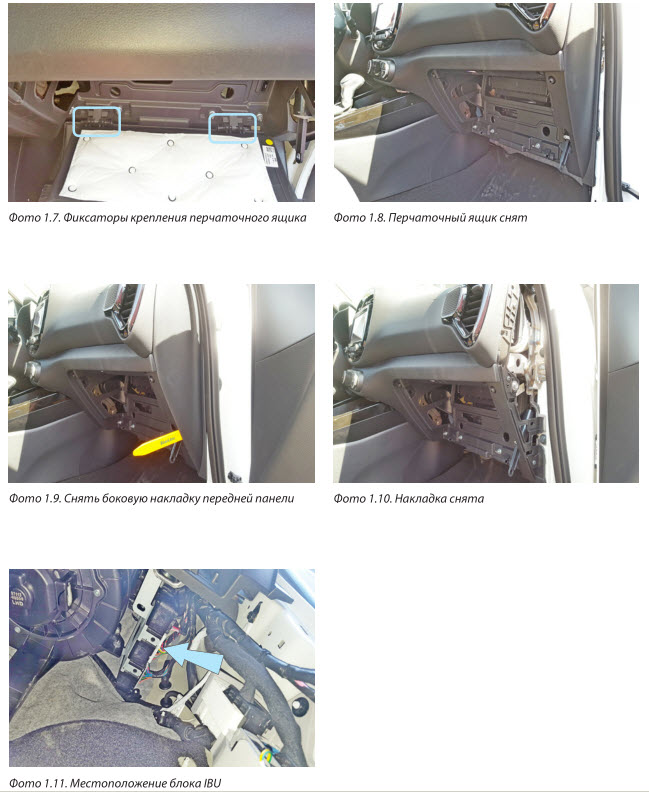

Для доступа к жгутам разъёмов блока IBU снять накладку порога двери переднего пассажира и правой кик-панели (крепление на защёлках). Отсоединяем ограничитель открытия перчаточного ящика и снять его, освободив фиксаторы.

Накладка порога двери пассажира

Затем снимаем правую боковую накладку передней панели (на защёлках).

Местоположение блока IBU

Точки подключения Киа Соул 2019

Подключение массы под штатный болт в правой кик-панели.

Подключение массы Соул

Все подключения выполнить в жгутах разъёмов блока IBU

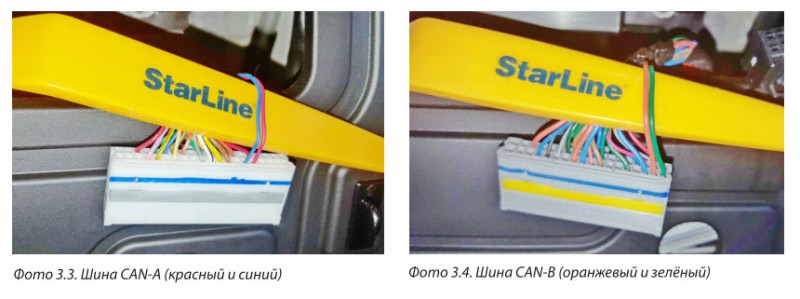

Подключение шины СAN-А в жгуте разъёма М04-В. Шину CAN-B подключить в жгуте разъёма М04-С.

Подключение шины СAN Соул

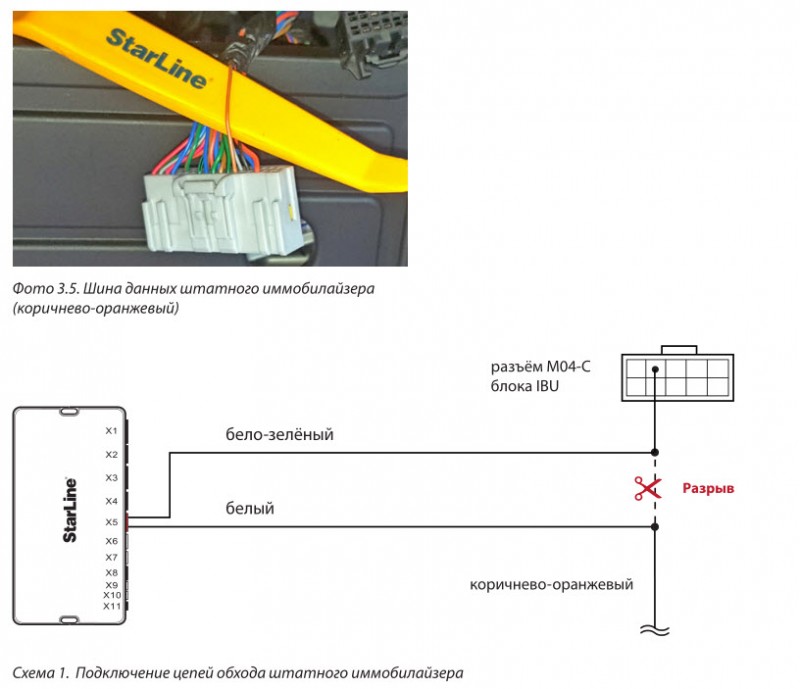

Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение LIN-шины (бело-зелёный и белый провода разъёма Х5 охранно-телематического комплекса) к коричнево-оранжевому проводу шины данных в жгуте разъёма М04-С

обход штатного иммобилайзера

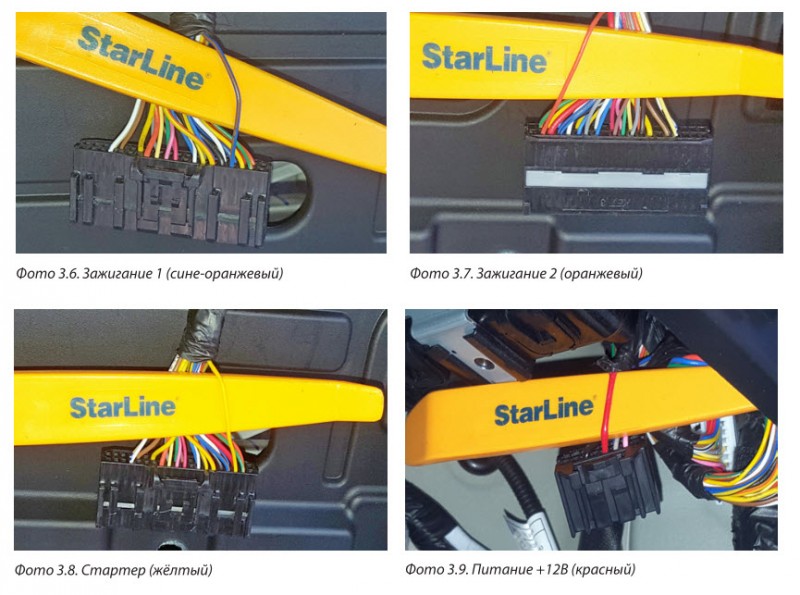

В жгуте разъёма М04-E подключить цепи автозапуска двигателя.

автозапуск двигателя Соул 2019

Подключение питания  и силового модуля автозапуска в жгуте разъёма М04-A
