Сигнализация старлайн с автозапуском на Ларгус с 2018 года

  • 15174 Просмотра

подключение сигнализации Лада Ларгус

Точки подключения сигнализации Ларгус и Ларгус Кросс с 2018 года выпуска с механической коробкой передач

Снимаем панель приборов. Для этого необходимо снять защитный кожух рулевого вала (крепление на двух саморезах и защёлках). Снимаем декоративную накладку центральной консоли (крепление на защёлках). Снять декоративные накладки справа и слева от панели приборов. Затем снять декоративную накладку панели приборов (крепление на двух саморезах и защёлках), отвернуть четыре самореза крепления панели приборов и снять её, отсоединив разъёмы.

Кожух рулевого вала снят

Правая декоративная накладка снята

Для доступа к блоку ВСМ снимаем защитную накладку педального узла (крепление на клипсах).

Защитная накладка снята

Автозапуск на Ларгус своими руками

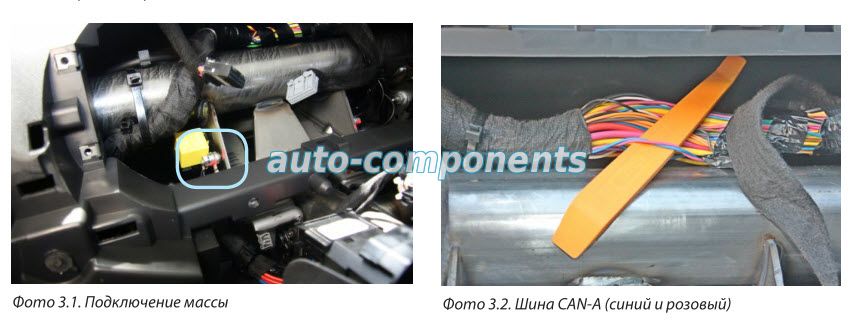

Подключение массы за панелью приборов под штатную гайку.

Шина CAN-А

Подключение шины СAN-А в жгуте за панелью приборов.

Контроль стояночного тормоза

В жгуте чёрного разъёма панели приборов подключить контроль стояночного тормоза согласно Схеме 1.

Контроль концевиков дверей

В жгуте серго разъёма панели приборов подключить контроль концевиков дверей согласно Схеме 2.

Управление световыми сигналами

Подключение цепей управления центральным замком в жгуте разъёма кнопки управления центральным замком и световыми сигналами в жгуте разъёма кнопки управления аварийной сигнализацией.

Расположение разъёма на блоке ВСМ

Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение LIN-шины в разрыв белого провода шины данных в чёрном разъёме блока ВСМ и управления индикатором штатного иммобилайзера согласно Схеме 3

Подключение LIN-шины

Стартер

В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание и силового модуля автозапуска.
