Сигнализация на Mitsubishi ASX

  • 87 Просмотров

Mitsubishi ASX автозапуск

Точки подключения на Митсубиси АСХ с 2017 года 2 рестайлинг - все комплектации

Разбираем переднюю панель Mitsubishi ASX

снимите козырек панели приборов

Снимите козырек панели приборов

Снимите накладки

кожух рулевой колонки

Снимите накладки

Подключение к CAN-шине и аварийной сигнализации

Подключение к CAN

CAN HIGH –зеленый (6)
CAN LOW –красный (5);

Управления световой сигнализацией. Тот же разъем где подключали CAN

Управления световой сигнализацией

Розовый (Pin 17). (-) «масса» -управление импульсное отрицательным потенциалом.

Подключение управления центральным замком

Возможно аналоговое управление центральным замком на данном автомобиле. Для этого нужно подключиться к проводам 26- контактного разъема в левой кик- панели

управления центральным замком

Управление импульс:
(-) – на канал отпирания;
(-) – на канал запирания

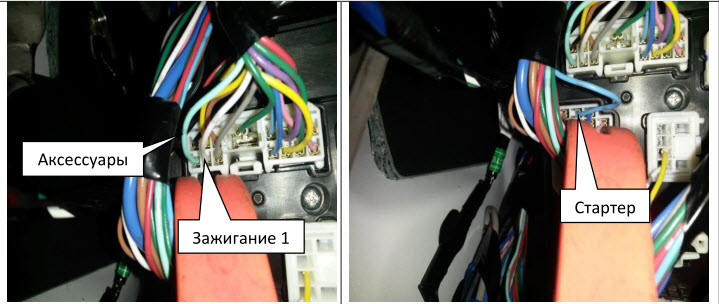

Подключение автозапуска на Mitsubishi ASX с ключевым замком зажигания.

Алгоритм автозапуска

Аксессуары (+12В) – Салатовый;
Зажигание 1 – Белый (+12В)
Стартер – Голубой (+12В)
