Сигнализация на Skoda Kodiaq - установка

  • 31268 Просмотров

шкода кодиак автозапуск

Установка Пандоры на Шкода Кодиак модель с 2016 года - первое поколение

Разбираем переднюю консоль на Кодиак

Обход штатного иммобилайзера происходит с помощью обходчика с чипом ключа

снимаем консоль Кодьяк

Блок ВСМ. Расположение разъемов, к которым будет подключена система

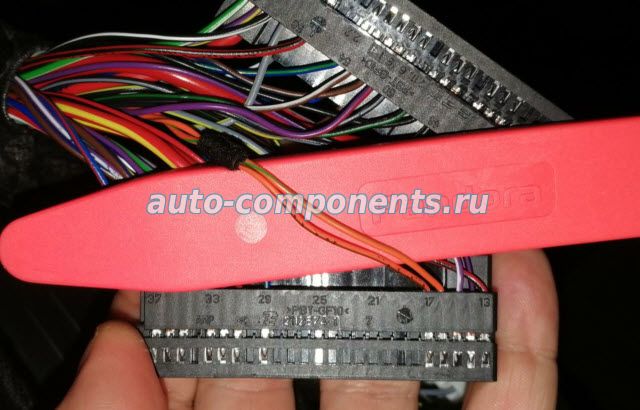

Кан на Кодиак

Подключение к CAN1 можно осуществить в разъеме А блока BCM.

Оранжево/зеленый – CAN1 HIGH
Оранжево/коричневый – CAN1 LOW

Управление аварийной сигнализацией

Управление аварийной сигнализацией. Разъем С блока ВСМ.

Коричнево/красный -  Импульсное управление (-) «масса»

Автозапуск Шкода Кодиак

Подключение автозапуска Кодиак

Управляется кнопка Start/stop с выхода, настроенного на логику работы с кнопкой запуска. Управляющий импульс – (-) «масса».

Подключение имитации нажатия на педаль тормоза. Разъем С блока ВСМ.

Подключение имитации нажатия

Черно/красный –  (+12В) – подается перед автоматическим запуском двигателя.

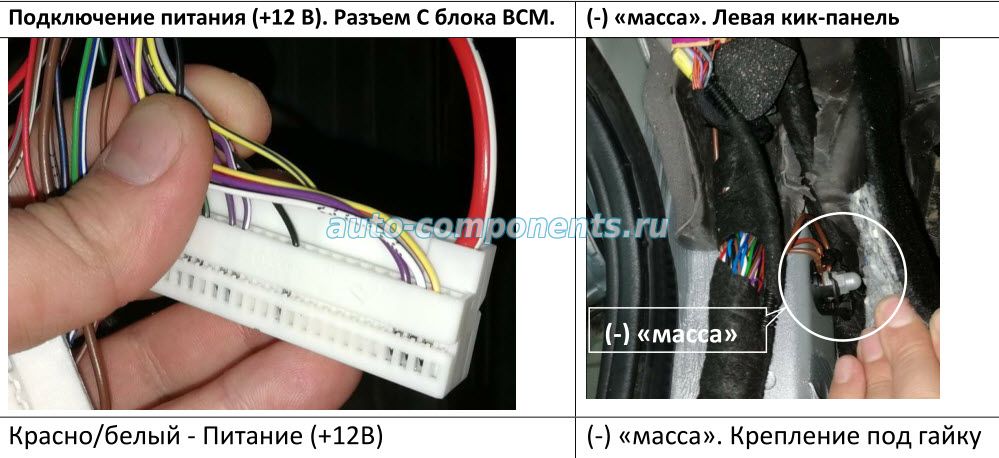

Подключение питания Кодиак

Подключить к выходу аксессуары, которой при работе управления автозапуском с логикой Start/stop имитирует нажатие педали тормоза.

Для обхода штатного иммобилайзера в настоящее время используют ключевой обходчик в который вкладывается пассивная метка штатного брелока автомобиля. Внешняя антенна обходчика размещается вблизи антенны штатного иммобилайзера автомобиля. Располагается в средней консоли вблизи рычага стояночного тормоза.
