Точки подключения Honda Fit 3

  • 36031 Просмотр

Хонда Фит сигнализация

Подключение сигнализации на Хонда Фит 3 поколение с 2013 года - все комплектации

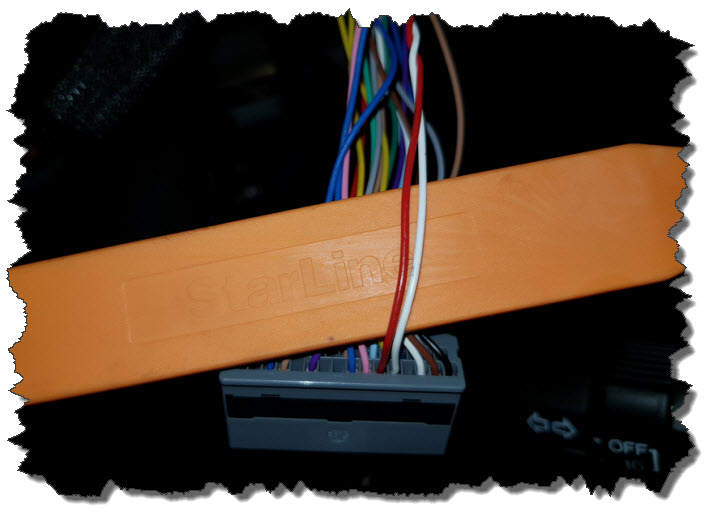

CAN-A Малый разъём блока управления доступом за приборной панелью.

разъём блока управления

CAN-A

CAN-H Пин №1 (розовый)
CAN-L Пин №11 (синий)

CAN-B Разъём приборной панели.

CAN-B Хонда Фит

Разъём приборной панели

CAN-H Пин №21 (белый)
CAN-L Пин №22 (красный)

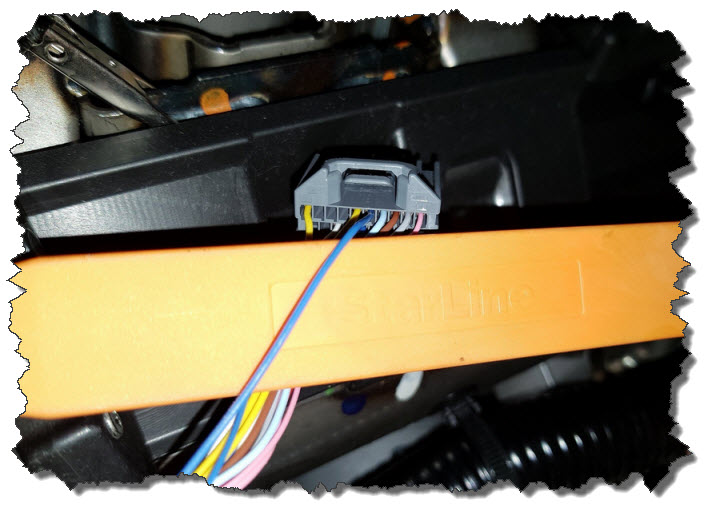

LIN-A Малый разъём блока управления доступом за приборной панелью.

управления доступом за приборной панелью

LIN Пин №5 (синий)

Автозапуск Хонда Фит

Средний разъём блока управления доступом за приборной панелью.

хонда фит установка сигнализации

Питание +12 Пин №18 (красный)
Аксессуары (+) Пин №15 (голубой)
Зажигание 1 (+) Пин №17 (розовый)
Зажигание 2 (+) Пин №16 (серый)
Стартер (+) Пин №32 (зелёный)
