Установка сигнализации Hyundai ix35 - с кнопкой Старт-Стоп

  • 182187 Просмотров

Hyundai ix35 сигнализация

Точки подключения на Hyundai ix35 с комплектацией Кнопка Старт Стоп, с 2012 года

Устанавливаем Сигнализацию StarLine B94 с запуском двигателя и дальностью управления 2000 метров, и обходчик иммо BP-03

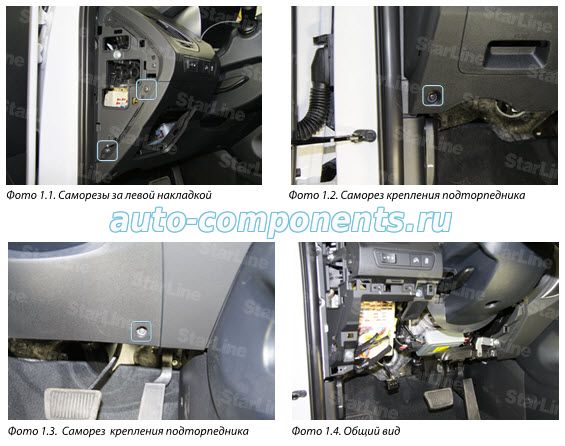

1. Для снятия подторпедника Hyundai ix35 снимаем левую накладку торпеды (на защелках). Далее отворачиваем 4 самореза крепления подторпедника и снимаем его (на защелках)

Для снятия подторпедника Hyundai ix35

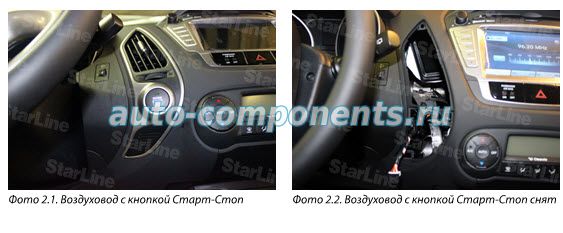

2. Снимаем левый центральный воздуховод для доступа к жгуту кнопки Старт-Стоп. Демонтаж необходимо производить начиная с верхней его части (крепление на защелках)

3. Снимаем щиток приборов Hyundai ix35. Для этого сначала снимаем нижнюю накладку щитка, отворачиваем 2 самореза под ней. Затем снимаем козырек над щитком,  потянув его на себя (крепление на защелках), отворачиваем 2 самореза под ним и вынимаем щиток приборов

Снимаем щиток приборов Hyundai ix35

4. Для доступа к применой антенне штатного иммобилайзера разбираем центральный тоннель. Сначала снимаем ручку переключения передач резко потянув её вверх. Затем снимаем накладку центрального тоннеля (на защелках), начиная с задней части (у подлокотника)

5. Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле,светодиод на левой стойке. Сервисную кнопку устанавливаем в любом удобном месте

6. Устанавливаем под капотом сирену (на штатную шпильку и гайку М6) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита

7. Блок сигнализации прячем за приборным щитком

8. Подключаем массу сигнализации за приборным щитком в штатное место

9. СAN шину подключаем на большом белом разъеме шитка приборов

10. Для обхода штатного иммобилайзер делаем 4-5 витков тонкого черного провода из комплекта StarLine BP-03 на слоте для ключа в подлокотнике. В модуль обхода ВР-03 помещаем плату ключа без батареи. Также на разъеме слота подключаем розовый провод разъема Х1 сигнализации к проводу статуса «ключ в слоте» согласно Схеме 1

11. Подключаем цепи запуска на разъеме кнопки Старт-Стоп и цепи имитации нажатия педали тормоза на разъеме концевика согласно Схеме 1

12. Сигнал стояночного тормоза на Hyundai ix35 присутствует в шине CAN. Поэтому на Hyundai ix35 с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации, а на Hyundai ix35 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, подсоединить к массе сине-красный провод, а оранжево-фиолетовый провод подключить к проводу педали тормоза в голубом разъеме левой кик-панели

13. Питание сигнализации +12В подключаем к толстому белому проводу на лицевой стороне блока предохранителей

14. Программируем параметры запуска автомобиля (Таблица 2 инструкции по установке):


Программируемая функция                                                                                    Значение функции


№08 Режим работы выхода силового модуля при дистанционном

запуске (синий провод)                                                                                  Вариант 3 Режим кнопки  “Старт-Стоп”


15. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 2625 согласно инструкции по установке.



16. При помощи диагностического оборудования либо маршрутного компьютера и инструкции по эксплуатации автомобиля, отключаем функцию «Отпирание дверей привыключении зажигания». В случае невозможности применения данных операций выполнить программирование сигнализации согласно Таблице 2 инструкции по установке:


Программируемая функция                                                                             Значение функции


№ 7 управление замками дверей при дистанц. запуске и
остановке двигателя при включенном режиме охраны                            Вариант 3 Запирание после остановки


17. Настраиваем датчики удара и наклона, проверяем работу системы. Сборку салона Hyundai ix35 проводим в обратной последовательности.
