KIA Optima модель с 2016 года JF Установка сигнализации

KIA Optima 2016 Установка сигнализации



Схема установки KIA Optima с 2016 года , кузов JF с моторами GDI и обычными

Устанавливаем сигнализацию Старлайн, причем при установке используем технологию iKey, подключаем автозапуск без использования обходчика

Точки подключения KIA Optima JF

Точки подключения KIA Optima

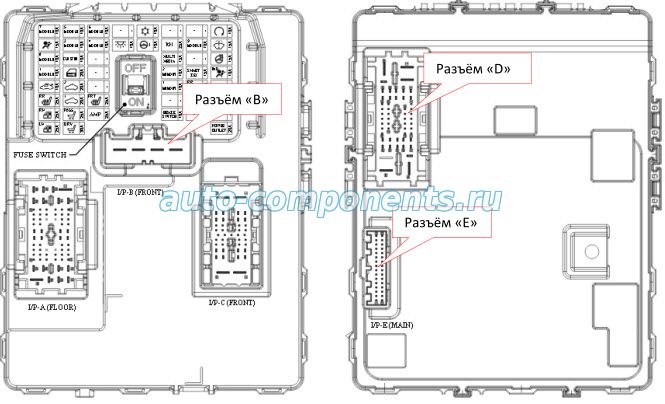

Лицевая сторона блока предохранителей – слева от рулевой колонки



Точки подключения KIA Optima

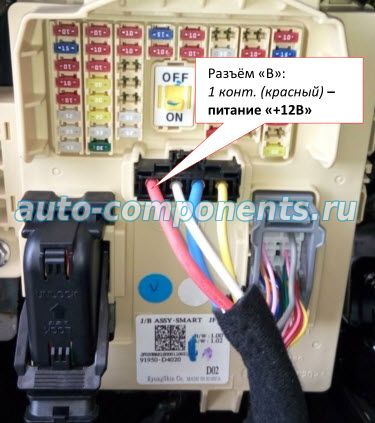

Разъём «A»: питание «+12В»

Точки подключения KIA Optima

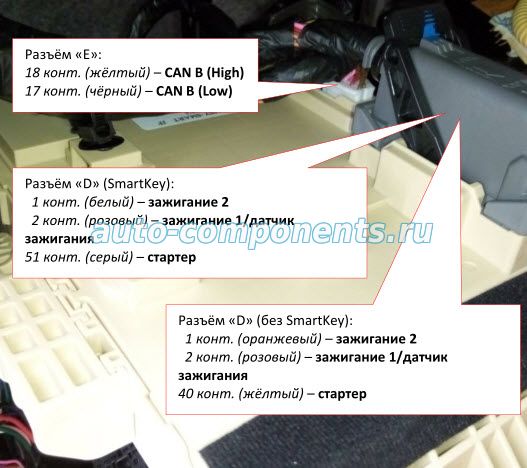

Разъём «D»

  •  цепи поддержки зажигания (SmartKey)
  • цепи поддержки зажигания (без SmartKey)
  • датчик зажигания

Разъём «E»  CAN

Точки подключения KIA Optima

Датчик педали тормоза (без SmartKey)

Точки подключения KIA Optima

Разъём «EF31»  цепь блокировки (для GDI двигателей)

Разъём «EF31» цепь блокировки (для обычных двигателей)

Разъём «EM11»  датчик генератора (без SmartKey)
