Лада Веста модель с 2015 года Установка сигнализации StarLine

Лада Веста модель с 2015 года Установка сигнализации StarLine

Точки подключения Лада Веста модель с 2015 года комплектация с механикой или автоматом

Устанавливаем StarLine A93 CAN LIN с запуском двигателя

1. Отвернуть саморез крепления пластиковой накладки левого порога и снять её (на защёлках).

Точки подключения Лада Веста

2. Снять пластиковую накладку под рулевой колонкой. Для этого справа от рулевой колонки снять клипсу крепления пластиковой накладки и снять её (на защёлках).

Точки подключения Лада Веста

3. Снять панель приборов. Для этого необходимо сначала снять верхнюю часть кожуха рулевого вала, затем отвернуть два самореза крепления и снять нижнюю часть кожуха. После этого снять декоративную накладку панели приборов (крепление на двух саморезах), затем отвернуть два самореза крепления и вынуть панель, отсоединив разъём.

Точки подключения Лада Веста

Точки подключения Лада Веста

4. Снять центральные воздуховоды. Для этого снять декоративную накладку магнитолы, затем отвернуть четыре самореза крепления центральных воздуховодов и снять их.

Точки подключения Лада Веста

5. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

6. Установить под капотом сирену (крепить на штатный болт) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита

Точки подключения Лада Веста

7. Центральный блок охранно-телематического комплекса StarLine закрепить на двусторонний скотч за панелью приборов

8. Выполнить подключение массы охранно-телематического комплекса StarLine в левой кик-панели под блоком предохранителей в штатное место.

Точки подключения Лада Веста

9. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте  разъёма панели приборов.

Точки подключения Лада Веста

10. Выполнить подключение альтернативного управления световыми сигналами в жгуте разъёма кнопки аварийной сигнализации.

Точки подключения Лада Веста

11. Для обхода штатного иммобилайзера поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем разместить антенну модуля обхода ВР-03 на штатной антенне, расположенной на замке
зажигания.

Точки подключения Лада Веста

12. В Лада Веста с АКПП выполнить подключение концевика педали тормоза согласно Схеме 1

Точки подключения Лада Веста

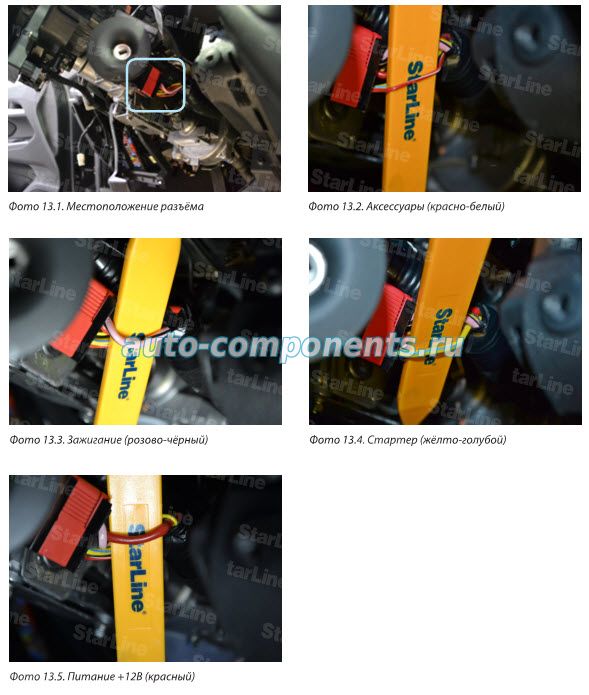

13. В жгуте разъёма замка зажигания подключить силовые цепи автозапуска двигателя, питание охранно-телематического комплекса и силового модуля автозапуска. Данные соединения рекомендуется выполнять методом пайки.

Точки подключения Лада Веста

Точки подключения Лада Веста
