Mazda 6 GL с 2017 года точки подключения охранной системы

  • 95 Просмотров

Мазда 6 автозапуск

Подключение сигнализации с автозапуском на Мазда 6 в кузове GL третье поколение второй рестайлинг с 2017 года комплектация Supreme Plus

Подключение Кан Мазда 6

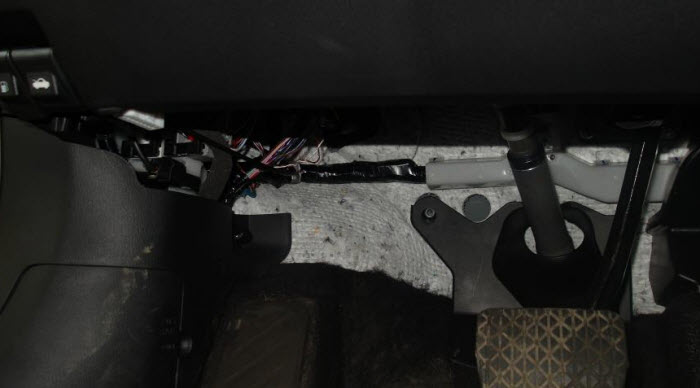

CAN Жгут проводов слева от ног водителя, идущий в моторный отсек.

Подключение Кан

CAN-H

CAN-H красно-зеленый
CAN-L бело-красный

LIN-A Большой разъём блока Start-Stop Unit под кожухом рулевой колонки.

разъём блока Start-Stop

LIN Пин №9 (зелено-оранжевый)

LIN-B Разъём блока кнопок управления стеклоподъёмниками в двери водителя.
Подключение необходимо для реализации функции "комфорт"

Разъём блока кнопок управления стеклоподъёмниками

LIN Пин №12 (сине-оранжевый)

Автозапуск Мазда 6 Gl

Разъём блока кнопок управления стеклоподъёмниками в двери водителя

Зажигание Мазда 6

Зажигание (+) Пин №4 (фиолетовый)
Масса (-) Пин №6 (чёрный)
Питание +12 Пин №7 (бело-синий)
Электромотор стеклоподъёмника двери водителя (+) Пин №9 (коричневый)

Малый разъём блока Start-Stop Unit под кожухом рулевой колонки

блок Start-Stop Unit

Зажигание +

Зажигание (+) Пин №10 (салатово-красный)
Стартер (+) Пин №23 (коричнево-чёрный)
