Автозапуск на Skoda Rapid с 2020 года

  • 182 Просмотра

Автозапуск Шкода Рапид 2

Подключение сигнализации на Шкода Рапид 2 поколение с 2020 года в комплектации АКПП и кнопка старт стоп

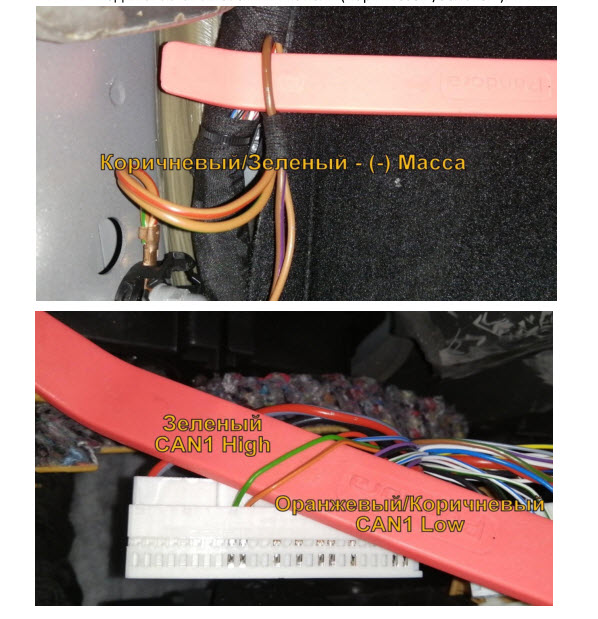

Подключение (-) «Массы». «Масса» разъема блока системы подключается в левой кик-панели (Коричневый/Зеленый)

Подключение системы

Подключение CAN1 производится к проводам из разъема «С» блока ВСМ Pin №46(Зеленый) – CAN1 High, Pin №47 (Оранжевый/Коричневый) – CAN1 Low.

Подключение CAN

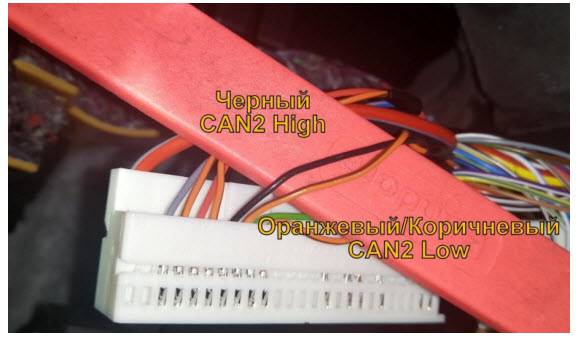

Подключение CAN2 Вариант №1 производится к проводам из разъема «С» блока ВСМ Pin №44(Черный) – CAN2 High, Pin №45 (Оранжевый/Коричневый) – CAN2 Low

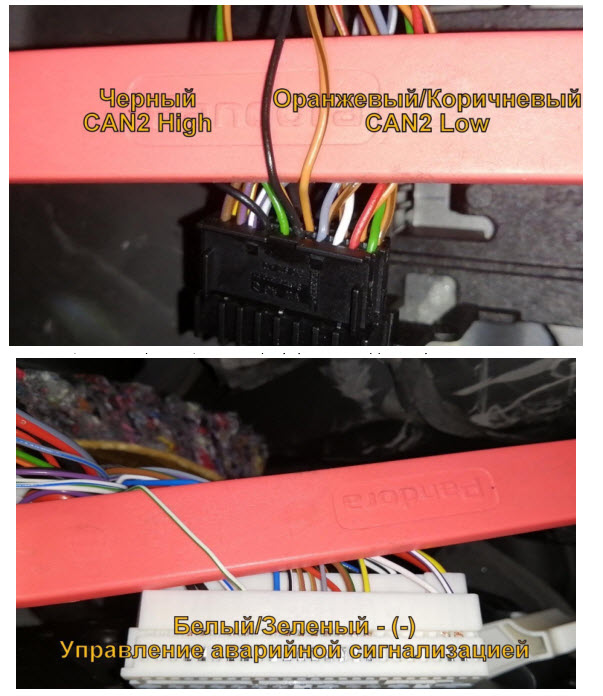

Подключение CAN2 Вариант №2 производится к проводам из разъема блока GateWay, находящегося за перчаточным ящиком Pin №16(Черный) – CAN2 High, Pin №6 (Оранжевый/Коричневый) – CAN2 Low.

Подключение аварийки

Подключение управления аварийной сигнализацией производится в разъеме «С» блока BCM, Pin №30 (Белый/Зеленый) – управление (-) «импульсное».

Управление центральным замком

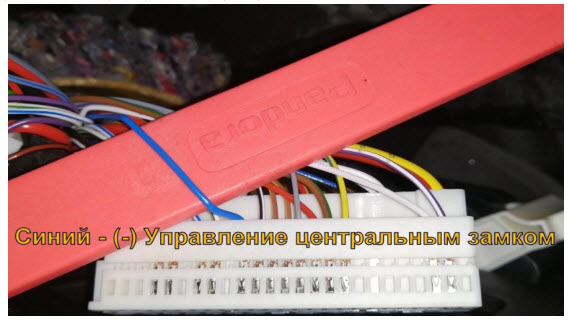

Управление центральным замком на разъеме «С» блока ВСМ Pin №28 (Синий) – управление (-) «триггерное», статус берется в шине CAN.

Автозапуск Шкода Рапид

Силовые цепи запуска автомобиля, оборудованного клавишей «Start/Stop» подключаются на разъеме блока сертификации, справа, за перчаточным ящиком Pin №40 (Красный/Синий) – (+) Зажигание, Pin №27 (Черный) – (+) Зажигание, Pin №35
(Черный/Белый) – (+) Зажигание.

цепи запуска

Для включения стартера необходимо подать одновременно (-) «массу» на Коричневый/Красный и Коричневый/Зеленый провода в жгуте выходящем из монтажного блока в моторном отсеке.

блока ВСМ

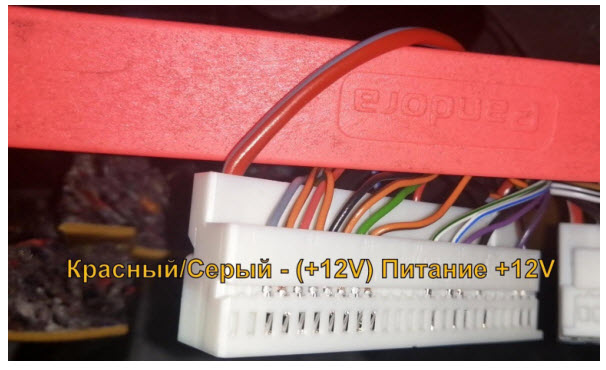

Питание системы подключается к Pin №63 Красному/Серому разъема «C» блока ВСМ.
