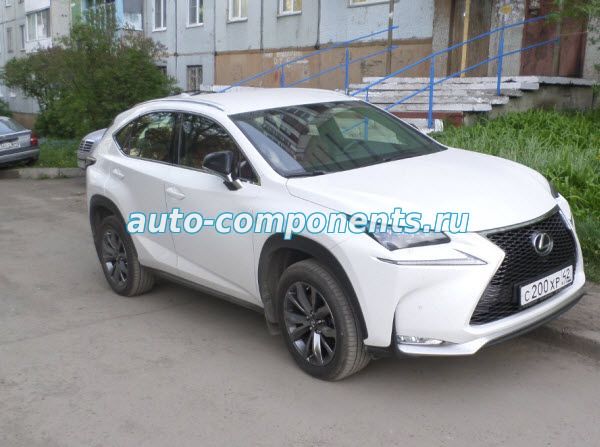

LEXUS NX установка сигнализации, бесключевой обходчик

  • 15398 Просмотров

Точки подключения LEXUS NX

Точки подключения LEXUS NX модель с 2014 года выпуска, на базе нового Рав 4

Устанавливаем сигнализацию Пандора с запуском двигателя, через бесчключевой обход

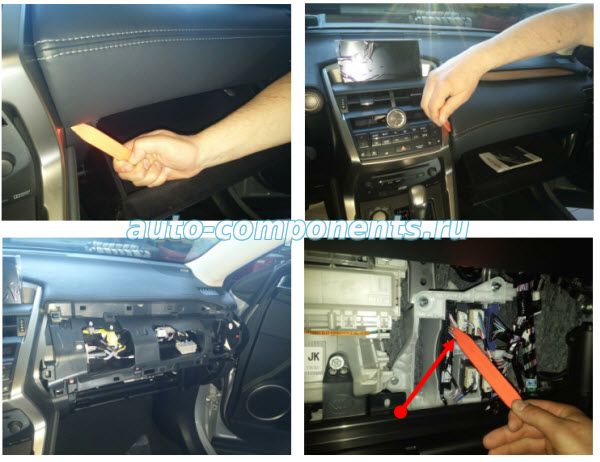

Разборка салона LEXUS NX

Основной блок сигнализации удобно расположить за бардачком для  этого требуется демонтировать декоративные  пластиковые накладки

Разборка салона LEXUS NX

Пластиковая панель крепится на клипсах. Демонтируйте  бардачок.

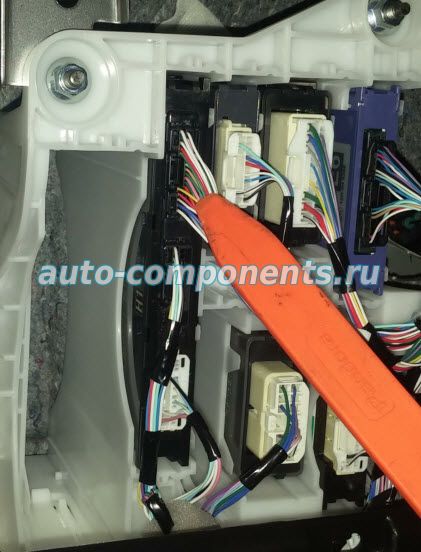

Подключение автоматического запуска LEXUS NX

Для подключения сигнализации и реализации функции автоматического запуска двигателя, необходимо произвести подключения к цепям автомобиля CAN-H,CAN-L,SLP, в черном разъеме блока сертификации.



Подключитесь к витой паре в следующей последовательности:

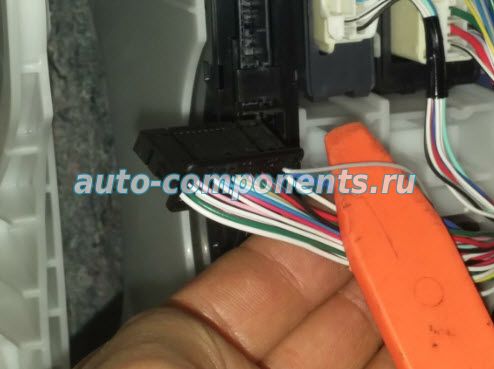

Подключение автоматического запуска LEXUS NX



оранжево-белый - к красному (CAN-H);
оранжево-черный - к белому (CAN-L) .

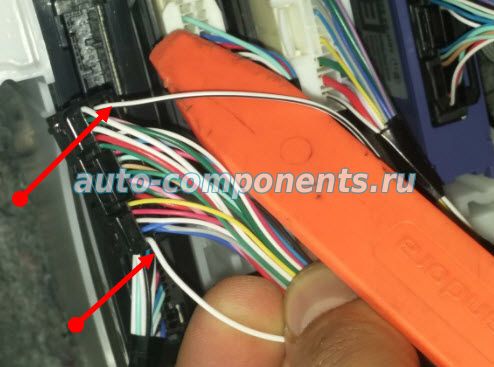

Подключение автоматического запуска LEXUS NX

Провод Стартера (-) от Pandora подключите к проводу SLP (Блокировка
Рулевой Колонки), в черном разъеме серый провод.

Подключение автоматического запуска LEXUS NX

Подключение  питания системы Пандора

Подключение питания системы Пандора

Бело-черный  масса.
Белый  +12В.



Для реализации функции бесключевого обхода штатного иммобилайзера автомобилей Toyota и Lexus необходимо обновить прошивку базового блока системы.

Логика для реализации автоматического запуска двигателя как с обычным с ключом.


В настройках  автоматических запусках двигателя, в разделе настроек обходчика  разрешите пункт «Алгоритм бесключевого обхода штатного иммобилайзера Toyota, Lexus CAN» сохранить настройки.
