BMW 3 кузов F30 с 2012 года Установка сигнализации

  • 4362 Просмотра

BMW 3 F30 Установка сигнализации

Точки подключения на BMW 3 серии кузов F30 модель с 2012 года - 6 поколение в комплектации с системой Старт-Стоп и Автоматической коробкой передач

Устанавливаем сигнализацию с запуском StarLine A93 2CAN, LIN

1. Снять перчаточный ящик. Для этого необходимо сначала снять правую накладку передней панели (на защёлках). После этого снять нижнюю пластиковую накладку под перчаточным ящиком (крепление на двух болтах). Отвернуть саморезы крепления перчаточного ящика и снять его

доступ к блоку FEM BMW 3

2. Для доступа к блоку FEM необходимо снять пластиковую накладку правой кик-панели, для этого необходимо сначала снять накладку порога передней правой двери (крепление на защёлках). После этого снять пластиковую накладку правой кик-панели (на защёлках).

Установить антенный модуль BMW 3

3. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на правой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

4. Установить под капотом сирену (крепить на саморезы) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с правой стороны моторного щита

BMW 3 Установить под капотом сирену

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки справа за перчаточным ящиком

6. Выполнить подключение массы охранно-телематического комплекса StarLine под перчаточным ящиком в штатное место.

Выполнить подключение массы на BMW 3

7. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine на блоке FEM в жгуте чёрного верхнего разъёма.

Выполнить подключение СAN BMW 3

8. Выполнить подключение цепей запуска двигателя на блоке FEM согласно Схеме 1

подключение цепей запуска двигателя BMW 3

9. При установке модуля временного отключения иммобилайзера StarLine BP-05 вынуть элемент питания из ключа и, соблюдая полярность, выполнить подключения на плате ключа согласно Схеме 4 инструкции по установке модуля ВР-05

установка модуля временного отключения иммобилайзера BMW 3

10. Для имитации открытия двери водителя после автозапуска подключить доп. канал №2 (жёлто-красный провод разъёма Х3 охранно-телематического комплекса) к серо-белому проводу на блоке FEM согласно Схеме 2 и выполнить программирование доп. канала.

имитации открытия двери водителя BMW 3

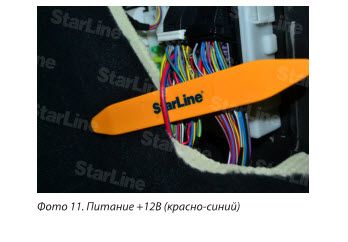

11. Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска на монтажном блоке предохранителей. Данные соединения рекомендуется выполнять методом пайки

Точки подключения на BMW 3
