BRILLIANCE V5 Схема установки сигнализации

Точки подключения BRILLIANCE V5

Точки подключения BRILLIANCE V5 с 2014 года и с системой Старт-Стоп, а также автоматической коробкой передач.

BRILLIANCE V5 - это китайский аналог BMW X1, но с мотором 1.6 литра

Устанавливаем StarLine A93 2CAN LIN с запуском двигателя и датчиком удара и наклона

1. Снять подторпедник. Для этого снять левую декоративную накладку торпедо (крепление на защёлках), затем отвернуть два самореза крепления подторпедника и снять его

Точки подключения BRILLIANCE V5

2. Снять панель приборов и панель центральных воздуховодов. Для этого снять декоративную накладку панели приборов (крепление на защёлках)  и панель центральных воздуховодов (крепление на защёлках). Затем отвернуть три самореза крепления панели приборов и снять её

Точки подключения BRILLIANCE V5

3. Снять накладку порога водительской двери (крепление на защёлках). Затем отвернуть три самореза крепления левой кик-панели, снять ручку открывания капота, отодвинув фиксатор и снять накладку левой кик-панели.

Точки подключения BRILLIANCE V5

4. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

5. Установить под капотом сирену (крепить на штатную шпильку), датчик температуры двигателя (с помощью пластиковых стяжек) и концевик. Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

Точки подключения BRILLIANCE V5

6. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за щитком приборов.

7. Выполнить подключение массы охранно-телематического комплекса StarLine в левой кик-панели в штатное место.

Точки подключения BRILLIANCE V5

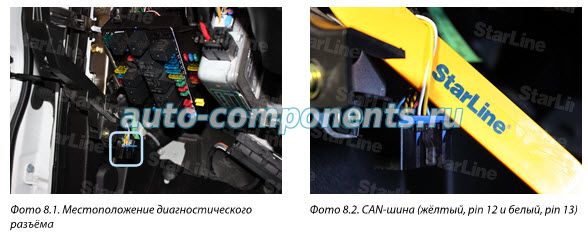

8. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте диагностического разъёма  (OBD II)

Точки подключения BRILLIANCE V5

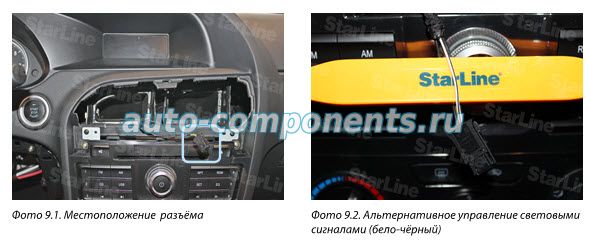

9. Выполнить подключение альтернативного управления световыми сигналами охранно- телематического комплекса StarLine в жгуте разъёма кнопки аварийной сигнализации.

Точки подключения BRILLIANCE V5

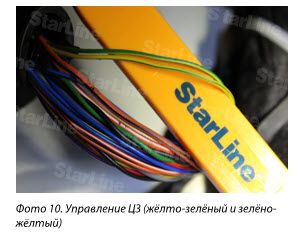

10. Выполнить подключение управления центральным замком охранно-телематического комплекса StarLine в жгуте водительской двери

Точки подключения BRILLIANCE V5

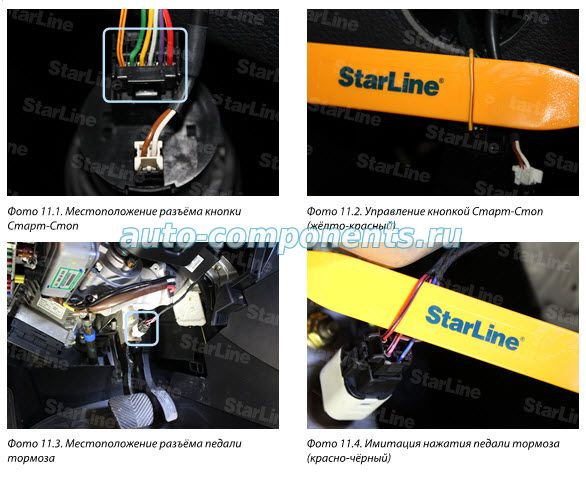

11. В жгутах разъёмов кнопки Старт-Стоп и педали тормоза выполнить подключение цепей запуска двигателя согласно Схеме 1

Точки подключения BRILLIANCE V5

12. Для обхода штатного иммобилайзера вынуть элемент питания из ключа, изготовить антенну (5-6 витков тонкого чёрного провода из комплекта модуля обхода иммобилайзера StarLine BP-03) и закрепить её на ключе. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны на кнопке Старт-Стоп согласно Схеме 1

Точки подключения BRILLIANCE V5

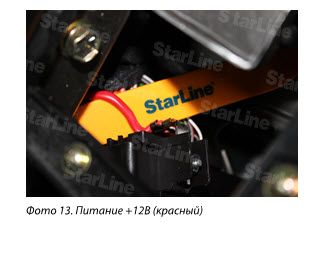

13. Выполнить подключение питания охранно-телематического комплекса на монтажном блоке предохранителей. Данные соединения рекомендуется выполнять методом пайки

Точки подключения BRILLIANCE V5
