Hyundai Elantra 2016 Установка сигнализации

Точки подключения новой модели Хендай Элентра с 2016 модельного года

Подключение к CAN-шине Hyundai Elantra

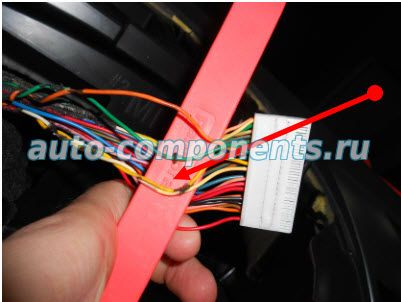

 Витая пара CAN-шины находится в приборной панели

Подключитесь к витой паре в следующей последовательности:

Оранжево-белый -  к  Зеленому ( CAN-H);
Оранжево-черны -  к  Оранжевому ( CAN-L);
Желто-белый -  к  Белому ( CAN-H);
Желто-черный - к  Черному ( CAN-L).

Имитация нажатия на педаль сцепления

Для имитации нажатия на педаль сцепления необходимо во время автозапуска замкнуть контакты на концевом выключателе (провода оранжевого и белого цвета)

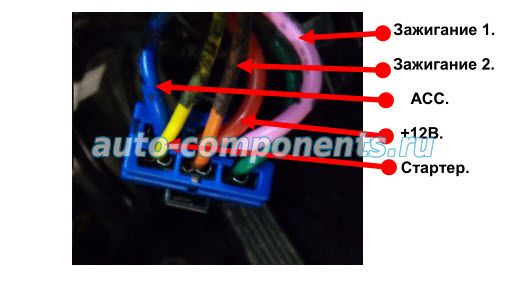

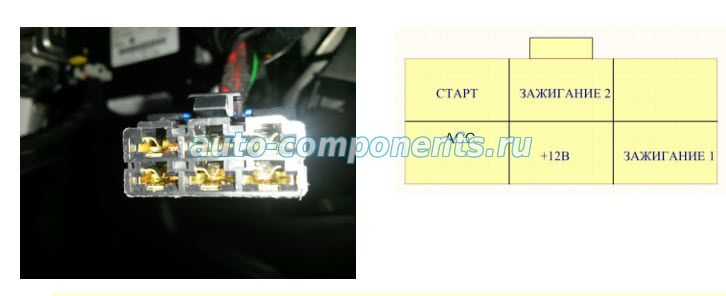

Подключение автозапуска с ключом

Управление аварийной сигнализацией Hyundai Elantra

Подключение произвести к красному проводу на разъёме BCM , управление «-», импульсное.

Для обхода штатного иммобилайзера, подключите  провод LIN сигнализации пандора к  сине-черному проводу  EMS COM черного разъема  с левой стороны блока предохранителей
