Hyundai Creta Установка сигнализации

  • 10064 Просмотра

Точки подключения Хендай Грета

Точки подключения на Hyundai Creta модель с 2016 года, в комплектации Акпп или механика

Устанавливаем сигнализацию с запуском Pandora DX 50  с бесключевым обходчиком

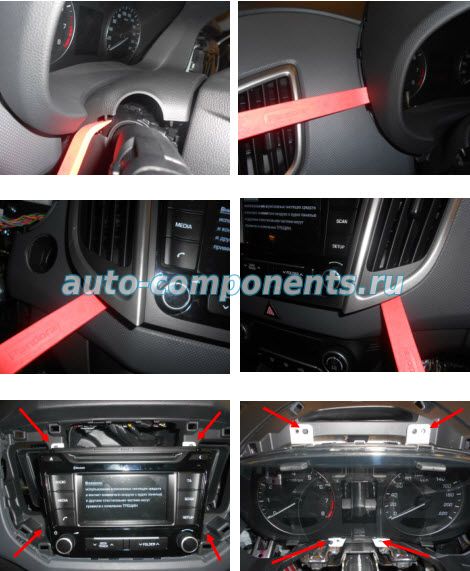

Убираем пластиковые панели Хендай Грета

Хендай Грета убираем панели

Хендай Грета убираем панели

Для размещения базового блока демонтируйте приборную панель

Подключение к CAN-шине  Hyundai Creta

подключение CAN-шина Hyundai Creta

CAN1: Белый разъем панели приборов

 оранжево-белый - к  зеленому B-CAN(High);
 оранжево-черный - к  оранжевому B-CAN(Low).

CAN2: Диагностический разъём

желто-белый - к  красному   CAN(High);

желто-черный - к  синему CAN(Low).



Подключение питания: +12В.

Подключение питания Хендай Грета

Для подключения +12В. красный провод  - к силовому красному проводу на разъёме за кик-панелью водителя(+12В).
Массу подключите в штатном  месте.


Подключение автозапуска Hyundai Creta

Подключение автозапуска Hyundai Creta

Черный разъем в блоке предохранителей:
Зеленый   АСС   (+12в).
Розовый  Зажигание 1   (+12в).
Серый разъём в блоке предохранителей:
Зеленый  Зажигание 2   (+12в).
Серый разъём в блоке предохранителей:
Оранжевый  тонкий   Стартер   (+12в).

Подключение автозапуска с ключом

автозапуск с ключом Hyundai Creta

Контроль работы двигателя и педали тормоза для DX50

Pandora DX 50 Hyundai Creta

Для контроля работы двигателя подключите аналоговый вход сигнализации INP(+), к желтому проводу в кик панели. В настройках автозапусках запретите контроль двигателя по тахометру и разрешите контроль по лампе заряда аккумулятора, в настройках входов установите используемый вход как лампа зарядки и установите тип входа как NC нормально замкнутый.

Для контроля педали тормоза подключите провод, указанный в схеме INP6(+), к выключателю педали тормоза  провод синего
цвета  на разъеме педали тормоза, где при нажатии педали появляется положительный потенциал.

Hyundai Creta Контроль работы двигателя

Подключение световой сигнализации



К кнопке аварийной сигнализации возможно произвести подключения в двух точках: к кнопке под мультимедийной системой и к модулю под перчаточным ящиком. Провод красного цвета, управление- минус.

Имитация нажатия педали сцепления (МКПП) и педали тормоза (АКПП)

Для имитации нажатия педали сцепления необходимо замкнуть между собой два провода: белого и черного цвета, идущего от разъёма концевого выключателя педали тормоза.

Для имитации нажатия педали тормоза необходимо подать плюс на провод синего цвета, идущего от разъёма концевого выключателя педали тормоза.
