Киа Рио 3 без системы SmartKey установка сигнализации

  • 9187 Просмотров

Сигнализация на Кио Рио

Точки подключения на Кио Рио 3 без CAN шины.

На моделях Киа Рио без SmartKey можно обойтись самой простой сигнализацией, без CAN модуля

В обходчике иммобилайзера должен находиться ключ автомобиля без элемента питания. Сам обходчик необходимо скрытно установить в салоне Киа Рио.

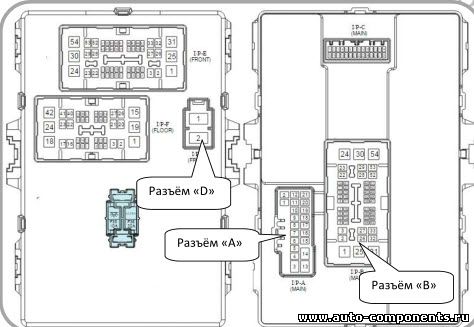

Блок предохранителей – слева от рулевой колонки

Киа Рио 3 точки подключения

Разъём «D» блока предохранителей (питание «+12В»)

Киа Рио 3 точки подключения



Разъём «B» блока предохранителей:
1 конт. (зелёный) – зажигание 2,
25 конт. (синий) – зажигание 1,
42 конт. (красный) – аварийная сигнализация,
47 конт. (белый/оранжевый) – запирание ЦЗ,
48 конт. (зелёный/оранжевый) – отпирание ЦЗ



Разъём «B» блока предохраниетелей (Управление ЦЗ, «Зажигание 1», «Зажигание 2», управление аварийной сигнализацией)

Киа Рио 3 точки подключения



Разъём «A» блока предохраниетелей («Стартер»)

Киа Рио 3 точки подключения



Жгут передней левой стоки (Датчик дверей, датчик багажника)

Киа Рио 3 точки подключения

Диагностический разъём (CAN)

Киа Рио 3 точки подключения

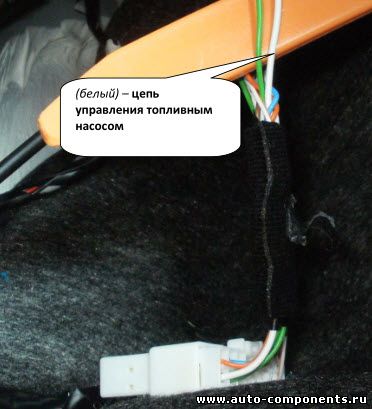

Разъём в ногах водителя (цепь топливного насоса)

Киа Рио 3 точки подключения

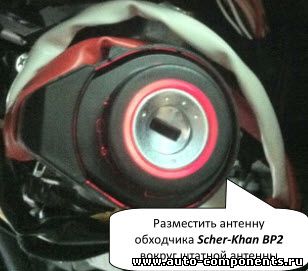

Размещение внешней антенны обходчика иммобилайзера

Киа Рио 3 точки подключения
