Kia Picanto 3 точки подключения

  • 196 Просмотров

Kia Picanto точки подключения

Подключаем сигнализацию с бесключевым обходчиком на Киа Пиканто третье поколение с 2017 года Кузов JA

Подключение CAN-A

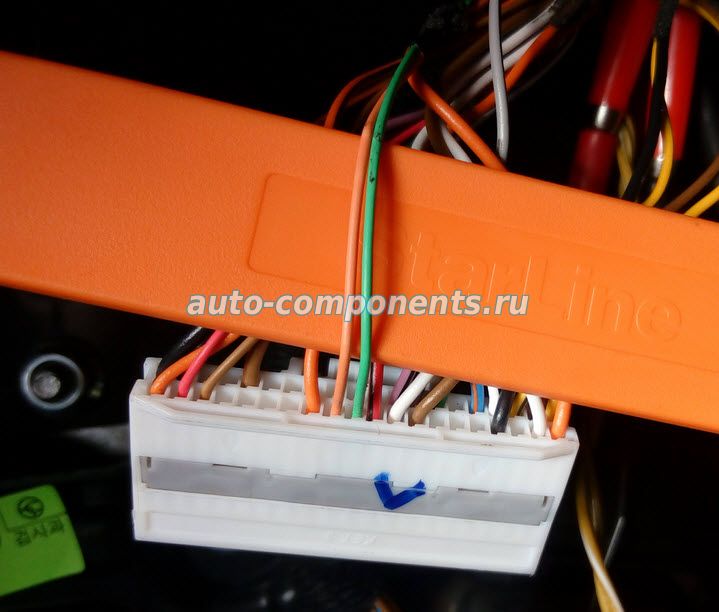

Большой разъем приборной панели.

Подключение CAN-A

CAN-H зеленый
CAN-L оранжевый

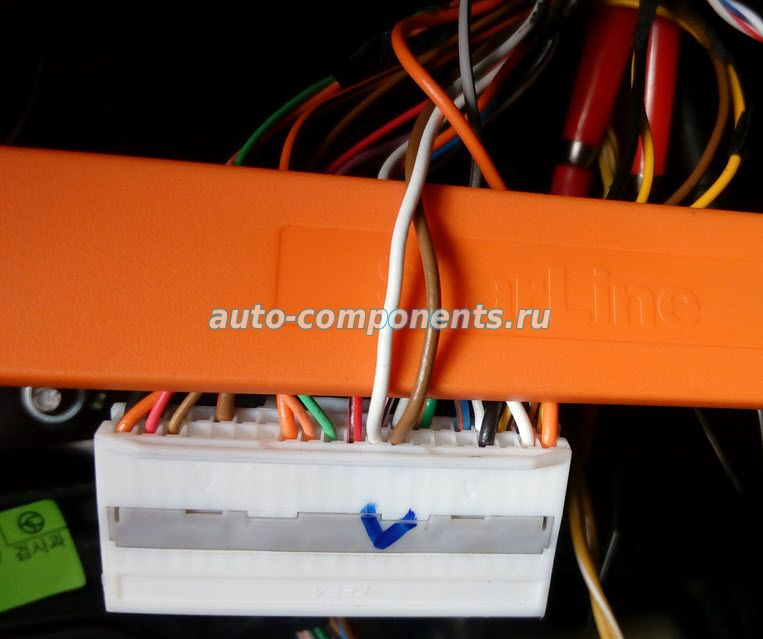

Подключение CAN-B

Подключение CAN-B

CAN-H белый
CAN-L коричневый

Подключаем LIN-A

Подключаем LIN-A

Верхний разъем за левой кик-панелью. LIN зелено-оранжевый

Цепи запуска - Разъём замка зажигания.

Цепи запуска - Разъём замка зажигания.

Питание +12 Пин №1 (зелёный)
Аксессуары (+) Пин №6 (жёлтый)
Зажигание 1 (+) Пин №4 (синий)
Зажигание 2 (+) Пин №2 (красный)
Стартер (+) Пин №3 (розовый)
