Lifan Solano с 2014 года рестайлинг Установка сигнализации

  • 27086 Просмотров

Лифан солано 2 установка сигнализации

Точки подключения на Лифан Солано с 2014 года модель 630 рестайлинг в комплектации с АКПП и механика

Устанавливаем сигнализацию с автозапуском Старлайн А93 и диалогом

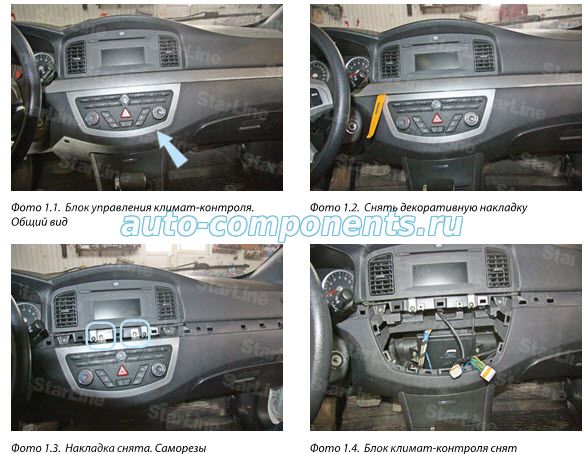

1. Снять блок управления климат-контроля. Для этого снять декоративную накладку (крепление на защёлках). Отвернуть два самореза и снять блок управления

Снять блок управления климат-контроля Лифан солано

2. Для доступа к замку зажигания снять защитный кожух рулевого вала. Для этого необходимо сначала снять пластиковую накладку под рулевой колонкой (крепление на двух саморезах). Отвернуть три самореза и снять нижнюю часть защитного кожуха рулевого вала

Снять панель приборов Лифан Солано

3. Снять панель приборов Лифан Солано. Для этого необходимо снять левую декоративную накладку (крепление на защёлках). Снять декоративную накладку панели приборов (крепление на двух саморезах и защёлках), отвернуть саморез крепления панели и вынуть её, отсоединив разъёмы

Установить антенный модуль на Лифан Солано

4. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

5. Установить под капотом Лифан Солано сирену (крепить на болт М6), датчик температуры двигателя (с помощью хомутов) и концевик. Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита

Установить под капотом Лифан Солано сирену

Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за панелью приборов.

6. Выполнить подключение массы охранно-телематического комплекса StarLine справа от панели приборов

подключение Лифан Солано с РКПП

7. В жгуте белого разъёма панели приборов выполнить подключение контроля работы двигателя (тахометр), концевиков открытия дверей и концевика ручного тормоза на Лифан Солано с РКПП.

точки подключения Лифан Солано

8. В жгуте коричневого разъёма панели приборов выполнить подключение концевика багажника.

точки подключения Лифан Солано

9. Выполнить подключение тормоза в жгуте разъёма педали тормоза

точки подключения Лифан Солано

10. В жгуте разъёма климат-контроля выполнить подключение управлением центрального замка и световыми сигналами поворотов (жёлто-белый провод разъёма Х3 охранно-телематического комплекса)

точки подключения Лифан Солано

11. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв синего провода штатной антенны на замке зажигания.

Для обхода штатного иммобилайзера Лифан Солано

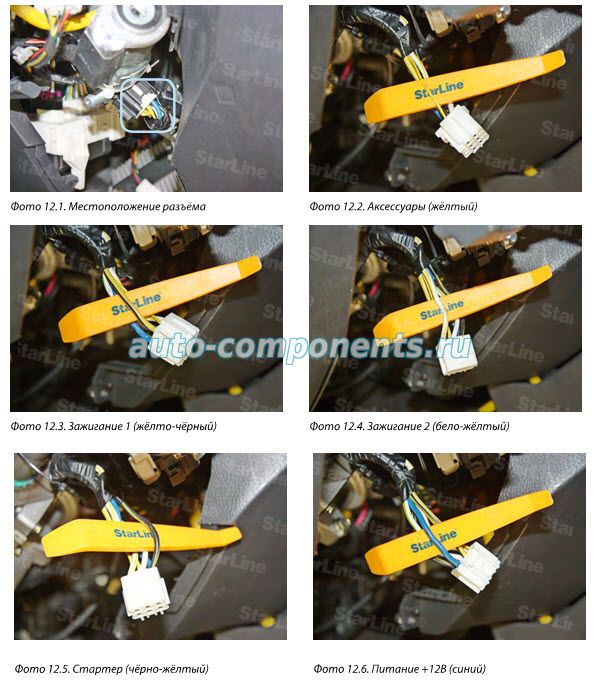

12. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание охранно- телематического комплекса и силового модуля автозапуска. Данные соединения рекомендуется выполнять методом пайки

точки подключения Лифан Солано
