Mitsubishi L200 с 2015 года установка сигнализации

Точки подключения Mitsubishi L200 пятого поколения с 2015 года

Устанавливаем сигнализацию Пандора с запуском двигателя и бесключевым обходчиком по CAN модель Pandora DX 50

Подключение аварийной сигнализации Mitsubishi L200 new

Для управлением световой сигнализацией подключитесь к кнопке аварийной сигнализацией

Подключение производится в разъеме кнопки аварийки.
 Розовый с черной полосой, управление импульсное отрицательным потенциалом

Подключение центрального замка Mitsubishi L200 new

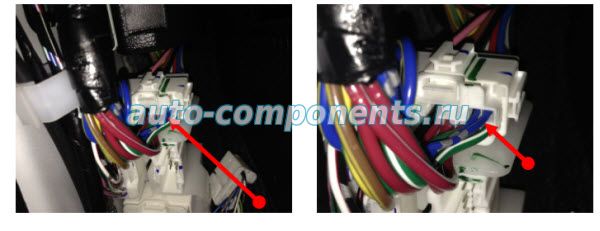

Для управления центральным замком подключитесь в кик панели водителя.

Подключение производится в разъеме из двери.
Синий с черной полосой закрытие
Синий открытие
Подключаетесь в разрыв управление силовое.

Подключение автозапуска с ключом Mitsubishi L200

Подключение производится в разъеме кик панели водителя.

•   Серый Зажигание 1   (+12B).
•   Красный Зажигание 2   (+12B).
•   Розовый  Стартер    (+12B).
•  Желтый АСС    (+12В).
• Белый (+12B).
