Skoda Rapid Схема установки сигнализации

  • 10884 Просмотра

Шкода Рапид Сигнализация



Точки подключения нового Skoda Rapid модель с 2014 года

Шкода Рапид автомобиль Б Класса, аналог Поло Седан

Автомобиль оснащен CAN шиной

Подключение CAN Рапид



Точки подключения нового Skoda Rapid

Управление ЦЗ посредством подключения к кнопке в салоне.

Открытие ЦЗ автомобиля брелоком Scher-Khan возможно только в том случае, если ЦЗ не был закрыт штатным брелоком автомобиля

Подключение разъема управления ЦЗ



Точки подключения нового Skoda Rapid

Открытие ЦЗ автомобиля брелоком Scher-Khan возможно только в том случае, если не включена штатная охранная система. Этот способ подключения подойдет для автомобиля, в котором ЦЗ можно разблокировать поворотом ключа в замке водительской двери через 2-3 минуты после блокирования ЦЗ аналогичным способом

Включение режима охраны брелоком Scher-Khan, приведет к закрытию ЦЗ автомобиля, закрытию стекол автомобиля (если функция 2-3 в значении 3) и включению штатной сигнализации автомобиля (если имеется).


При выключении охраны брелоком Scher-Khan, ЦЗ автомобиля и штатная сигнализация могут быть выключены не позднее чем через 20-30 секунд (зависит от комплектации автомобиля). Для выключения охраны и открытия ЦЗ автомобиля рекомендуется использовать штатный радиобрелок автомобиля.

Подключение разъема входы/выходы

Точки подключения Skoda Rapid

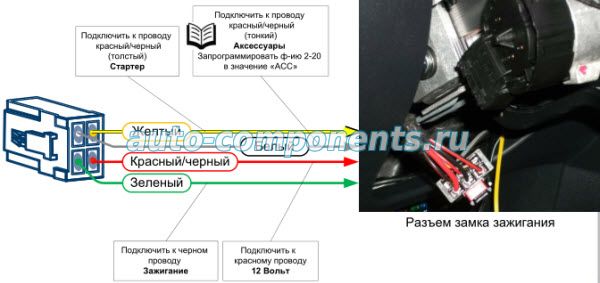

Подключение разъема силовых выходов автозапуска



Подключение автозапуска Шкода Рапид

Точки подключения Skoda Rapid

Для использования дополнительных каналов в качестве выходов управления дистанционным запуском двигателя запрограммируйте функцию 2-14 в значение 3
