Kia Ceed точки подключения - Pandora DX 50

Kia Ceed Установка сигнализации

Схема установки сигнализации на новый Киа СИД, в комплектации с кнопкой Старт, Стоп или с ключом

Установка новейшей системы с запуском двигателя и бесключевым обходчиком Pandora DX 50

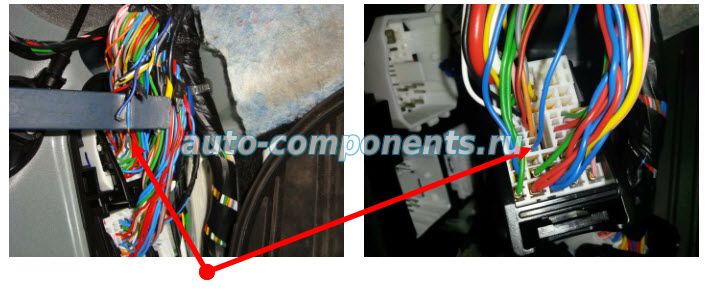

Подключение к Can Kia Ceed

Подключение к Can Kia Ceed



Витая пара CAN-шины находится в кик панели водителя.

Подключитесь к витой паре в следующей последовательности:

  •  оранжево-белый - к  красному ( CAN-H);
  •  оранжево-черный - к  синему ( CAN-L).

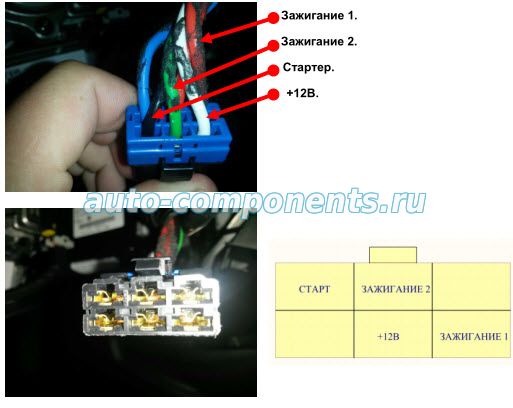

Подключение автозапуска Kia Ceed с системой START/STOP

Подключение автозапуска Kia Ceed

Подключение производится в разъеме кик панели водителя.

  •   Сине-оранжевый Зажигание 1   (+12в).
  •   Оранжево-черный  Зажигание 2   (+12в).
  •   Зеленый  Стартер       (+12в

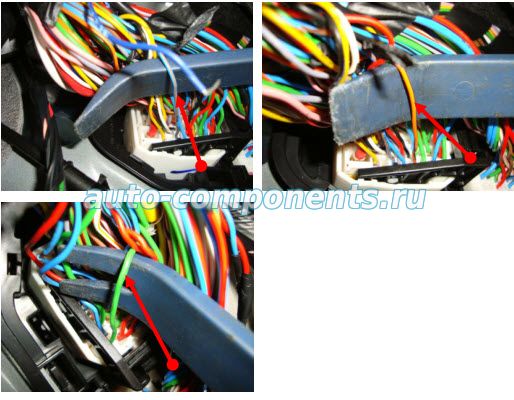

Подключение автозапуска Kia Ceed с ключом

Подключение автозапуска Kia Ceed с ключом

Для обхода штатного иммобилайзера Kia Ceed

Для обхода штатного иммобилайзера Kia Ceed, подключите зелёно-оранжевый провод LIN сигнализации пандора к синему проводу  EMS COM черного разъема  с левой стороны блока предохранителей .

avatar
0
3 Александр Иванов • 09:09, 2016-07-24
тогда какой провод подключать к LIN ?
avatar
0
4 auto-components • 18:02, 2016-07-24
Секрет фирмы))

Подъезжайте на на СТО, подключат как положено
avatar
0
1 Александр Иванов • 21:37, 2016-07-23
>>Для обхода штатного иммобилайзера Kia Ceed, подключите зелёно-оранжевый провод LIN сигнализации пандора к синему проводу EMS COM

Вас не смущает, что в DX-50 нет зелено-оранжевого провода ?
avatar
0
2 auto-components • 06:11, 2016-07-24
нет не смущает
