Hyundai Sonata 7 точки подключения

  • 17110 Просмотров

Hyundai Sonata точки подключения

Подключение сигнализации на Хендай Соната с 2017 года - седьмое поколение

Подключаемся к кан шине

CAN-A Разъем с тыльной стороны блока предохранителей.

CAN-A Хендай соната

CAN-H желтый
CAN-L черный

CAN-B Диагностический разъем OBD-2

CAN-B Хендай соната

CAN-H Пин №4 (белый)
CAN-L Пин №14 (коричневый)

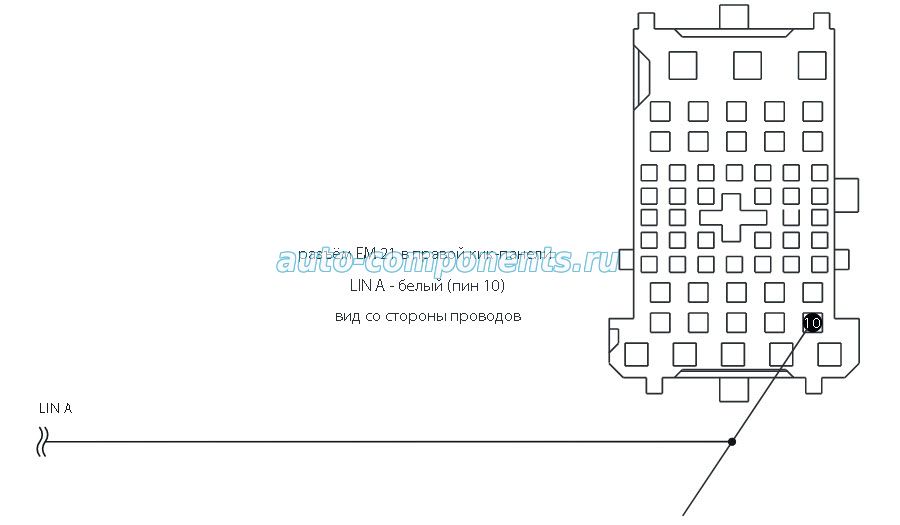

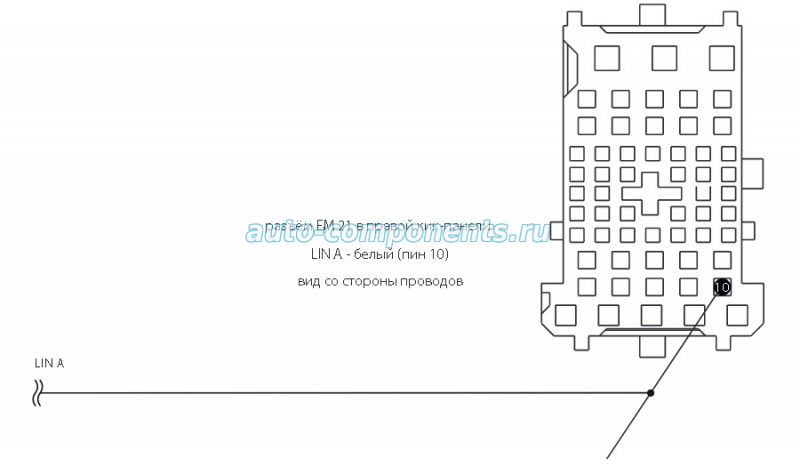

LIN-A Нижний разъем за правой кик-панелью.

LIN-A Хендай соната

LIN белый

Альт. управление светом Разъем с тыльной стороны блока предохранителей.

Альт. управление красный

Альт. управление красный

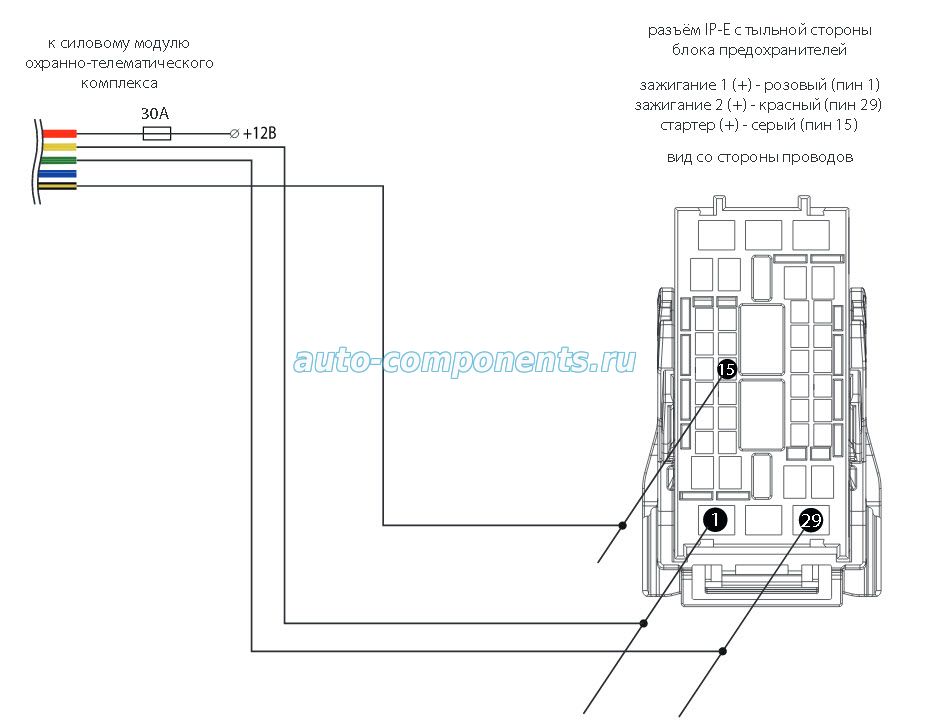

Цепи запуска

Разъём с тыльной стороны блока предохранителей.

Цепи запуска Хендай соната

Цепи запуска Хендй соната


Зажигание 1 (+) Пин №1 (розовый)
Зажигание 2 (+) Пин №29 (красный)
Стартер     (+) Пин №15 (серый)
