Точки подключения Kia Cerato с 2019 года

Подключение охранной системы на Киа Церато с 2019 года в кузове BD в комплектации SmartKey, обычный ключ зажигания

Блок предохранителей

Блок предохранителей – слева от рулевой колонки

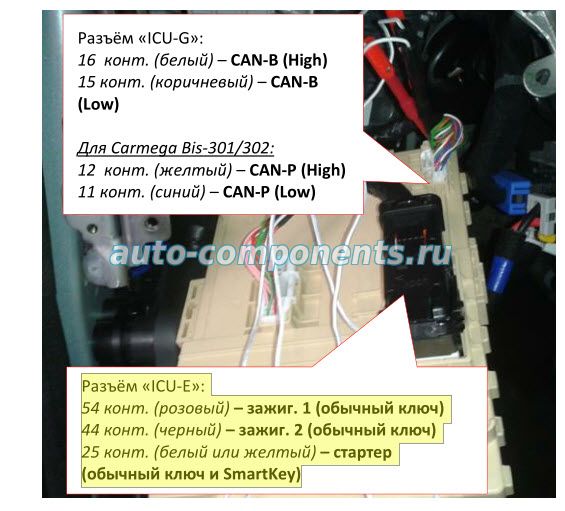

Разъём «ICU-G»:
16  конт. (белый) – CAN-B (High)
15 конт. (коричневый) – CAN-B (Low)

Для Carmega Bis-301/302:
12  конт. (желтый) – CAN-P (High)
11 конт. (синий) – CAN-P (Low)

Разъём «ICU-E»:
54 конт. (розовый) – зажиг. 1 (обычный ключ)
44 конт. (черный) – зажиг. 2 (обычный ключ)
25 конт. (белый или желтый) – стартер (обычный ключ и SmartKey)

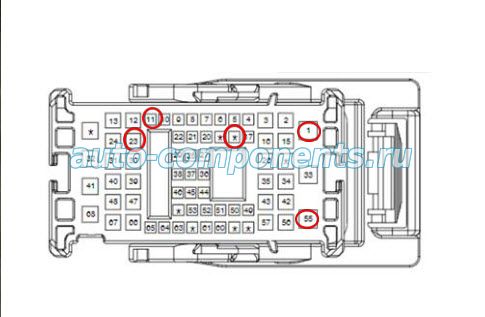

Разъём «EM11»:
11 конт. (коричневый/оранжевый) – data (для обхода штатногоиммобилайзера)
1 конт. (красный) – зажиг.1 (для SmartKey)
55 конт. (зеленый) – зажиг. 2 (для SmartKey)
23 конт. (красный) – стартер (для SmartKey)
18 конт. (коричневый) – датчикгенератора (обычный ключ)

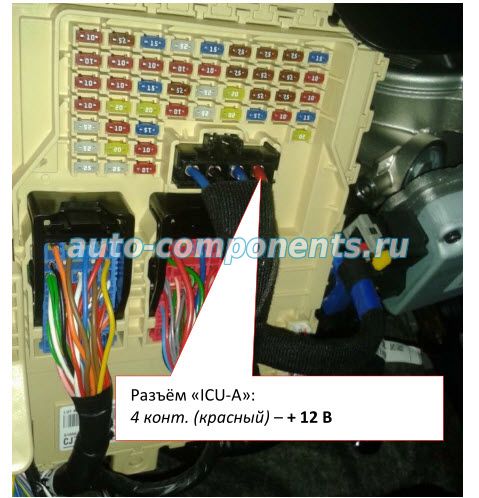

Передняя сторона блока предохранителей ICU – слева от рулевой колонки

Разъём «ICU-A»: 4 конт. (красный) – + 12 В

для имитации нажатия педали сцепления перед автоматическим запуском (для Киа Церато 4 с МКПП)
