Mazda CX-5 с 2015 года Установка Сигнализации - АКПП

Точки подключения Mazda CX-5 с 2015 года в комплектации система Старт-Стоп, АКПП

Устанавливаем StarLine B94 с диалоговым кодом управления и 2can модулем в комплекте, а также обходчик и сирена

1. Снять подторпедник Mazda CX-5, для этого необходимо сначала снять накладку порога водительской двери (крепление на защёлках), затем отвернуть клипсу крепления накладки левой кик-панели и снять её. Отвернуть левый нижний болт крепления подторпедника. Далее отодвинуть передние сидения максимально вперёд и в задней части центрального тоннеля снять декоративные заглушки, отвернуть в них два самореза, отодвинуть сидения в первоначальное положение. Далее снять левую и правую накладки центрального тоннеля возле ручки переключения коробки передач, после этого снять нижние левую и правую накладки центрального тоннеля и декоративную накладку торпедо. Переключить коробку передач в положение «нейтраль», затем аккуратно сместить тоннель на три-четыре сантиметра назад, снять подторпедник.

2. Снять щиток приборов, для этого слева от рулевого кожуха снять блок кнопок (на защёлках), затем снять декоративную накладку щитка приборов (крепление на двух клипсах), совмещённую с пылезащитным кожухом рулевой колонки. Отвернуть три самореза крепления щитка приборов и вынуть его, отсоединив разъём.

3. Установить антенну со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку установить в любом удобном месте.

4. Установить под капотом сирену (крепить на болт М6) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки  за щитком приборов.

6. Выполнить подключение массы охранно-телематического комплекса StarLine в левой кик-панели  в штатное место.

7. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте диагностического разъёма  (OBD II).

8. В жгуте проводов левого порога выполнить подключение к центральному замку согласно  Схеме 1 на странице 11.

9. В жгуте разъёма кнопки Старт-Стоп и жгуте проводов левого порога выполнить подключение цепей запуска согласно Схеме 2 на странице 13.

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа, изготовить антенну (5-6 витков тонкого чёрного провода из комплекта модуля обхода иммобилайзера StarLine BP-03) и закрепить её на ключе. Затем изготовить антенну (5-6 витков тонкого  провода) и разместить её на кнопке Старт-Стоп, как показано на фото 10.2. Выполнить подключение согласно Схеме 2

11. При установке модуля временного отключения иммобилайзера StarLine ВР-05 вынуть элемент питания из ключа и, соблюдая полярность, выполнить подключения на плате ключа согласно Схеме 4
инструкции по установке модуля ВР-05.

12. Для имитации открытия двери водителя после автозапуска выполнить подключение доп. канала №2 (жёлто-красный провод разъёма Х2 охранно-телематического комплекса) к коричнево-чёрному
проводу в жгуте проводов левого порога

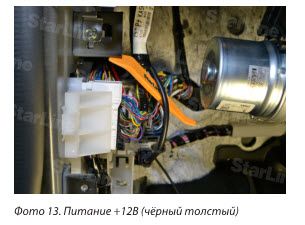

13. Выполнить подключение питания охранно-телематического комплекса на монтажном блоке предохранителей в левой кик-панели. Данное соединение рекомендуется выполнять методом пайки.
