Установка Пандора на Haval Jolion

  • 146 Просмотров

Haval Jolion Сигнализация

Подключение сигнализации Пандора на Haval Jolion с 2021 года комплектацию кнопка «Start/stop», АКПП

Основные подключения выполняются на разъемах блока BCM на правой стойке за перчаточным ящиком.

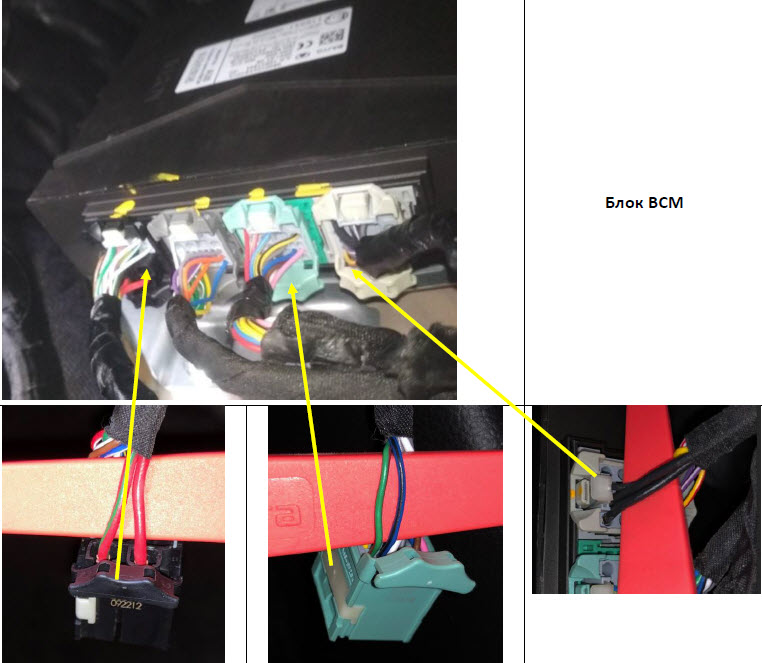

Блок BCM

Питание (+12В) – черный разъем: Pin24 – красно/зеленый.

Зеленый разъем:
pin16 - зелено/красный - Can1-H;
pin17 - сине/черный - Can1-L.

(-) «масса» - правый серый разъем любой из черных проводов

Подключение CAN2.

Используйте данное подключение на Haval Jolion, оборудованных механической трансмиссией (МКПП), для чтения статуса стояночного тормоза.

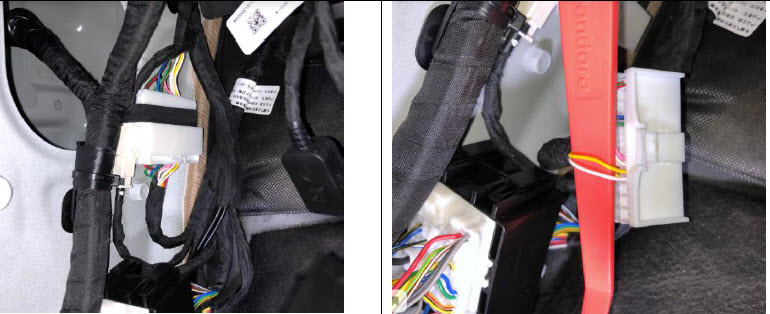

разъем за левой кик-панелью

Белый разъем за левой кик-панелью

Pin13 - Жёлтый/Белый CAN2 H;
Pin12 - Жёлтый/Чёрный CAN2 L.

Управление отпиранием/запиранием замков дверей и аварийной сигнализацией

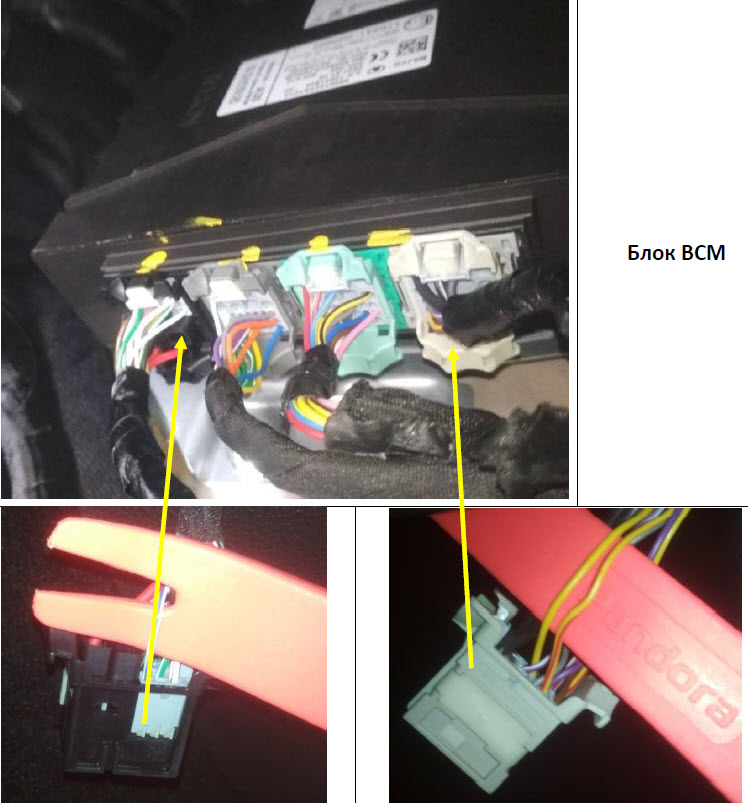

Блок BCM

Черный разъем: pin 21 бело/синий - управление аварийной сигнализацией (управление отрицательным потенциалом, импульсное)
Правый серый разъем:
pin 16 - желто/красный – запирание замков (-);
pin 12 - желтый – отпирание замков (-).

Автозапуск Haval Jolion

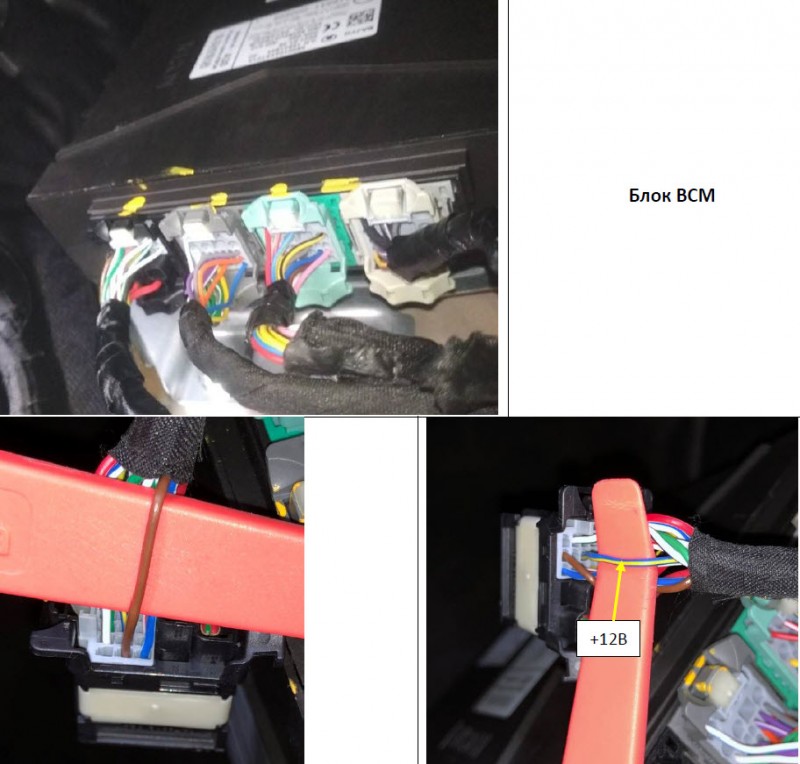

Блок BCM

Управление автоматическим запуском двигателя настраивается по логике работы с кнопкой Start/Stop.Необходимо так же имитировать нажатие педали тормоза

Имитация нажатия кнопки «Start/stop»
Черный разъем: pin8 - коричневый провод, импульс (-) через резистор 1,2 кОм

Имитация нажатия педали тормоза
Черный разъем: pin10 - сине/желтый провод (+12В)

Для обхода штатного иммобилайзера используется обходчик иммобилайзера Pandora DI-02. Запасной ключ располагается внутри корпуса обходчика.
