Поперечный разрез двигателя Шевроле Нива: 1 — поддон картера; 2 — крышка коренного подшипника; 3 — крышка шатуна; 4 — коленчатый вал; 5 — шатун; 6 — поршень; 7 — поршневые кольца; 8 — клапан; 9 — направляющая втулка клапана; 10 — клапанные пружины; 11 — тарелка; 12 — распределительный вал; 13 — крышка головки блока цилиндров; 14 — рычаг клапана; 15 — гидроопора; 16 — головка блока цилиндров; 17 — свеча зажигания; 18 — прокладка головки блока цилиндров; 19 — кронштейн генератора; 20 — блок цилиндров; 21 — фиксатор шестерни масляного насоса; 22 — шестерня масляного насоса; 23 — кронштейн масляного фильтра; 24 — прокладка поддона картера; 25 — масляный насос
Вид на двигатель спереди: 1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;

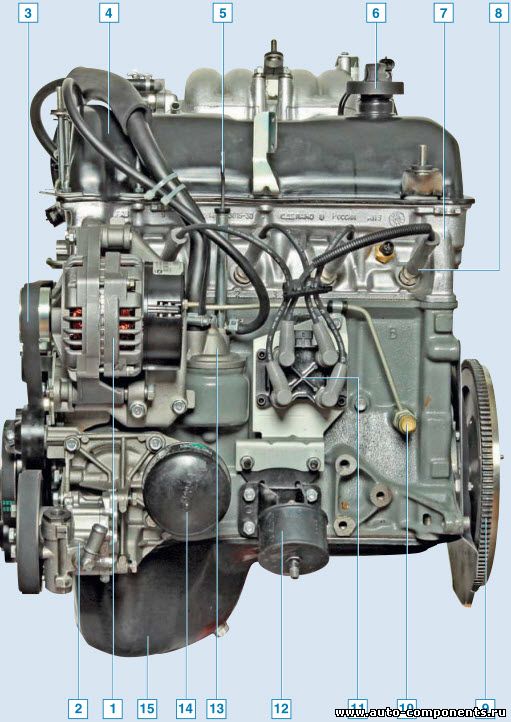

Вид на двигатель слева: 1 — генератор; 2 — насос гидроусилителя руля; 3 — ремень привода вспомогательных агрегатов; 4 — крышка головки блока цилиндров; 5 — указатель уровня масла; 6 — крышка маслозаливной горловины; 7 — головка блока цилиндров; 8 — свеча зажигания; 9 — маховик; 10 — датчик контрольной лампы недостаточного давления масла; 11 — катушка зажигания; 12 — левая опора силового агрегата; 13 — маслоотделитель системы вентиляции картера; 14 — масляный фильтр; 15 — поддон картера

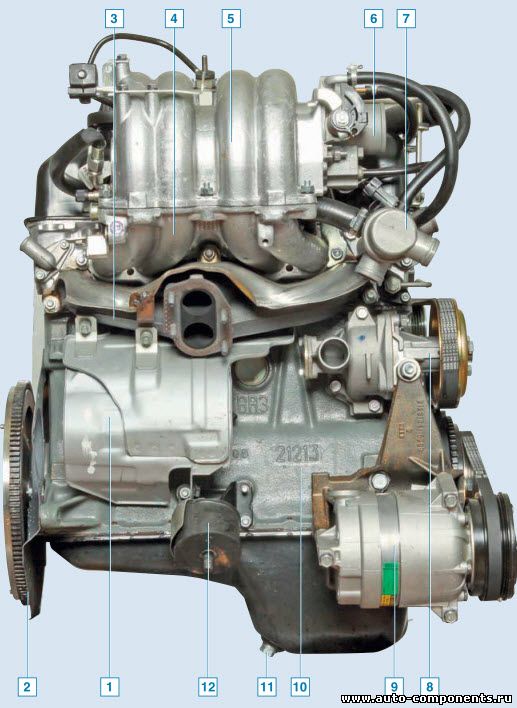

Вид на двигатель справа: 1 — щиток стартера; 2 — маховик; 3 — выпускной коллектор; 4 — впускная труба; 5 — ресивер; 6 — дроссельный узел; 7 — термостат; 8 — насос охлаждающей жидкости; 9 — компрессор кондиционера; 10 — блок цилиндров; 11 — пробка сливного отверстия поддона картера; 12 — правая опора силового агрегата
