HYUNDAI TUCSON Модель с 2015 года, установка сигнализации

HYUNDAI TUCSON Модель с 2015 года, установка сигнализации

Точки подключения HYUNDAI TUCSON с 2015 года комплектация с системой Старт-Стоп и автоматом

Устанавливаем StarLine A93 с запуском двигателя и встраиваемый 2Can модуль

1. Снять пластиковую накладку под рулевой колонкой. Для этого необходимо снять левую накладку передней панели (крепление на защёлках) и отвернуть два самореза за ней, затем отвернуть саморез в нижней части накладки. Снять пластиковую накладку левого порога, затем снять ручку отпирания капота, отвернув винт её крепления, снять накладку левой кик-панели (крепление на защёлках) и снять пластиковую накладку под рулевой колонкой (на защёлках).

Точки подключения HYUNDAI TUCSON

2. Для доступа к жгуту разъёма кнопки Старт-Стоп снять её, освободив фиксаторы. Для этого необходимо нажать на них с двух сторон в направлении стрелок, как показано на Фото 2.3.

Точки подключения HYUNDAI TUCSON

3. Установить антенный модуль со встроенным  датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте

4. Установить под капотом сирену (крепить на штатную шпильку и саморез) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с
левой стороны моторного щита

Точки подключения HYUNDAI TUCSON

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за монтажным блоком предохранителей.

Точки подключения HYUNDAI TUCSON

6. Выполнить подключение массы охранно-телематического комплекса StarLine под штатный болт в левой кик-панели.

Точки подключения HYUNDAI TUCSON

7. Выполнить подключение шины СAN-А в жгуте нижнего разъёма в левой кик-панели. Шину CAN-B подключить в жгуте диагностического разъёма (OBD-II).

Точки подключения HYUNDAI TUCSON

8. В жгутах разъёмов кнопки Старт-Стоп и педали тормоза выполнить подключение цепей автозапуска двигателя согласно Схеме 1

Точки подключения HYUNDAI TUCSON

Точки подключения HYUNDAI TUCSON

9. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны в жгуте разъёма кнопки Старт-Стоп

Точки подключения HYUNDAI TUCSON

10. При установке модуля временного отключения иммобилайзера StarLine ВР-05 вынуть элемент питания из ключа и, соблюдая полярность, выполнить подключения на плате ключа согласно Схеме 4
инструкции по установке модуля ВР-05

Точки подключения HYUNDAI TUCSON

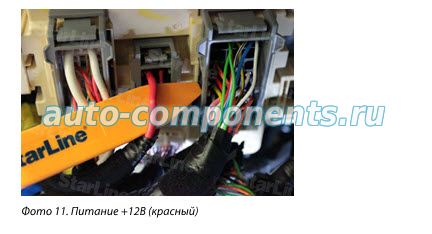

11. Выполнить подключение питания охранно-телематического комплекса на монтажном блоке предохранителей. Данное соединение рекомендуется выполнять методом пайки.

Точки подключения HYUNDAI TUCSON
